dove connettere le uscite anteriori per cuffia e microfono??

[isasa74]

Ciao ragazzi, sarei grato se mi aiutaste ancora una volta...
Ho nel mio case delle uscite anteriori, ossia due prese usb che riesco a fare andare :) , e poi attacco cuffia e attacco microfono..che non riesco a connettere alla scheda madre :sad: , qualcuno mi sa dire dove e come connetterle :roll: ? mi sarebbero molto utili entrambe...
, la sceda madre e' come si legge dalla mia firma una P4P800-VM il manuale che non so se posso allegare e' disponibile sul sito asus a questo link:http://www.asus.com/support/download/it ... =P4P800-VM
l'ho letto ma non sono riuscito a capire dove connettere le due uscite.. :mad: un ragazzo piu' esperto magari con una mezza occhiata mi potrebbe aiutare.. :o
Grazie come sempre di tutto :D

[Google]

[espa]

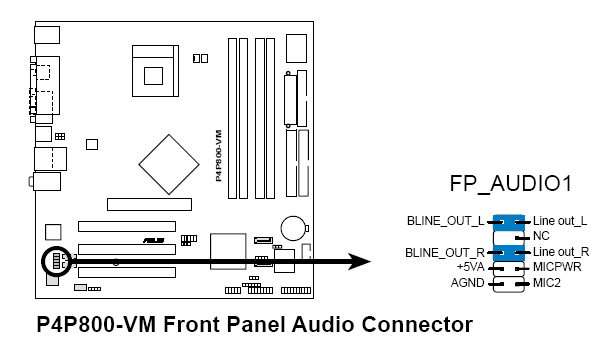

Pagina 35 del manuale, i connettori si trovano qui:

[isasa74]

grazie Espa e' gia' qualcosa sapere dove andare ...altro problema e' per me che quello che c'e' scritto sulle estremita' dei cavetti che ho da collegare non corrisponde con quello che vedo scritto nella figura :mad: ...cosa faccio provo finche' non becco le posizioni giuste? ..
Grazie mille davvero

[espa]

...cosa faccio provo finche' non becco le posizioni giuste?

Può essere un'idea
I collegamenti frontali quanti cavi hanno?
Eventualmente dimmi anche i colori

[isasa74]

Ciao grazie
Nel cavetto da un lato c'e' uno spinotto con nove entrate per i pin che va collegato al case (l'ho avuto insieme alla tower assieme a quello per le prese usb che sono riuscito a far andare) cioe' alle uscite frontali dove andrei a connettere cuffia e microfono, dall'altro (che andrebbe connesso alla mobo) partono otto fili divisi in due gruppi da quattro con otto spinottini praticamente da un pin ciascuno, una delle quaterne ha fili arancione (mic-in), nero (gnd), rosso (L-out) e bianco(L-in); l'altra ha come colori verde (mic-in), rosso (R-out), bianco (R-in) e nero (gnd).
Fammi sapere se la descrizione suona almeno un minimo sensata :oops: e soprattutto utile

[espa]

Allora mi è nuovo come collegamento, perchè i case che uso io di solito sono intel-like ed hanno un connettore appostito.

Comunque prova così...

Microfono (dal connettore alla mobo):

Mic-in (1) a MIC PWR
Mic-in (2) a MIC 2
AGND ci metti un GND a piacere.

Nel caso non vada il microfono scambia i Mic-in

Uscita cuffie:

L ed R out... ce li metti ai corrispettivi line out sulla mobo

Ora stai attento che il discorso si complica:

Sul connettore della scheda madre ci sono 2 jumper (cappuccetti di plastica) da rimuovere.
Una volta rimossi l'audio del pannellino posteriore viene disabilitato, ovvero non hai più l'uscita delle casse.
Questo succede perchè dovrebbe essere il connettore del pannellino, d'ora in poi, a selezionare l'uscita attraverso quei pin (i B_LINE OUT) che vedi sulla scheda madre.
Ovvero a jack inserito sul pannellino si stacca in automatico l'uscita da dietro.

Se il connettore del tuo case funziona come spero funzioni, a questo punto non ti resta che collegare L-in e R-in ai B_LINE OUT corrispondenti.

Se invece non supporta questa particolarità, ti giochi completamente l'uscita posteriore.
E le casse dovrai attaccarle avanti (se deciderai ancora di voler usare il pannello)

Spero di essere stato comprensibile

[isasa74]

Non sei stato solo chiaro sei stato PROFESSIONALE, oltre che gentile e disponibile :D.
Forse pero' mi conviene rinunciare alla cuffia perche' ho un 5.1, non lo avevo scritto nella mia configurazione, e non vedo uscite sufficienti nel pannellino, veramente minuscolo del case ...tu che dici?
Ciao grazie mille

[espa]

Se il pannellino del case funziona a dovere può risultarti comodo.
In questo caso le casse vengono scollegate solo a jack delle cuffie inserito.

Ma onestamente, con la fortuna che hai avuto coi cavi ide...
Lascia perdere!
Risparmi tempo, e non rischi danni ulteriori.

[isasa74]

ciao
Cavolo se il pannellino funge dovutamente sarebbe comodo,
...e se provo poi per rimettere a posto il tutto basterebbe rimettere i jumper e staccare il cavetto? se e' cosi' si potrebbe fare, certo se penso a come sono andati gli ultimi innesti (l'alimentatore che brucia due masterizzatori ed un neon senza manco na mezza avvisaglia o uno schifo di corto circuito..e' stato orribile da accettare...ma non credo sia stata colpa mia, per quanto scarso )...mi s'accappona la pelle, ma se fosse semplice rimediare e tornare alla normalita' dopo aver provato...non sarei contrario al tentativo, tutto sta a come si torna indietro...e' sufficiente rimettere i jumper a posto? avevo capito che le uscite posteriori sarebbero state disattivate definitivamente invece accade solo se inserisci la cuffia..allettante :D
Ciao grazie mille scusami se ti ho rotto le scatole...ma vorrei progredire ed e' per questo che mi avventuro.. :

[espa]

Certo, se rimetti i jumper e stacchi i cavetti torna tutto come prima!

Non preoccuparti, spesso dobbiamo andare a tentativi, ma non sempre i risultati sono dannosi.
Chi non risica non rosica!

[Massimo]

Ho lo stesso problema: vorrei connettere l'uscita cuffia e l'ingresso microfono però stavolta sulla scheda audio, SOUND BLASTER PCI 128. Sulla scheda ci sono una serie di connettori di cui però, ne sul manuale ne sul sito, riesco a trovarne la descrizione. Non è che qualcuno sa se la cosa è fattibile o meglio se sa come si potrebbero collegare gli attachi del case a questa scheda?
GRAZIE!

[isasa74]

Ciao Espa auguri di buonanno a te e a i tuoi!
Volevo solo segnalarti l'ennesimo :shock: , incredibile :mad: caso legato al mio pc, ti ricordi quando si bruciarono due masterizzatori senza alcun motivo apparente :x? anche due neon andarono in fumo assieme ai lettori, ora un paio di giorni fa me li hanno restituiti, connetto masterizzatore nuovo e neon nuovo e cosa succede?...la stessa cosa!! :x ancora una volta il masterizzatore si inchioda e non funge piu' su nessuna macchina ed il neon si fulmina impietosamente!!
Sono andato dal negoziante dove avevo acquistato l'alimentatore chieftec, il modello lo leggi nella mia configurazione, ed ho spiegato che da quando l'ho installato mi sono morti tre masterizzatori nuovi e due neon...il poveretto incredulo ma gentile me lo sostituisce, anche se io mi rifiuto di riavere lo stesso modello e ne prendo un altro aggiungendo qualche euro, questo nuovo e' il cooler master silent 450w quello col led blu e la ventola da 120mm mi pare, dopo un po' oggi mi sono arrivati neon e masterizzatore nuovi ricevuti, per la seconda volta , in sostituzione grazie alla garanzia di quelli bruciati...ma adesso devo ammettere di avere paura a montarli :sad: ormai mi pare di vedere la scena per l'ennesima volta...e veramente questa volta non saprei cosa fare , come chiedere ancora una volta la sostituzione' :shock: o come andare dal commerciante dell'alimentatore e protestare :oops: ? dammi un consiglio tu caro espa perche' non so che fare.
Grazie

[isasa74]

Ciao Espa avendo risolto il problema gravissimo dell'alimentatore , come spero avrai letto , ho avuto tempo per dedicarmi a questioni minori, e quindi sono tornato a quella del pannellino anteriore per cuffia e microfono...bene ho fatto esattamente quello che mi hai insegnato ma non e' successo niente...nel senso che il pannello davanti non va...ma neanche togliendo i jumpers e' successo qualcosa a quello posteriore, semplicemente non e' accaduto nulla :mad:
Sai dirmi perche' o comunque come fare ulteriori prove, nel pannellino davanti ci sono delle entrate usb che vanno benissimo :D , meglio di quelle posteriori le ho connesse alla mobo : e fungono alla perfezione e siccome il case e' nuovo sono propenso a pensare che l'intero pannellino anteriore e' funzionante.... :oops:
Grazie mille

[espa]

Hai collegato tutti i connettori? Hai provato anche il microfono?

[isasa74]

si ho collegato tutto ed ho provato anche il microfono ma niente...l'unico connettore che rimane libero e' uno dei due Ground...
