Vdimm MOD asus p4p800

Messaggio da wasky »

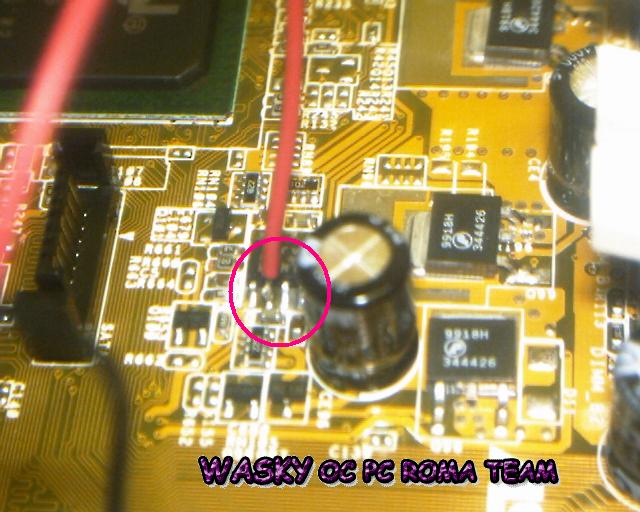

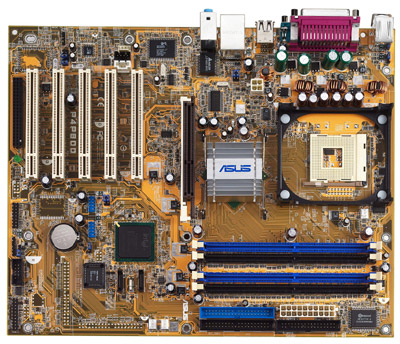

a differenza della sorella p4c800 , il regolatore lm358 che controlla la tensione delle ram, è posizionato vicino le porte serial ata,


Immagine

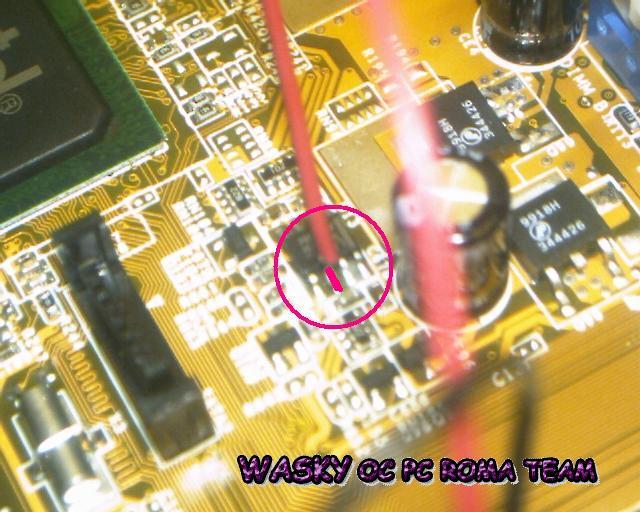

vista del piedino n°6 dell'IC lm358


Immagine

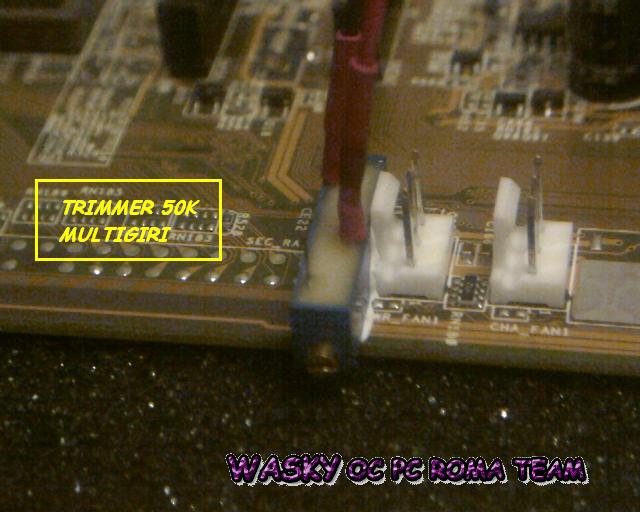

il piedino n° 6 và collegato ad un trimmer multigiri da 50k regolato al massimo valore, scendendo con il valore si ottiene, l'aumento della vdimm
per convenienza abbiamo fissato con colla epossidica il trimmer ad una delle prese FAN nei pressi dell' LM358 e collegato il piedino del trimmer a massa tramite una spinetta alla presa della ventola


Immagine

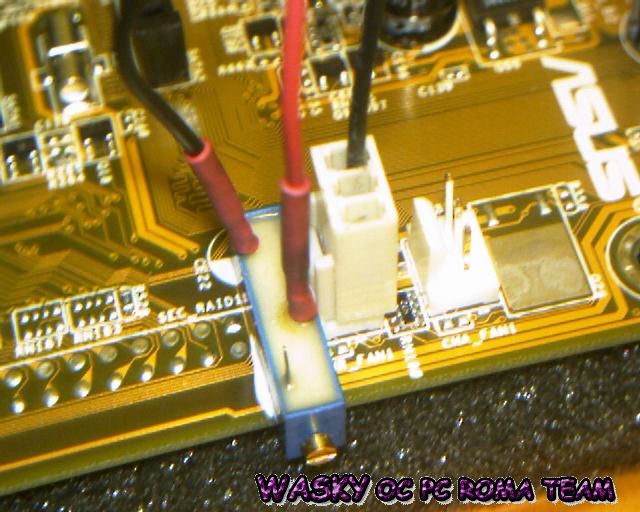

particolare del fissaggio del trimmer alla motherboard

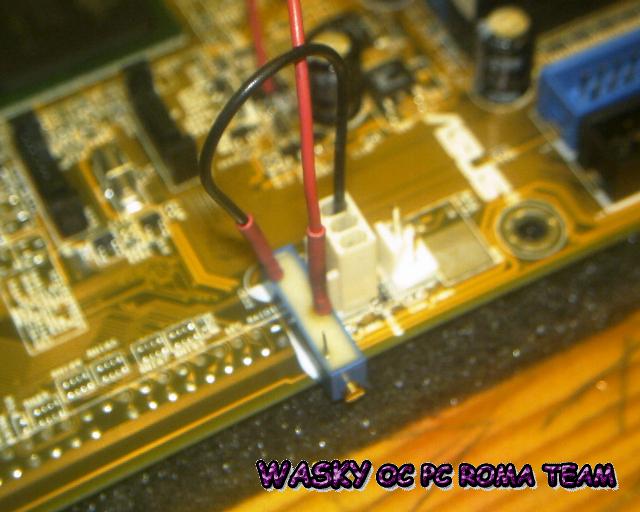

ed ecco il collegamento effettuato alla spinetta, ovviamente scollegandola la mod diventa inattiva :wink: :wink:


Immagine

Immagine

per misurare la tensione che avremo sulla vdimm dobbiamo mettere un puntale del tester a massa e un puntale sul punto indicato nella foto, che è un fet posto vicino i slot dimm


Immagine

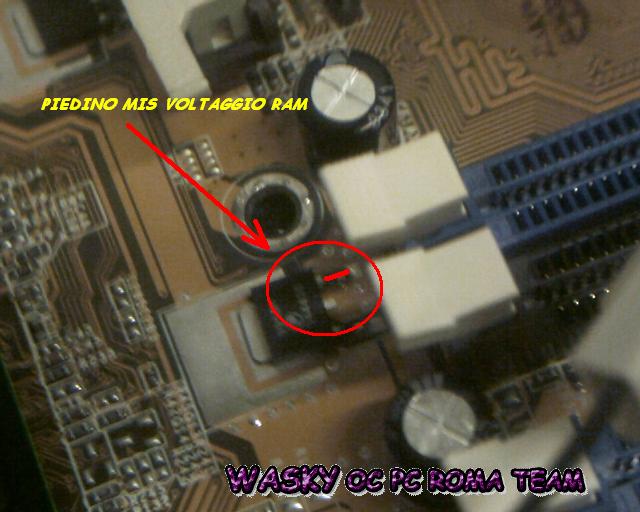

punto dove misurare il voltaggio delle ram

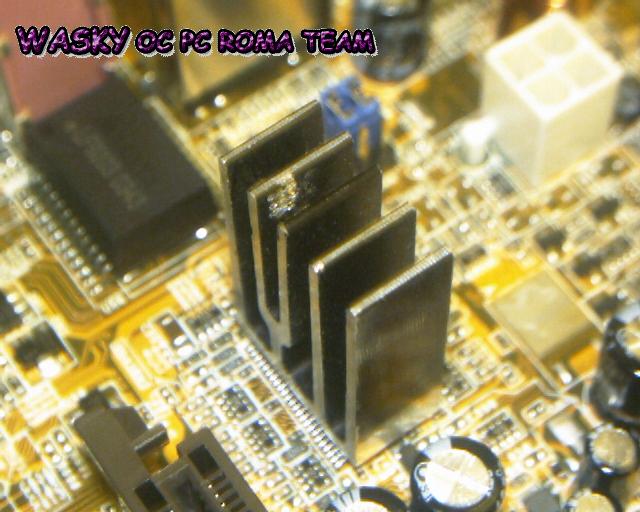

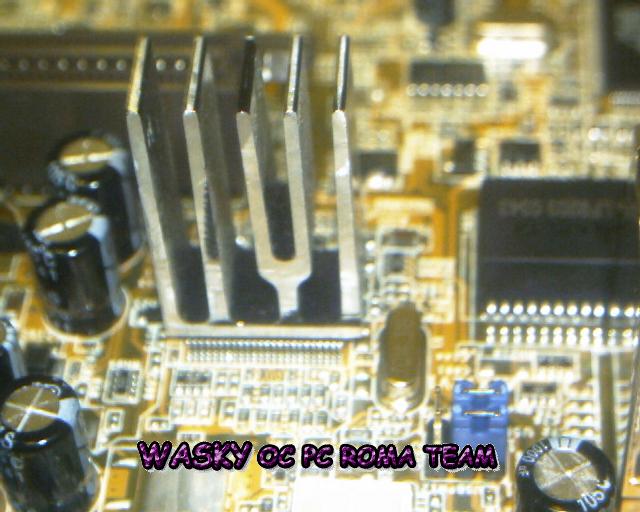

per finire abbiamo pensato bene di freddare anche l'IC generatore del bus di clock o PLL


Immagine

Immagine


hwtweakers e l'autore della mod non si assumono nessuna responsabilità
per eventuali danni riportati da persone o cose,ricordiamo che l'esecuzione di modifiche su componenti hardware invalida immediatamente la garanzia
se non siete pratici con le saldature potete provare arrotolando il filo sul piedino e isolare con colla a caldo, o usare delle spinette a incastro prova circuiti, in vendita nei negozi di articoli elettronici
