[MOD] Radeon 9800pro @ XT

[master_of_mouse]

Scritto da: Geffone
Pubblicato da: EvolutionCrazy
Data: Gio 04 dicembre 2003 alle 20:12

[html]
<a href="http://www.hwtweakers.net/modules.php?n ... ofile&u=27" target="_blank">Geffone</a> ci ha inviato questo ottimo&nbsp;how-to con le istruzioni passo-passo per trasfomare una 9800/9800pro in XT

</br></br><em><strong>Introduzione</strong></em></br></br>
<p>Per prima cosa &egrave; richiesta una scheda con memorie Samsung.<br/>
Questa mod a differenza delle mod&nbsp;9500@9700&nbsp;(che&nbsp;comportavano la forzatura dell'attivazione di pipeline aggiuntive che molto spesso&nbsp;risultavano danneggiate)&nbsp;dovrebbe in&nbsp;linea teorica risultare fattibile su tutte le schede in quanto si tratta solamente di&nbsp;un'operazione di puro flash del bios.<br/>
La poca esperienza che ho fatto in questi giorni cercando di fare la mod mi ha per&ograve;&nbsp;fatto capire che non sampre la mod riesce.<br/>
Pu&ograve; essere questione di fortuna o semplicemente non ho ancora trovato il "bandalo della matassa" o "inghippo" per capire come mai non sempre funziona...&nbsp;fatto st&agrave; che con le schede 9800pro della powercolor la mod &egrave; perfettamente funzionante.</p>
<p><font color="#ff0000"><strong>Materiale Occorrente</strong></font></p>
<p>Per iniziare scaricate da questo&nbsp;<a href="http://www.hwtweakers.net/immagini/evcz ... 9800XT.zip" target="_blank">link</a>&nbsp;tutti i file necessari per la mod e procuratevi un floppy da 3.5" da formattato da 1.44mb.</p>
<p>Il&nbsp;paccchetto scaricato include:</p>
<p>- <strong>flashrom 1.3</strong> (vi estrae il flashrom 1.3 e una serie di files che andrete a mettere sul floppy di boot)<br/>
- <strong>drdflash</strong> (un eseguibile che con un doppio click vi creer&agrave; un floppy di boot)<br/>
- <strong>radedit</strong> (un programma eseguibile anche da windows che permette di avere tutte le info riguardanti al bios che gli caricate e di editare le frequenze di vpu e memorie di default del bios a vostro piacimento)<br/>
- <strong>9800pro.bin</strong> (bios per le sapphire 9800pro con memorie samsung da 2.8ns)<br/>
- <strong>XT128nt.bin</strong> (bios di una scheda 9800xt con 128mb di memorie samsung in standard ntsc,cio&egrave; formato u.s.a.)<br/>
- <strong>XT128pa.bin</strong> (bios di una scheda 9800xt con 128mb di memorie samsung in standard pal, cio&egrave; in formato europeo.)<br/>
- <strong>XT256nt.bin</strong> (bios di una scheda 9800xt con 256mb di memorie samsung in standard ntsc)</p>
<p>E' inoltre consigliabile avere a portata di mano&nbsp;una scheda video&nbsp;PCI nel caso la procedura di flash non andasse a buon fine (mancanza di corrente elettrica o errato flashing).</p>
</br></br><em><strong>Flashing</strong></em></br></br>
<p>Per prima cosa&nbsp;cominciate con il creare&nbsp;un floppy di boot inserendoci dentro anche&nbsp;anche il programma per il flash e i 4 bios.<br/>
</p>
<p>Assicuratevi che tra le opzioni del&nbsp;bios della scheda madre le voci "video bios cachable" e "shadow" siano disattivate.</p>
<p>Disinstallate completamente i driver della scheda video e assicuratevi di avere i catatalyst 3.9 o successivi (oppure&nbsp;gli equivalenti omega 2.4.96c)</p>
<p>Riavviate il pc facendo il boot dal floppy quindi&nbsp;digitate al prompt dos&nbsp;<strong>A:flashrom</strong>&nbsp;in modo da caricare il programma.</p>
<p>Quindi&nbsp;digitate <strong>A:flashrom -s 0 9800bios.bin</strong> e premete invio (con questa istruzione salviamo una copia di backup del bios originale della vostra scheda)</p>
<p>A questo punto&nbsp;riavviate&nbsp;il pc normalmente ed aprite <strong>radedit</strong> (incluso nel pacchetto scaricato prima), ora caricate&nbsp;nel programma il bios originale che avete appena salvato nel floppy (chiamato 9800bios.bin) e controllate se &egrave; in formato ntsc o pal (cos&igrave; da sapere quale bios mettere tra quelli ntsc o pal).</p>
<p>Il mio bios originale di una sapphire 9800pro ma dalle prove da me effettuate con dei bios PAL la scheda &egrave; risultata perfettamente funzionante.</p>
<p>Se la vostra scheda non regge in overclock&nbsp;le frequenze di 412/365mhz, caricate il bios della xt dal <strong>radedit</strong> ed editate le frequenze abbassandole come quelle&nbsp;della vostra scheda allo stato attuale.</p>
<p>Ora che avete una certezza in pi&ugrave;&nbsp;riavviate nuovamente il pc&nbsp;con il&nbsp;floppy di boot e flashate con questo comando <strong>A:flashrom -p 0 xt256nt.bin</strong> (o uno degli altri 2 bios da 128mb).</p>
<p>Io consiglio quello da 256mb perch&egrave; &egrave; quello usato da fluctus per le sue 9800pro@9800XT della powercolor.</p>
<p>NB: scrivete i nomi correttamente a seconda che ci siano lettere maiuscole o minuscole, scrivere XT128nt.bin non &egrave; la stessa cosa di scrivere xt128nt.bin.</p>
</br></br><em><strong>Installazione Drivers</strong></em></br></br>
<p>A questo punto riavviate il pc&nbsp;tornando in windows ed installate i drivers.<br/>
Se al riavvio dopo l'installazione funzioner&agrave; tutto perfettamente allora&nbsp;la vostra scheda &egrave; perfettamente&nbsp;moddata @XT.</p>
<p><strong>NOTA</strong>:&nbsp;la 9800pro non ha il sensore della temperatura quindi io sconsiglio vivamente di attivare l'overdrive dal pannello di controllo.</p>
<p>Per coloro che hanno una scheda non moddabile (non mi &egrave; ancora stato possibile scoprire&nbsp;se la causa sia la scheda o il bios non del tutto&nbsp;compatibile con le memorie) questi sono i sintomi che dovrebbero avvertire:</p>
<p>- Scheda funzionante fino al momento dell'installazione dei driver ma al riavvio dopo il caricamento iniziale del&nbsp;sistema operativo&nbsp;il monitor si spegne e quando si riaccende non viene visualizzato nulla.<br/>
Riavviando il pc con un'altra scheda (o ripristinado il&nbsp;bios originale sulla 980pro)&nbsp;funziona perfettamente, si pu&ograve; anche vedere negli eventi di sistema che non &egrave; stato possibile avviare un file, ati2dvag perch&egrave; &egrave; finito in fase di loop infinito per problemi di periferica o di driver.</p>
<p>Scheda funzionante con bios xt256nt.bin ma priva dei driver, qua durante l'installazione funzionava...al riavvio schermo nero</p>
<p><a href="http://www.hwtweakers.net/immagini/evcz ... xt/xt1.jpg" target="_blank"><img width="300" height="225" src="http://www.hwtweakers.net/immagini/evcz ... _small.gif" alt="Clicca per ingrandire"/></a></p>
<p>Se si riavvia con un'altra scheda video AGP (o&nbsp;si ripristina il bios originale) si pu&ograve; vedere come i driver abbiano correttamente individuato un R360 ed installato i driver in base alla 9800XT i quali poi si sono rivelati non compatibili con la mia scheda...</p>
<p><a href="http://www.hwtweakers.net/immagini/evcz ... t/XTma.jpg" target="_blank"><img width="300" height="109" src="http://www.hwtweakers.net/immagini/evcz ... _small.gif" alt="Clicca per ingrandire"/></a></p>
<p><a href="http://www.hwtweakers.net/immagini/evcz ... /probl.jpg" target="_blank"><img width="300" height="210" src="http://www.hwtweakers.net/immagini/evcz ... _small.gif" alt="Clicca per ingrandire"/></a></p>

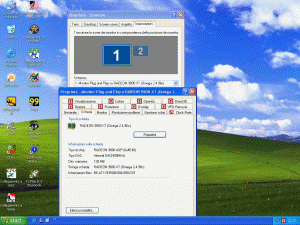

<p>Per coloro che non si accontentano e vogliono fare la mod software forzando i driver della scheda con quelli di una 9800xt&nbsp;voglio far notare&nbsp;una cosa:<br/>
l'ho provato anch'io e ho perso 40 punti al 3dmark 2003 con cpu a 220*10 e scheda in default ed inoltre in alcuni giochi l'AntiAliasing non funziona (GTA3 Vice City) toornando funzionare una volta ripristinando la scheda a 9800pro.</p>
<p><a href="http://www.hwtweakers.net/immagini/evcz ... xt/xt2.jpg" target="_blank"><img width="300" height="225" src="http://www.hwtweakers.net/immagini/evcz ... _small.gif" alt="Clicca per ingrandire"/></a></p>
<p><br/>
Good luck <img width="15" height="15" align="absMiddle" src="http://www.hwtweakers.net/immagini/smilies/wink.gif" alt=""/></p>
<p>Ringraziamo <a href="http://www.hwtweakers.net/modules.php?n ... ofile&u=27" target="_blank">Geffone</a> per averci fornito quest'ottima guida.</p>
