Le modifiche che ora vi presenterò sono tre, e interessano i voltaggi: +12, +3,3 e +5, lo scopo è chiaro, e cioè alzare i voltaggi;
e l’utilità di queste modifiche è altrettanto chiara,
ovvero trarre benefici dai valori notevolmente alti che potrete andare ad impostare a vostro piacimento
una volta eseguite le mod: QUANDO LA MODIFICA E' "NECESSARIA",E QUALI SONO I BENEFICI:
Queste modifiche apportano un consistente contributo in termini di prestazioni,
a chiunque abbia una mobo modificata sul vddr; per "interessante contributo", intendo voltaggi alle ram
molto più stabili e possibilità di alzarli oltre ad una certa soglia
(io prima della mod ai +3,3, non riuscivo a passare la soglia dei 3,20volts sulle ddr quando stavo con FSB alti,
una volta che ho effettuato la mod, senza cambiare nulla,
il voltaggio è salito a 3.28, e ora passando in dual, non ho cali di voltaggio sulle ram!).
Per quanto riguarda la mod ai +5, non stò a dire l'importanza di avere un buon valore di questo parametro in overclock, sopratutto per chi ha AMD;
per i +12 la cosa è leggermente diversa, certo è che un valore decente sui +12 non farà altro che aumentare la nostra stabilità; e ora sfatiamo un mito,
infatti non è assolutamente vero che questa modifica sia valida solo per chi ha AMD.....

Ma ora veniamo all’occorrente che dovrete procurarvi:
-Un saldatore (consigliato, ma non indispensabile) ->P.S:Non occorre essere esperti
-Stagno
-Pinze
materialer elettrico

-Per la mod ai +3,3: Resistenza fissa da 10ohm e Trimmer da 1Kohm
-Per la mod ai +12: Resistenza fissa da 68ohm e trimmer da 10kohm
-Per la mod ai +5: Resistenza fissa da 24ohm e trimmer da 5kohm
N.B:Consiglio l’uso di resistenze da 1watt per evitare fenomeni di surriscaldamento,
 ma assicuro che anche con l’uso di resistenza da ½ watt non incorrerete in problemi.
<img src="http://www.hwtweakers.net/immagini/pietro/001_3.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/002_1.jpg" alt=""/>
Una volta trovato il necessario; andiamo ad identificare dove dobbiamo andare ad agire, e cioè sul “sense wire”; che non è altro che un filo-sensore che controlla il voltaggio fornito dall’alimentatore al sistema,
<img src="http://www.hwtweakers.net/immagini/pietro/schemamod.jpg" alt=""/>
con la nostra modifica andremo infatti ad “ingannare”
tale sensore, facendo credere all’alimentatore di dare
“troppo poca” corrente, il quale compenserà aumentando i voltaggi! Non è geniale?
Ma ora andiamo ad identificare i sense wire:
generalmente in quasi tutti gli ali troverete che:
I +3,3 sono identificati dal colore arancione o marroncino
I +5 dal colore rosso
I +12 dal colore giallo
In tutti e tre i casi il sense wire è facilmente riconoscibile perché è quello più sottile:
<img src="http://www.hwtweakers.net/immagini/pietro/sense.jpg" alt=""/>

Fatta questa premessa continuo dicendo che queste mod sono adattabili a tutti gli alimentatori
che siano dotati appunto dei 3 sense wire (ovviamente ogni voltaggio +5,+12,+3.3, ha il suo sense wire);
 può essere il caso che il vostro alimentatore non sia provvisto di tutti e tre i sense-wire;
questo NON SIGNIFICA che il vostro ali sia inadatto a tali mod; ma che semplicemente non potrete
eseguire la mod per incrementare tutti e tre i voltaggi in questione.
E’ vero che le modifiche che vi ho presentato sono tre, ma poiché; il procedimento è il solito
cambia solo il sense wire su cui intervenire
e il trimmer-resistenze da usare, vi mostrerò solo il procedimento per la mod ai +3,3:
<img src="http://www.hwtweakers.net/immagini/pietro/004_1.jpg" alt=""/>
Quello che dovrete andare a fare è molto semplice e consiste in 5 punti
che nel caso in cui decidiate di effettuare tutte e tre le mod, andranno ripetuti appunto per 3 volte
1- Tagliare il sense wire: Come da foto, consiglio comunque di non
tagliarlo eccessivamente vicino al molex, ma di lasciarvi se così vogliamo dire “libertà di azione”.
usiamo del termorestringente cone in foto per evitare cortocircuiti
<img src="http://www.hwtweakers.net/immagini/pietro/004a.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/006.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/007.jpg" alt=""/>
2- saldare la resistenza in modo da ricongiungere il filo di sensewire

<img src="http://www.hwtweakers.net/immagini/pietro/008.jpg" alt=""/>
3- Collegare la resistenza in serie al trimmer potete collegare indistintamente il pin
centrale e uno dei due esterni, varierà solo il senso per alzare o abbassare il voltaggio
ricordatevi di regolare il trimmer minimo valore,ma non proprio a zero per
evitare di portare un positivo a massa,(regolatelo circa a meta valore) con ovvie conseguenze
aumentando il valore del trimmer si otterra un calo sulla sensewire che indurra l'alimentatore a fornire più tensione

<img src="http://www.hwtweakers.net/immagini/pietro/003_1.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/009.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/010.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/011.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/012.jpg" alt=""/>

4- Mandare il piedino esterno o quello interno del trimmer a massa, usando possibilmente
un collegamento sicuro, in questo caso, si è utilizzato un anello capicorda
<img src="http://www.hwtweakers.net/immagini/pietro/013.jpg" alt=""/>

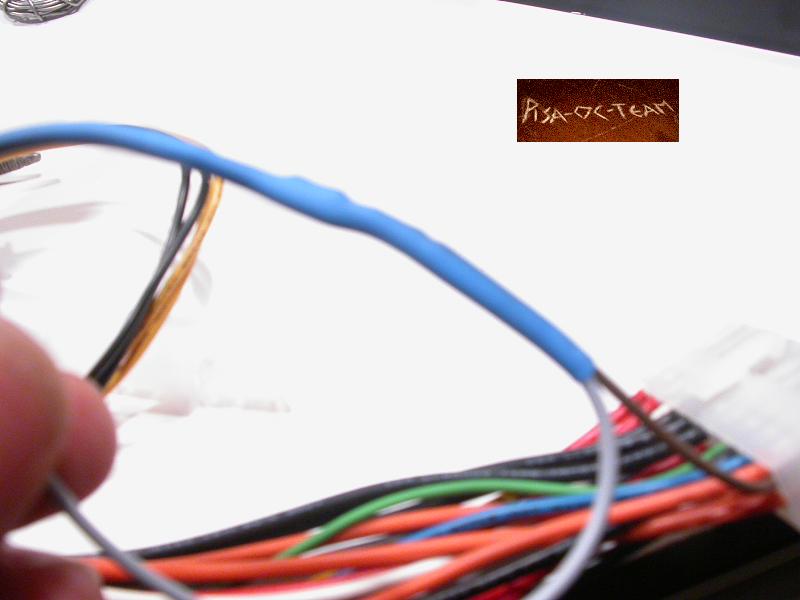

5- si consiglia di isolare i collegamenti effettuati, con del termorestringente.nelle foto successive
potete osservare la soluzione adottata da noi
<img src="http://www.hwtweakers.net/immagini/piet ... otermo.JPG" alt=""/>
ed ecco come si presenta il lavoro completato, una volta collegate le 3 mod o una sola a secondo il caso
a massa, dobbiamo effettuare le regolazioni sul trimmer, per trovare un valore di tensione ottimale per i
nostri overclock
<img src="http://www.hwtweakers.net/immagini/pietro/014.jpg" alt=""/>
<img src="http://www.hwtweakers.net/immagini/pietro/015.jpg" alt=""/>
hwtweakers ringrazia remixes del team ocpisa per la bellissima guida su questa modifica, ringraziamo inoltre dirty punk
di pctuner forum, per la consulenza, e per il suo impegno professionale.

per ogni chiarimento potete chiedere qui...
<a href="http://alemhz.altervista.org/phpBB2/vie ... 89&start=0" target="_blank">http://alemhz.altervista.org/phpBB2/vie ... t=0</a>
<a href="http://www.hwtweakers.net/postt1337.html" target="_blank">http://www.hwtweakers.net/postt1337.html</a>
<img src="http://www.hwtweakers.net/immagini/piet ... ocpisa.gif" alt=""/>
l'autore e hwtweakers, non si assumono responsabilità per danni provocati dall'esecuzione
errata o con incuria della seguente modifica, ricordiamo inoltre che la modifica di un
componente hardware, ne invalida la garanzia, e che in caso di esecuzione errata anche altri componenti
possono riportare danni, chiudere tutto il trimmer a zero, in questa modifica vuol dire mettere in contatto
un polo positivo e uno negativo, la resistenza interviene apposta per evitare danni, ma non si sà mai
se doveste avere dei dubbi chiedete nei link precedenti
