Sono tornato:) sempre e solo liquido.. e Conroe ;)

[true_modder]

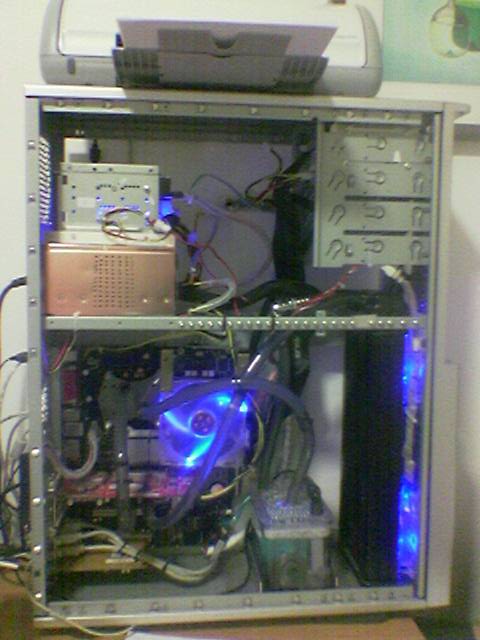

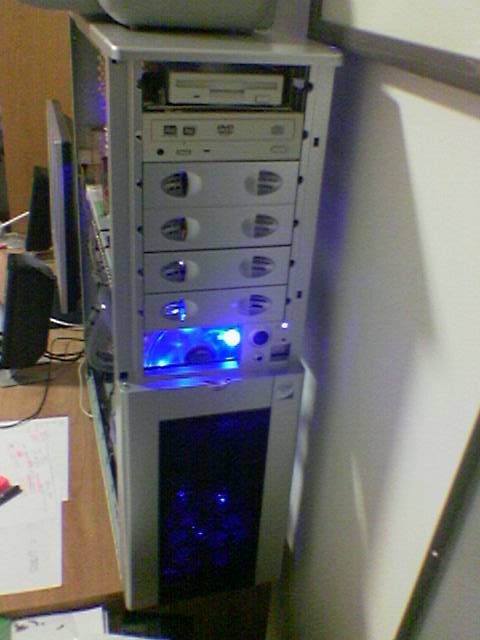

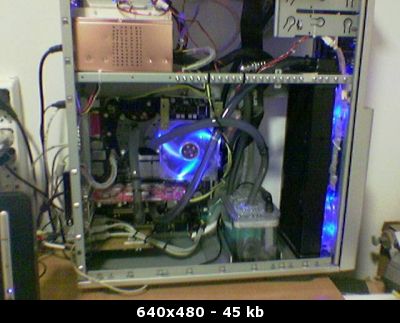

Piccolo anteprima di uno dei miei pc sempre e rigorosamente a liquido

CPU: CONROE 6300@400x7 vcore default
MOBO: INTEL BAD_AXE con oc debug
RAM: 2X512MB DDRII667@800 KINGSTON + 2X512 MB DDRII800 VDATA

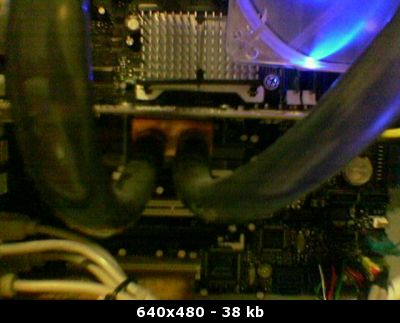

vga: x850xt bios mod (sotto wb )

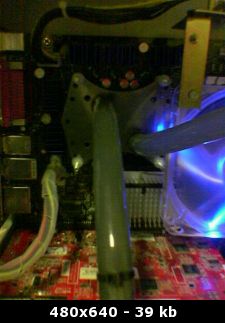

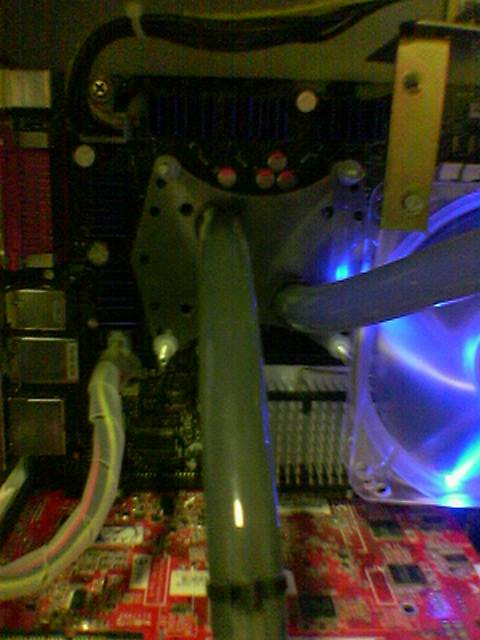

WB CPU: YBRYS ONE
POMPA: NEWJET 1200 in immersione
RADIATORE: V3 con 3 ventole 120x120 ultrasilent


PREMESSA: NON GUARDATE L'ESTETICA. è UNA BETA DURANTE LE VACANZE DI NATALE SISTEMERò MEGLIO

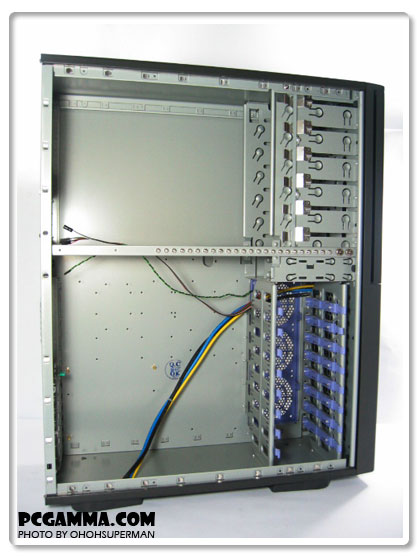

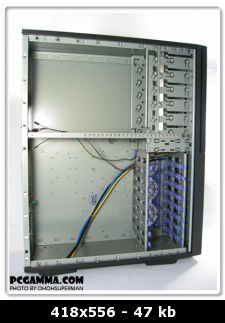

..Ah una cosa.. ecco qualche foto del case prima del mio "piccolo" intervento...

[Google]

[ripper6600]

se mi posso permettere girerei il radiatore
sforza meno la pompa

[true_modder]

se mi posso permettere girerei il radiatore
sforza meno la pompa

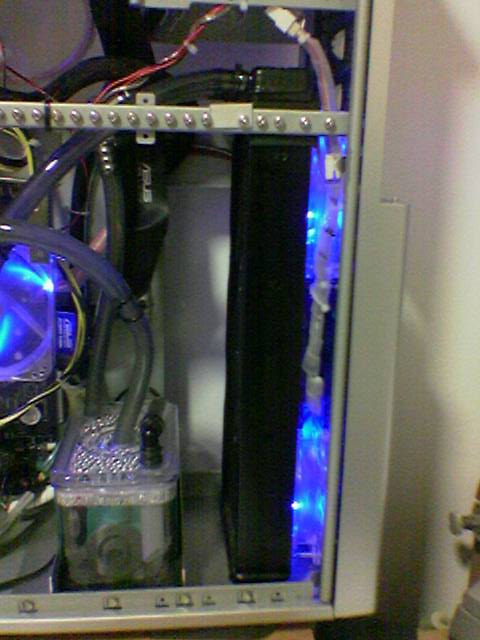

il radiatore è stato messo volutamente in verticale con i raccordi in alto per favorire lo spurgo delle bolle d'aria, per facilitare la manutenzione e per non creare intralcio alla vaschetta contente la pompa

A differenza di molti altri utenti che hanno avuto l'infelice idea di mettere il v3 orizzontalmente sopra l'alimentatore ho sacrificato spazio prezioso x distanziare al massimo l'acqua da pericolose fonte di corrente

Appena avrò tempo devo ottimizzare i tubi, ricostruire le staffe in alluminio per le varie ventole , sostituire il cestello per hard disk,mettere una pompa con prevalenza estrema e chiudere il case in modo tale da rendere invisibile tutta l'integrazione

Praticamente dall'esterno non si vedrà niente

[ripper6600]

le bolle d'aria vanno in alto e se vanno in alto e la pompa aspira, aspira pure quelle...invece girando il rad le bolle stanno in alto e lontane dal buco d'aspirazione...

[John_Doe]

GoodJob true_modder

bella beta direi !!! come stai a temp ? :roll: e mhz naturalmente
non riesco a capire da dove riempi il tutto :oops: ci sono attacchi che nelle foto non si vedono ??
cavolo hai tolto una bela fila di postazioni hdd ma vedo che in alto lo spazio avanza ma sei al limite dei cavi S-ata

le bolle d'aria vanno in alto e se vanno in alto e la pompa aspira, aspira pure quelle...invece girando il rad le bolle stanno in alto e lontane dal buco d'aspirazione...

se si gira il radiatore, l'aria, appundo andando in alto e il radia non essendo trasparente, si rischierebbe di farlo lavorare vuoto o per metà (l'acqua si consuma)
in qualla maniera quando una bolla viene spinta nella vaschetta, viene spurgata dalla stessa(vaschetta o punto di riempimento) visto che l'attacco di aspirazione pompa si trova in immersione !!
percui è nun po difficile che l'aria venga rimandata in circolo, a meno che l'aspirazione pompa non sia fuori per metà !!

[true_modder]

GoodJob true_modder

bella beta direi !!! come stai a temp ? :roll: e mhz naturalmente
non riesco a capire da dove riempi il tutto :oops: ci sono attacchi che nelle foto non si vedono ??
cavolo hai tolto una bela fila di postazioni hdd ma vedo che in alto lo spazio avanza ma sei al limite dei cavi S-ata

le bolle d'aria vanno in alto e se vanno in alto e la pompa aspira, aspira pure quelle...invece girando il rad le bolle stanno in alto e lontane dal buco d'aspirazione...

se si gira il radiatore, l'aria, appundo andando in alto e il radia non essendo trasparente, si rischierebbe di farlo lavorare vuoto o per metà (l'acqua si consuma)
in qualla maniera quando una bolla viene spinta nella vaschetta, viene spurgata dalla stessa(vaschetta o punto di riempimento) visto che l'attacco di aspirazione pompa si trova in immersione !!
percui è nun po difficile che l'aria venga rimandata in circolo, a meno che l'aspirazione pompa non sia fuori per metà !!

ciao John_Doe

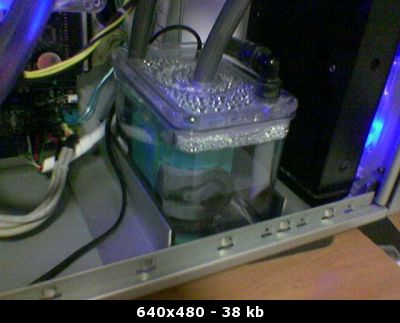

purtroppo la qualità delle foto è pessima e non si può vedere ma sulla vaschetta autocosturita (era un contenitore x alimenti da 3 euro ) ho fatto un foro da 17 mm e ci ho inserito del tubo siliconico per i rabbocchi e per lo sfiato di eventuali bolle gassose

per quanto riguarda le temp in questi giorni con settaggi default sono a 33-35° in idle (temperture reali - non fasulle )

non ho provato overclock troppo spinti perchè sono contro le configurazioni da bench che non possono essere mentenute sempre

COMUNQUE CON IL MIO PICCOLO CONROE 6300 SONO ROCK SOLID A 400X7 VCORE DEFAULT CON BEN 4X512MB@DDRII800 (di cui 2x512mb sono v-data ddrII800 ma le altre sono kingston ddrII667 :shock: ) 1.9v

Volendo potrei prendere tranquillamente i 3 giga ma non ne vedo la necessità :D preferisco tenere tutto cosi' con il vcore e vdimm molto bassi

[ripper6600]

dico solo che ci è arrivato mio fratello che ha 8anni nel ragionamento delle botte d'aria quindi per semplificare la vita a tutti ho fatto sto schema...spero sia chiaro:lol:


le ovali bli son le bolle"per chi non lo sapesse" :roll:

[master_of_mouse]

ok... secondo il tuo disegno escono dal radiatore... e poi vanno a finire in vaschetta dove ci restano
una volta che trovano lo sfogo nella vaschetta non vanno + in circolo di conseguenza nel radiatore troveremo solo acqua

[true_modder]

ok... secondo il tuo disegno escono dal radiatore... e poi vanno a finire in vaschetta dove ci restano
una volta che trovano lo sfogo nella vaschetta non vanno + in circolo di conseguenza nel radiatore troveremo solo acqua

[John_Doe]

capito dove sta lo spurgo (sempre che non mi sbagli :) ) freccia Blu
ora pero nn vorrei sbagliare ma tu hai inserito un pezzetto di tubo che porta quello spurgo ad altezza aspirazzione :roll: linea rossa ed è per quello che durante il consumo di acqua ti a creato quella zona di aria alta :roll: :roll: freccia Verde (la creerebbe uguale visto che l'acqua manca ) ma......



propporrei di fare un forellino di cira 6mm appuna sotto il coperchio dove entra lo spurgo (non sul coperchio ma sulla curva nera)

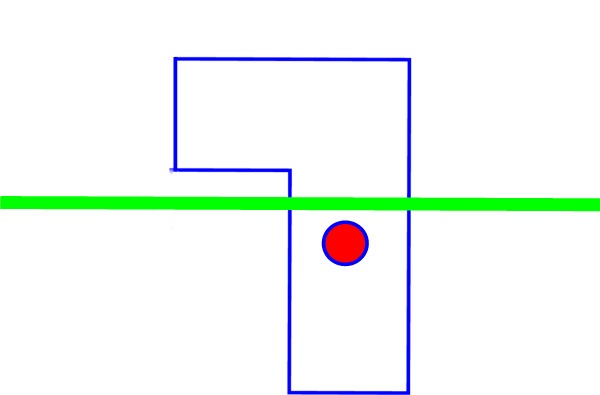

una cosa del genere insomma :

curva blu lo spurgo , linea verde il comerchio, punto rosso il foro che raccogli l'aria all'altezza massima della vasca !!



ottima la tua concezzione del clock anche io sono dello stesso parere inutile tirarli tanto se poi non puoi tenereceli :( :(

ottimi i 400x7 e complimenti per le memorie :shock: e per come le stai mandando di comune accordo ci avrai litigato un pò? :roll:

ciao e buon proseguimento

[true_modder]

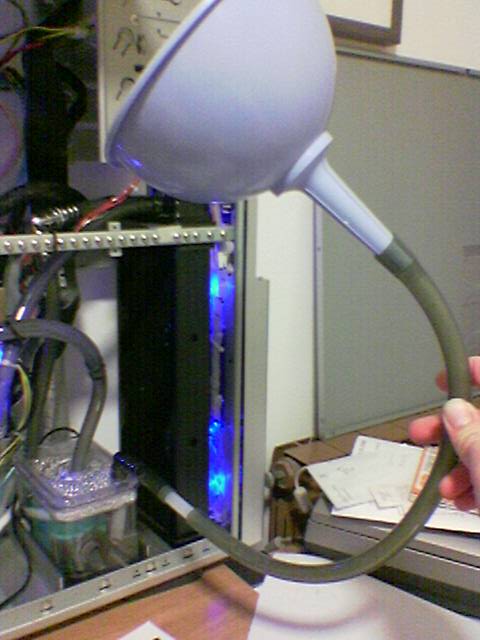

Per quanto riguarda il foro sul tappo con relativo tubo e curva a "L" guarda qui:




QUANDO DEVO CARICARE L'IMPIANTO O SPURGARLO COSI' CI METTO UN SECONDO

E PER DI + COME SI FORMANO BOLLE GASSOSE ESCONO FACILMENTE

[true_modder]

Per quanto riguardale ram.. incredibile ma vero ho speso pochissimo (SONO USATE - PAGATE 80 EURO LA COPPIA) e vanno daccordo nonostante siano totalmente diverse tra loro sia per frequenza nativa,sia per marca,che per chip

Considera che a soli 1.9v riesco a tenere 4x512mb in dual channel rs ad oltre ddrII@800. Se volessi tenendole a 2.1-22v non sono a quanto possano arrivare :)

Poi grandissima botta di fortuna ho trovato questa incredibile scheda madre praticamente pari al nuovo a soli 140 euro :)
Il precedente proprietario non aveva fatto la mod ocdebug per sbloccare il bioS e quindi non poteva sfRuttarla

[true_modder]

Durante le vacanze ho trovato il tempo per andare avanti con il progetto :)

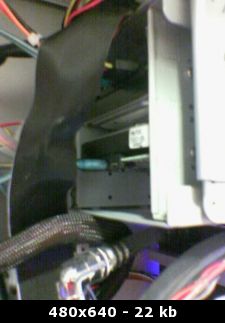

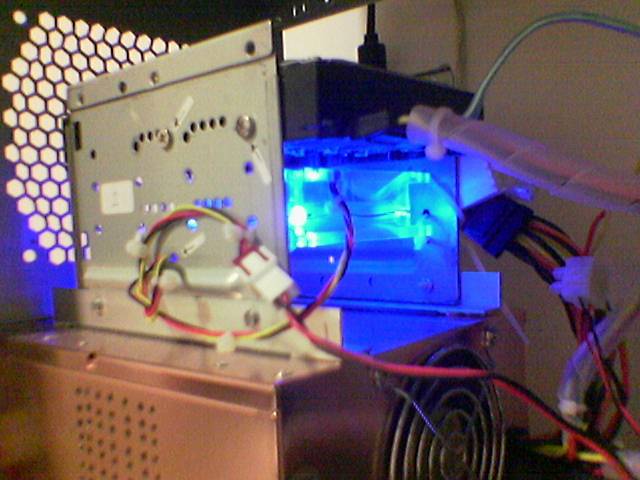

Ho finalmente sistemato il discorso hd:

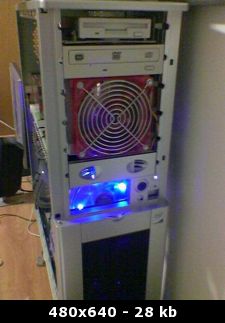

Ho collocato l'hd nel cestello di uno Stacker Coolermaster. Questa mossa mi è servita per recuperare spazio utile per altri hd, per aspirare aria più fresca e per ridurre di diversi decibel il rumore.
La ventola montata sul cestello è una 120x120 al neon downvoltata da molex a 7v (siamo sui 13 decibel-inudibile)

Domani mi arriva un altro hd sataII e sistemerò meglio i cavi ed il resto

[true_modder]

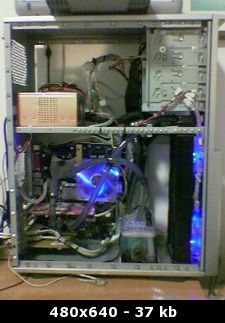

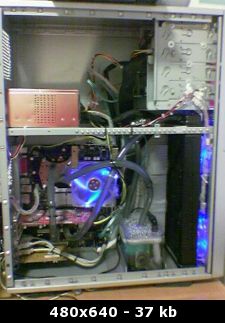

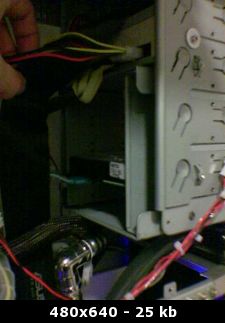

aggiunto altro hd e sistemato un pò il tutto :)












A breve sostituzione pompa e vaschetta

[John_Doe]

ma ci credi che o dovuto guardarle 4 volte le foto prima di capire che cazz avevi messo in +
poi o visto le prime e o notato l'hdd e gli alloggi Lavoretto pulito :roll: mi piace
ma perche non hai rimesso la ventola Blu davanti e hai usato quella di quel rosso strano ??
