Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 11:49
da kokkopl
si,applichi il foglio stampato alla basetta,possibilmente l inchiostro dalla parte del rame,lo fissi magari con dello scotch per tenerlo fisso,perche una volta che chiudi il bromografo non si sa mai che il foglio si sposta dalla basetta,la luce dei neon attraversa il foglio solo dove non ce l inchistro(nero) e indebolisce la vernice che ce sulla basetta,cosicche poi a bagno nella soda si toglierà lasciando solo la parte dove la luce non ha colpito la basetta,ovvero dove ce l inchiostro.
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 13:23
da mitidj2008
allora pure con la stampante laser è possibile
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 14:04
da kokkopl
si,basta aver i fogli appositi per la laser se no si sciolgono con il calore del tamburo della stampante
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 14:16
da mitidj2008
porca miseria allora
perche non dite che si può pure con la laser
faccio a meno di prendere i PNP e prendo i trasparenti e basta
poi con la basetta sempre cloruro ferrico?
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 14:30
da kokkopl
è 7 pagine che ti dico che si può usare con i fogli adatti,t ho sempre consigliato di costruirti un bromo,tu rispondevi sempre che per quel poco che dovevi fare t andava bene così perche non volevi spender soldi per costruirtene uno,vabbè comunque si,il cloruro serve sempre per togliere il rame,prima però devi mettere la basetta nella soda per togliere il photoresist
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 14:47
da mitidj2008
gia mi sono scordato del bromografo
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 14:57
da mitidj2008
ho letto in giro dello spray photo resist per le basette normali
come le ho io
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 16:32
da master_of_mouse
kokkopl ha scritto:si,basta aver i fogli appositi per la laser se no si sciolgono con il calore del tamburo della stampante
piccolo appunto: i fogli non adatti si sciolgono nel forno (che fissa il toner sul foglio), non nel tamburo (che trasferisce l'immagine dalla memoria della stampante al foglio).
lascia perdere lo spray... è difficilissimo spruzzarlo uniformemente su tutta la basetta inoltre è anche difficile spruzzare la stessa quantità per cm quadrato tra una basetta e l'altra... ti ritroveresti a dover fare un sacco di tentativi e variare in continuazione il tempo di esposizione nel bromografo
imho il miglior sistema (affidabilità e costi su medio/lungo termine) è stampante laser e bromografo con basette presensibilizzate visto che una volta che metti a punto il sistema trovando i migliori tempi e "trucchetti del mestiere" usi sempre quello senza sprecare materiale e tempo per le continue prove
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 07 ott 2011 19:59
da mitidj2008
e già
volevo lo spray perche ho preso una lastra grande e non vorrei buttarla a meno di non usare il metodo con il ferro da stiro per questa
400x500mm
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 12 ott 2011 19:02
da mitidj2008

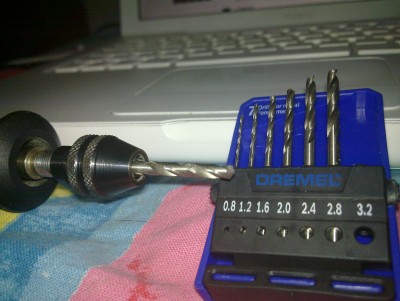

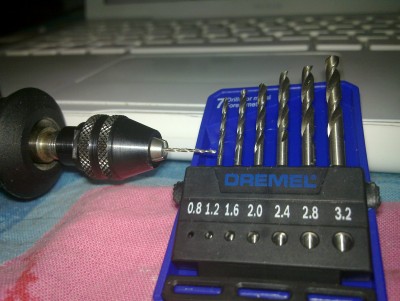

e con 20€ ho preso il mandrino da 0,4 a 3,4mm
e le punte da 0.8 fino a 3.2mm direttamente da obi
meglio di cosi
0.8mm
3.2mm
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 12 ott 2011 19:24
da kokkopl
un po scomode però quelle misure,non ci sono vie di mezzo,io di solito per le resistenze condensatori uso la 0,6 o 0,7. per gli ic di potenza o transistor 0,9 e morsetti 1,0mm. da 0,8 a 1,2mm c è molta differenza,i componenti ti ballerebbero dentro e mangeresti dalle piazzole rame utile
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 21 ott 2011 19:50
da mitidj2008
eh ho trovato pure i fogli trasparenti
quelli usati nelle PROIEZIONI DI DOCUMENTI
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 24 ott 2011 06:38
da mitidj2008
ed ecco cosa sono riuscito a proiettare da me
ed un piccolissimo video con il collaudo:
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 24 ott 2011 09:57
da master_of_mouse
ottimo, ora devi migliorare un po' il processo di fotoincisione e rimozione del rame ma sopratutto la mira nel fare i fori
Re: da chi posso farlo stampare e sbrogliare su PCB
Inviato: 24 ott 2011 12:44
da kokkopl
l hai fatto con il bromografo o ancora con i fogli blu?
