Modifica voltaggio CPU tramite socket

[master_of_mouse]

Scritto da: wasky
Pubblicato da: rootkill
Data: Gio 27 novembre 2003 alle 16:07

[html]
<p><a href="http://www.hwtweakers.net/forums-profil ... -u-16.html" target="_blank">Wasky</a>&nbsp;ci propone questo how-to&nbsp;grazie&nbsp;al quale semplicemente agendo sul sul socket A&nbsp;potremo&nbsp;variare il&nbsp;voltaggio rilevato in automatico dal bios.</p>

<p><font color="#000000">Modifica utilizzabile su tutte&nbsp;le&nbsp;CPUs AMD K7 Family (Athlon xp, t-bred e barton)&nbsp;pensata per&nbsp;essere utilizzata su tutte le schede madri che da&nbsp;BIOS <strong>non</strong> permettono la modifica del&nbsp;voltaggio di alimentazione della CPU, o che consentono&nbsp;l'overvolt solo entro un determinato range&nbsp;stabilito in base alla tensione standard rilevata dal bios.</font></p>
<p><strong><font color="#ff56ff">Introduzione</font></strong></p>
<p>Per poter attuare questa semplice mod ci dobbiamo munire di uno spezzone di filo elettrico: dopo aver spellato una sezione considerevolmente lunga, separeremo i vari 'filetti' che lo compongono per avere un filo sottile, che non crei dei problemi al momento dell'inserimento della cpu.</p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/spello.jpg" alt=""/></p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/capelli.jpg" alt=""/></p>
<p><u>Fatto questo, dobbiamo tagliare dei spezzoncini di filo, lunghi abbastanza da permettere il ponticello<br/>
tra un foro e l'altro del socket:&nbsp;dopodich&eacute;, ci premuniremo di pinzette a punta fine...</u></p>
<p><img src="http://www.hwtweakers.net/immagini/root ... tte001.jpg" alt=""/></p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/punte.jpg" alt=""/></p>

<p><u>Prepariamo dei spezzoncini di filo piegandoli a "U" e predisponiamo il socket come mostrato in foto, ovvero <br/>
orientato nel seguente modo:</u></p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/socketA.jpg" alt=""/></p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/filo.jpg" alt=""/></p>
<p><u>Adesso non ci rester&agrave; altro che inserire i ponticelli di filo, e creare le combinazioni logiche,&nbsp;ad esempio<br/>
se&nbsp;vogliamo impostare un&nbsp;voltaggio di&nbsp;1.8V alla nostra cpu:</u></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz ... 3283_1.jpg" alt=""/></p>
<p><strong><em><font color="#ff0000">!!!ATTENZIONE!!!</font></em></strong></p>
<p>L'autore e&nbsp;<em>Hardware Tweakers</em>&nbsp;non si assumono&nbsp;alcuna responsabilit&agrave; per quanto segue in <br/>
questo articolo. Ci affidiamo al vostro buon senso e alle vostre capacit&agrave; manuali, ovviamente&nbsp;le seguenti operazioni possono portare ad un danneggiamento sia della cpu che del resto dell'hardware.</p>
<p><strong><font color="#ff56ff">Impostazioni personalizzate</font></strong></p>
<p><font color="#000000"></font></p>
<p><em><img src="http://www.hwtweakers.net/immagini/evcz/001.JPG" alt=""/></em></p>
<p><em>Voltaggio&nbsp;1.475V</em></p>

<p><img src="http://www.hwtweakers.net/immagini/evcz/002.JPG" alt=""/></p>
<p><em>Voltaggio 1,5V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/003.JPG" alt=""/></p>
<p><em>Voltaggio&nbsp;1.525V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/004.jpg" alt=""/></p>
<p><em>Voltaggio 1,550V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/005.JPG" alt=""/></p>

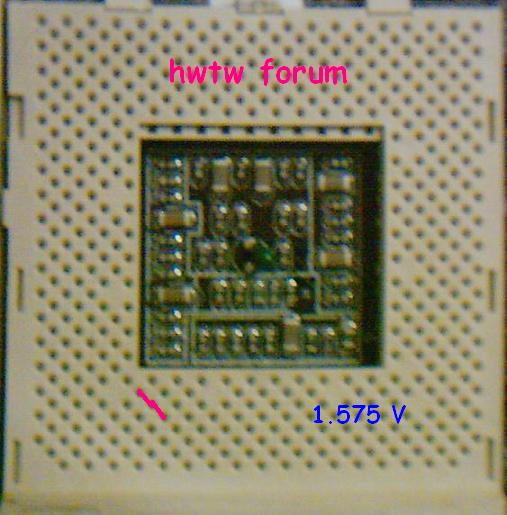

<p><em>Voltaggio 1,575V</em></p>

<p><img src="http://www.hwtweakers.net/immagini/evcz/006.JPG" alt=""/></p>
<p><em>Voltaggio 1,6V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/007.JPG" alt=""/></p>
<p><em>Voltaggio 1,625V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/008.JPG" alt=""/></p>
<p><em>Voltaggio 1,650V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/009.JPG" alt=""/></p>
<p><em>Voltaggio 1,675V</em></p>

<p><img src="http://www.hwtweakers.net/immagini/evcz/010.JPG" alt=""/></p>
<p><em>Voltaggio 1,700V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/011.JPG" alt=""/></p>
<p><em>Voltaggio 1,725V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/012.JPG" alt=""/></p>
<p><em>Voltaggio 1,750x</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/013.JPG" alt=""/></p>
<p><em>Voltaggio 1,775V</em></p>

<p><img src="http://www.hwtweakers.net/immagini/evcz/014.JPG" alt=""/></p>
<p><em>Voltaggio 1,8V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/015.JPG" alt=""/></p>
<p><em>Voltaggio 1,825V</em></p>
<p><img src="http://www.hwtweakers.net/immagini/evcz/016.JPG" alt=""/></p>
<p><em>Voltaggio 1,85V</em></p>
<p><strong><em>Hardware Tweakers ringrazia wasky </em></strong>[ <strong><em><font color="#ff0000">Overclock PC - Roma</font></em></strong> ] <strong><em>per aver proposto l'articolo</em></strong></p>
