<p><strong>ray</strong> [moderatore del forum di <em>HwT</em>, ndFM] ci propone quest'articolo sulla vmod [GPU]&nbsp;effettuata sulla sua <strong>ASUS V8460 Ultra Deluxe</strong></p>
<p><img src="http://www.hwtweakers.net/immagini/rootkill/foto 8_1.jpg" alt=""/></p>

<p>Con lo scopo di ottenere sempre il massimo dal proprio hardware, soprattutto in prospettiva di benchmarking, <strong>ray</strong> ha effettuato una modifica sulla&nbsp;<strong>ASUS V8460 Ultra Deluxe</strong>&nbsp;per alzare il voltaggio sulla GPU:</p>
<p>Innanzitutto l'idea era quella di innalzare il vgpu da 1,68V @ 1,95V circa: con il tester ho cercato il piedino dell'integrato che gestiva quel particolare voltaggio e l'ho collegato ad un cavetto...</p>
<p><img src="http://www.hwtweakers.net/immagini/root ... to%201.jpg" alt=""/></p>
<p><em><a href="http://hwtweakers.altervista.org/module ... sc1102.pdf" target="_blank">Questo</a>&nbsp;&egrave; il datasheet dell'integrato da saldare</em></p>
<p><img src="http://www.hwtweakers.net/immagini/root ... to%202.jpg" alt=""/>&nbsp;</p>
<p>Questa fase &egrave; stata fatta senza saldatura: ho fatto passare il filo sotto il piedino e l'ho attorcigliato.</p>
<p>Avevo in mente di creare qualcosa di reversibile, che potessi disattivare a piacimento; quindi mi &egrave; venuta in mente l'idea di usare un interruttore che accendesse e spegnesse il circuito. Cos&igrave; ho collegato il filo ad un interruttore e, in serie, l'interruttore ai trimmer, tutto con relative saldature...</p>
<p><img src="http://www.hwtweakers.net/immagini/root ... to%203.jpg" alt=""/></p>
<p>Come potete notare, ho usato due trimmer per un semplice motivo: non avevo un trimmer con gli ohm necessari per fare la vmod!&nbsp;Per alzare il voltaggio a 1,95V c'&egrave; bisogno di una resistenza di 480ohm e io disponevo solo di due trimmer regolagili fino a 400ohm l'uno: cos&igrave; li ho settati entrambi su 240ohm e installandoli in parallelo ho ottenuto il valore corretto.</p>
<p>Infine, documentatomi sul web, ho trovato un punto sulla scheda che chiudesse il circuito creato e ho saldato il filo in uscita dal secondo trimmer sulla scheda video: </p>
<p><img src="http://www.hwtweakers.net/immagini/root ... %204_1.jpg" alt=""/></p>

<p><img src="http://www.hwtweakers.net/immagini/root ... %205_1.jpg" alt=""/></p>

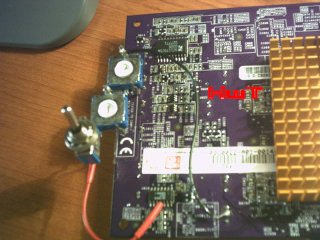

<p>Le prossime immagini mostrano il lavoro terminato: per ora tutto il sistema &egrave; tenuto in piedi da un po' di nastro bi-adesivo che per&ograve; non 'regge' eccessivamente bene. Prossimamente cercher&ograve; di fissare meglio il tutto e ovviamente di testare su strada le effettive migliorie della modifica: ora la temperatura dell'ambiente &egrave; troppo alta per ulteriori test. Il tester non ha ancora mostrato risultati particolarmente incoraggianti.</p>
<p><img width="320" height="240" src="http://www.hwtweakers.net/immagini/root ... to%206.jpg" alt=""/></p>
<p><img src="http://www.hwtweakers.net/immagini/root ... %207_1.jpg" alt=""/></p>
<p><img src="http://www.hwtweakers.net/immagini/root ... %208_1.jpg" alt=""/></p>

<p>La resistenza, successivamente,&nbsp;non&nbsp;mi ha dato segnali incoraggianti: non ho un dissipatore valido per provarla accesa sulla scheda madre e monitorare i voltaggi: per raggiungere questo risultato, finalmente ottimale,&nbsp;ho deciso di sostituire la resistenza utilizzata inizialmente con una da 460ohm.</p>
<p><img src="http://www.hwtweakers.net/immagini/root ... %209_1.jpg" alt=""/></p>
<p><em>Questo &egrave; il risultato finale ottenuto</em></p>
<p><strong><em>RINGRAZIAMO ray </em></strong>[<em>HwT Team</em>]<em><strong>&nbsp;PER AVERCI INVIATO QUESTO ARTICOLO E RICORDIAMO CHE ULTERIORI INFORMAZIONI A RIGUARDO SI POSSONO TROVARE SUL FORUM A <a href="http://hwtweakers.altervista.org/module ... opic&t=787" target="_blank">questo</a>&nbsp;INDIRIZZO</strong></em></p>
