 Oggetto del messaggio: Review Kit Liquido Asetek
MessaggioInviato: 30 mag 2011 13:55
Avatar utente
Amministratore
Amministratore

Iscritto il: 23 apr 2003 01:00
Messaggi: 9633
Scheda madre: Asus M4A89GTD Pro/USB3
CPU: AMD Penom II X4 BE 965
Ram: 2x 4GB 1600MHz 8-8-8-24
Scheda video: Radeon HD 5770 Flex
HD: 1x Samsung 256GB 850 Pro - 2x WD 1TB WD1002FAEX - 1x WD 3TB WD30EFRX
Alimentatore: Cooler Master Silent Pro Gold 600W
Raffreddamento: CPU Thermalright Macho HR-02 - VGA Artic Cooling Accelero S1 Plus
Sistema operativo: Windows 10 Pro
Monitor: 2x Samsung P2450 + 1x Samsung T220
Scritto da: for84
Pubblicato da: EvolutionCrazy
Data: Dom 17 aprile 2005 alle 14:47

1_thumb_1112366238.gif In questo articolo Luco ha rencensito il kit per watercooling Asetek, casa danese molto nota per i suoi vapochill.

Introduzione


In quest'articolo mi accingo a recensire il kit per watercooling della Asetek, casa finlandese molto nota per i suoi vapochill.

la soluzione proposta da asetek non e' una soluzione di tipo estremo, ma e' orientata maggiormente verso quella fascia di utenti che si stanno avvicinando al watercooling e vorrebbero un prodotto sicuro, facile da montare e da usare, facilmente integrabile ed esteticamente accattivante.



Panoramica del kit e Montaggio

Il kit Asetek e' fornito con tutto l'occorrente per un corretto montaggio, e comprende:

  • Manuale per il montaggio (esclusivamente in inglese)


  • Un waterblock per processore



  • Un waterblock per chipset



  • Un waterblock per gpu

  • Una pompa





  • Un radiatore che accoglie 2 ventole 12x12





  • 2 mt di tubo 8x10
  • Un additivo anti alghe


I waterblock

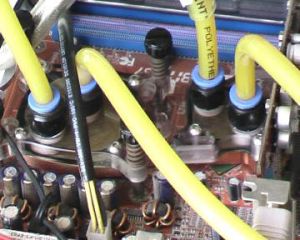

I waterblock forniti con il kit hanno la base interamente in rame, mentre il coperchio in plexy fumee' fa guadagnare molti punti in estetica e sicuramente fara' la felicita' degli amanti del modding.

Il coperchio ha anche la funzione di staffa universale, uno dei punti forti del kit, infatti con ogni wb viene fornito l'occorrente per il fissaggio su schede madri con socket 478, A e 754.
I raccordi a pressione sono molto comodi e, se il tubo viene fissato inizialmente in modo scrupoloso, permettono un ottimo margine di sicurezza anche senza alcuna fascetta.


Punto debole dei wb invece e' la lappatura, che se fosse stata effettuata in maniera migliore avrebbe permesso probabilmente ai wb di raggiungiure prestazioni migliori.






I waterblock per chipset e gpu hanno una struttura a "vaschetta" con una semplice scanalatura centrale, mentre il wb per il procesore ha una struttura piu' insolita, infatti ha un mezzo arco di rame interposto tra il raccordo di entrata (centrale) e quello di uscita (leggermente piu' spostato verso un angolo), che non permette all'acqua di uscire subito dal wb ma "la costringe" a rimanere maggiormente sulla zona del core, creando una maggiore turbolenza che permette di asportare piu' calore, ma rende allo stesso tempo piu' lento il processo di eliminazione delle bolle d'aria.

La pompa

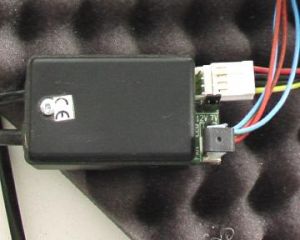

La pompa in dotazione e' una Seltz L30, usata come esterna e modificata con gli stessi raccordi a pressione dei wb e con un rele' per far accendere la pompa simultaneamente al pc.





La pompa si collega al pc tramite un molex per floppy e riceve l'alimentazione tramite una presa esterna che si "mimetizza" grazie ad un (copri slot pci) attraverso il quale esce il cavo di alimentazione.

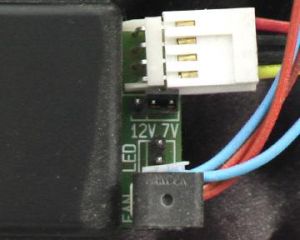

Sul pcb del rele' troviamo, oltre al gia' citato molex di alimentazione, un connettore a due poli per poter aggiungere un led colorato (non incluso nel kit) un connettore a 3 poli per il collegamento delle ventole del rad, ed infine, altro punto forte del kit, uno switch che permettere di downvoltare le ventole a 7v.





Se gia' a 12v le ventole sono molto silenziose, a 7 sono praticamente iniesistenti, garantendo un ottimo rapporto rumore/prestazioni che andremo a vedere piu' avanti.
Alla pompa, tramite una apposita piastra di metallo, va collegato al raccordo di entrata un serbatoio che permette il riempimento del circuito e la fuoriuscita delle bolle d'aria.
Sul tappo del serbatoio e' presente una vite, che una volta riempito il serbatoio, ha il compito di far uscire le bolle, e quando queste sono finite, si rimette la vite e grazie ad un o-ring la possibilita' di perdite e' pressoche' nulla.




Il radiatore


Il radiatore fornito ricorda molto (o forse lo e'.. ??) un black ice 2. Anche questo e' modificato con i raccordi a pressione presenti su tutte le componenti del kit. Il radiatore e' completamente nero ed in rame, e viene fornito con 2 ventole Papst molto silenziose anche a 12 v.
date le sue dimensioni necessita di essere integrato sul tetto del case e quindi di effettura il/i fori per permettere alle ventole di prendere aria.





Montaggio


Il montaggio del kit in nessuno dei suoi punti risulta eccessivamente complesso, anzi, anche grazie all'aiuto del manuale (che ripeto e' esclusivamente in inglese) e' abbastanza semplice anche per una persona che sta facendo la sua prima esperienza a liquido.
Il manuale segue scrupolosamente passo passo ogni tappa del montaggio, addirittura dice quanti giri di vite fare per non stringere eccessivamente il wb ed evitare quindi di fare danni.
Seguendo passo passo le istruzioni, in 2ore circa si riesce a montare il tutto senza problemi.
Soluzione discutible, a mio avviso, puo' essere quella di consigliare un collegamento dei waterblock in serie,
collegando cioe' pompa-radiatore-wbcpu-wbchipset-wbgpu-serbatoio, soluzione indubbiamente piu'pratica di una formata da piu' rami, ma che chiaramente crea dei cali di prestazioni dell'impianto soprattutto alla scheda video, alla quale arriva l'acqua calda gia' passata per cpu e chipset.



Test

Il sistema utilizzato x compiere i test e' cosi' composto:

Mb: Abit is7
Cpu: p4 2.8 ghz 800 mhz bus
Ram: 256 mb geil pc 3700
s.video: ati radeon 9800pro
hd: maxtor diamond plus max 8 40gb
ali: enermax 550w




Le temperature sono state rilevate tramite le sonde del digitaldoc5 e mediante il programma speedfan

cpu@def v@def idle fan@12v: 35.9°
" " fan@7v: 36.6
cpu@def v@def full load fan@12v: 41.2°
" " fan@7v: 43.8

cpu @ 3.1 v @ 1.6 idle fa@12v: 37.6
" " fan@7v: 39°
cpu @ 3.1 v @ 1.6 full load fan@12v : 44.6°
" " fan@7v: 46.8

cpu @ 3.65 v @ 1.75 idle fan @12v: 48,8°
" " fan@7v: 49.9°
cpu @ 3.65 v @ 1.75 full load fan@12v: 51.1°
" fan@7v: 53.7

il sistema in tutti i casi e' perfettamente stabile ed operativo, oltre la soglia dei 3.65ghz non e' stato possibile salire a causa della temperatura

Conclusioni e ringraziamenti


Come gia' ho anticipato nell'introduzione, questo prodotto non e' destinato a chi cerca di guadagnare ogni piccolo Mhz, ma soprattutto a chi si sta avvicinando al raffreddamento a liquido.
I punti forti di questo prodotto sono infatti la semplicita' dell' uso e del montaggio, la possibilita' di integrare il tutto anche in un case di medie dimensioni, l'effetto scenico che hanno i wb con il loro coperchio in plexi e la silenziosita' globale dell'impianto.
I punti a sfavore invece, sono composti principalmente dalla lappatura inesistente ed il circuito in serie che limita le pretazioni generali dell'impianto.

Ringrazio tantissimo Roberto che mi ha dato la possibilita' di fare questa recensione, Luca Tramontana di PcStyle, che mi ha fornito il kit in prova, e tutta la comunita' di hwtweakers.

Inoltre mi scuso infinitamente per l'immenso ritardo con cui ho consegnato il lavoro e riconsegnato il materiale concessomi in prova.


HwT Ringrazia Luco per averci fornito questa recensione. ErVaLt
