JD Mod. "Old Desktop modcase"

[wasky]

:arrabbiato: :arrabbiato: Non ho parole ho sempre saputo che la tua manualità era magistrale JD ma adesso ho la riprova :) Sei un grande

I piedini sono imho magistrali, non ho mai visto nulla in rete

il sistema che hai usato per la lamiera è lo stesso che uso io quando qualche svitato mi chiede diffusori arrotondati :D io sono uno di quelli :D:D:D:D


Roberto



PS: vorrei sapere chi ha tolto applicazioni tecniche alle medie :x

[Google]

[daxady]

good job JD

concordo con quanto ha detto wasky! :)

[John_Doe]

Thks troppo buoni
ma il bello credo venga ora

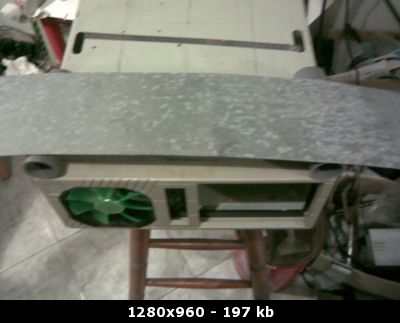

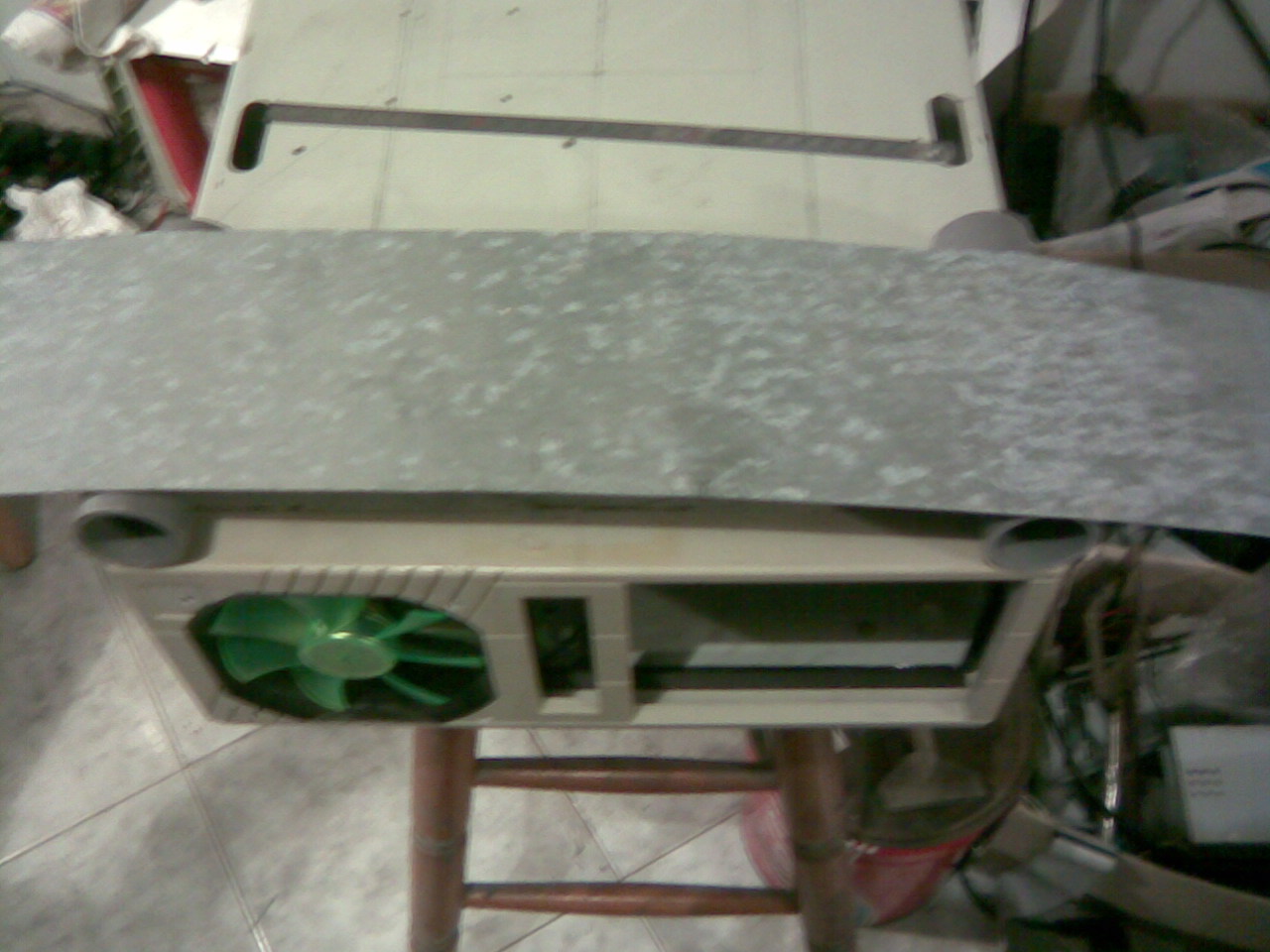

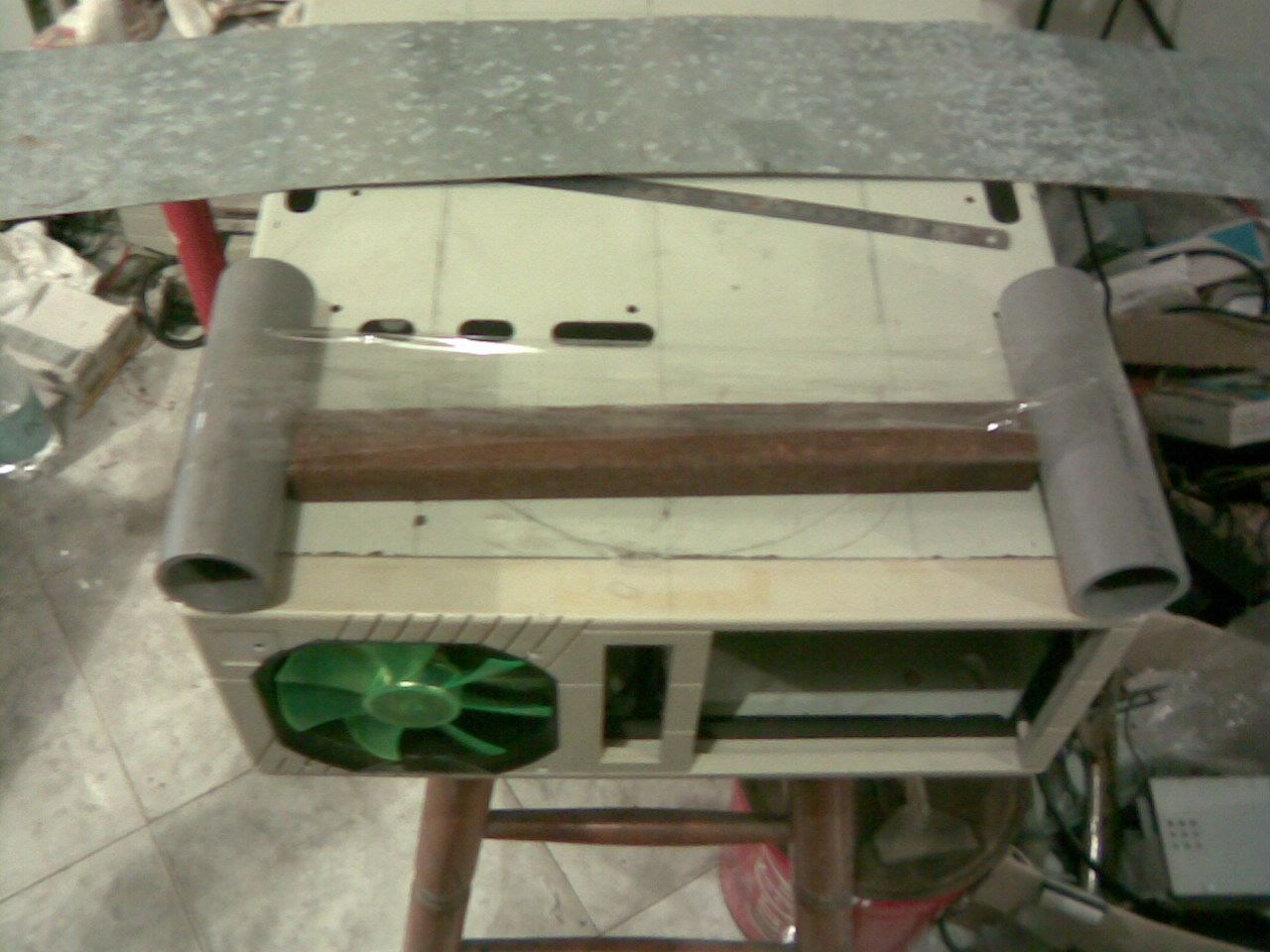

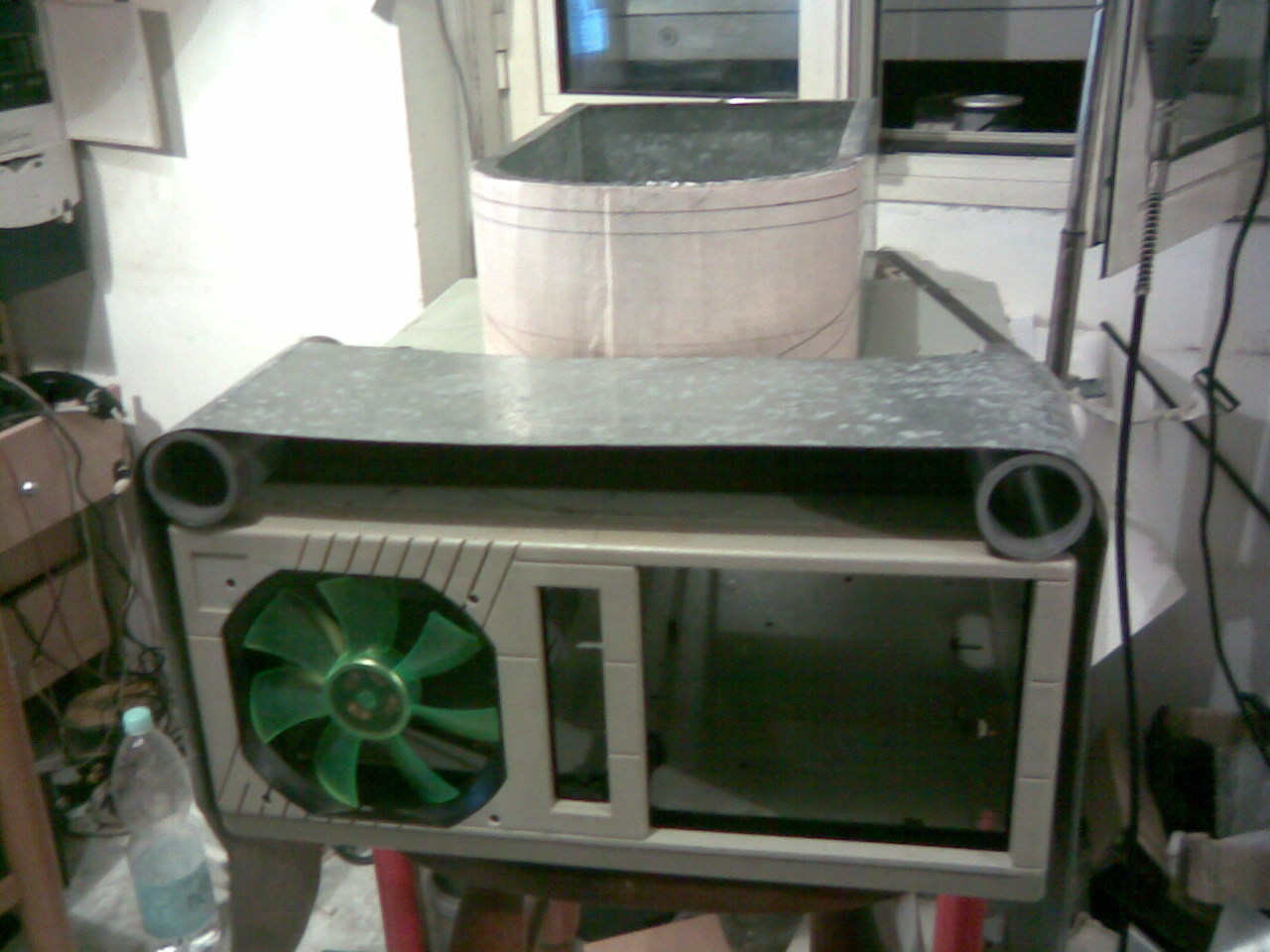

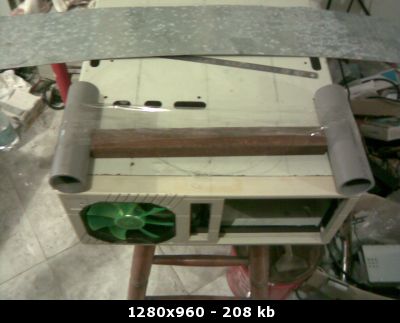

qui ho messo dei distanziatori volanti e rimediati per mantenere delle specifiche misure che mi servivano

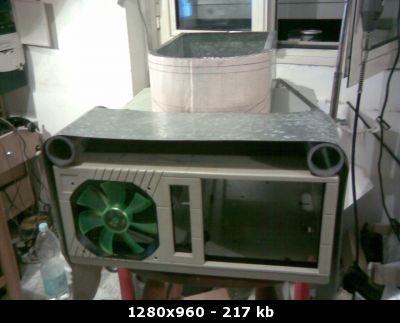

posa di prova



e poi giu di spingi, batti, piega,tira e altro

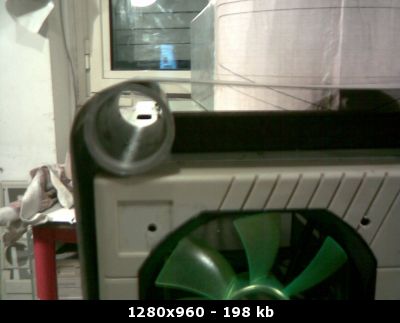

Non sono propio perfettamente uguali :roll: ma puo andare per ora :)
anche perchè cè ancora da fare

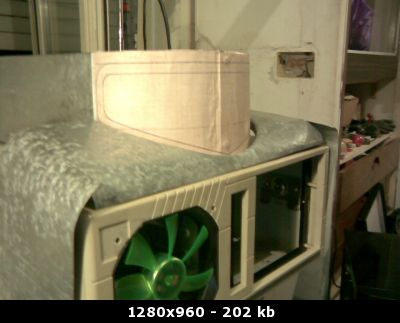

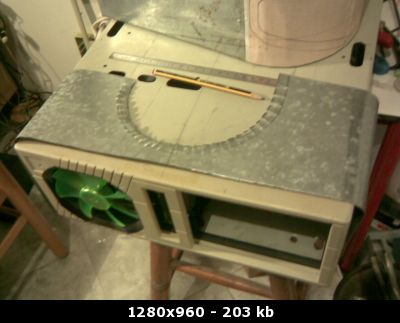

ritaglio una forma leggermente + grande dell'altro pezzo


e dopo aver ripiegato i bordi dell'alettatura che o creato
si ricomincia il piga ,batti tira etc etc
Bastard Mode ON




Continua.................................

[black_storm]

sembra il sottomarino dei beatles per adesso però complimenti!!

[John_Doe]

niente di SUBBACQUEO forse l'anno si avvicina :roll: no + in dietro :roll: Old Desk = Old Mod
grazie per i compli


il gioco continua :D :D

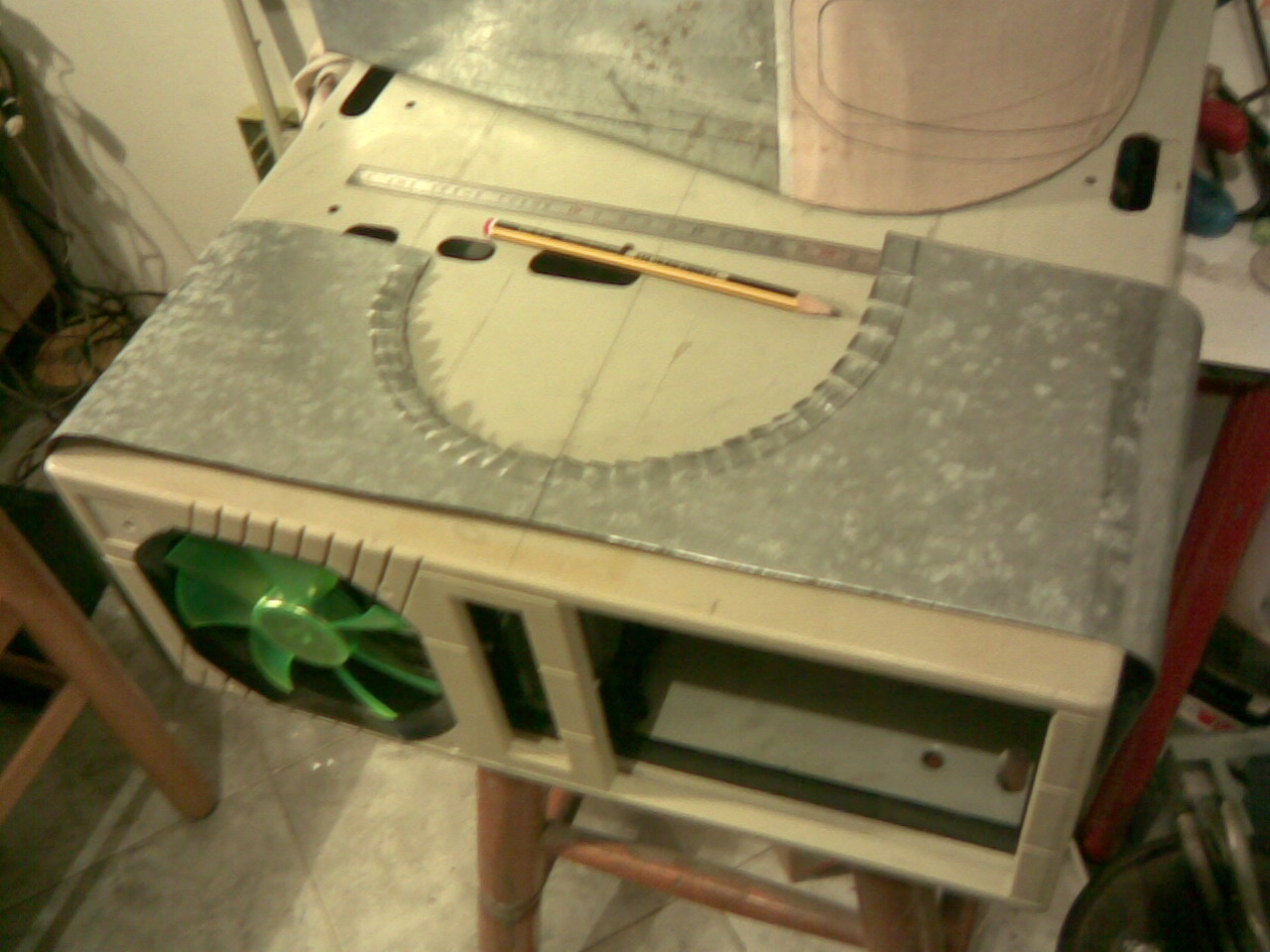

gli angoli del frontale (pezzo2) li ho stondati

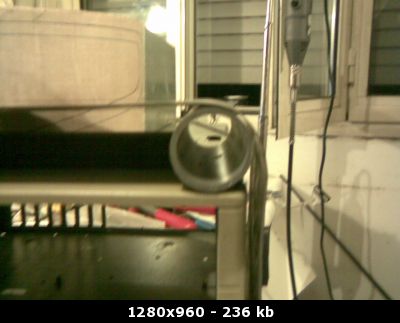

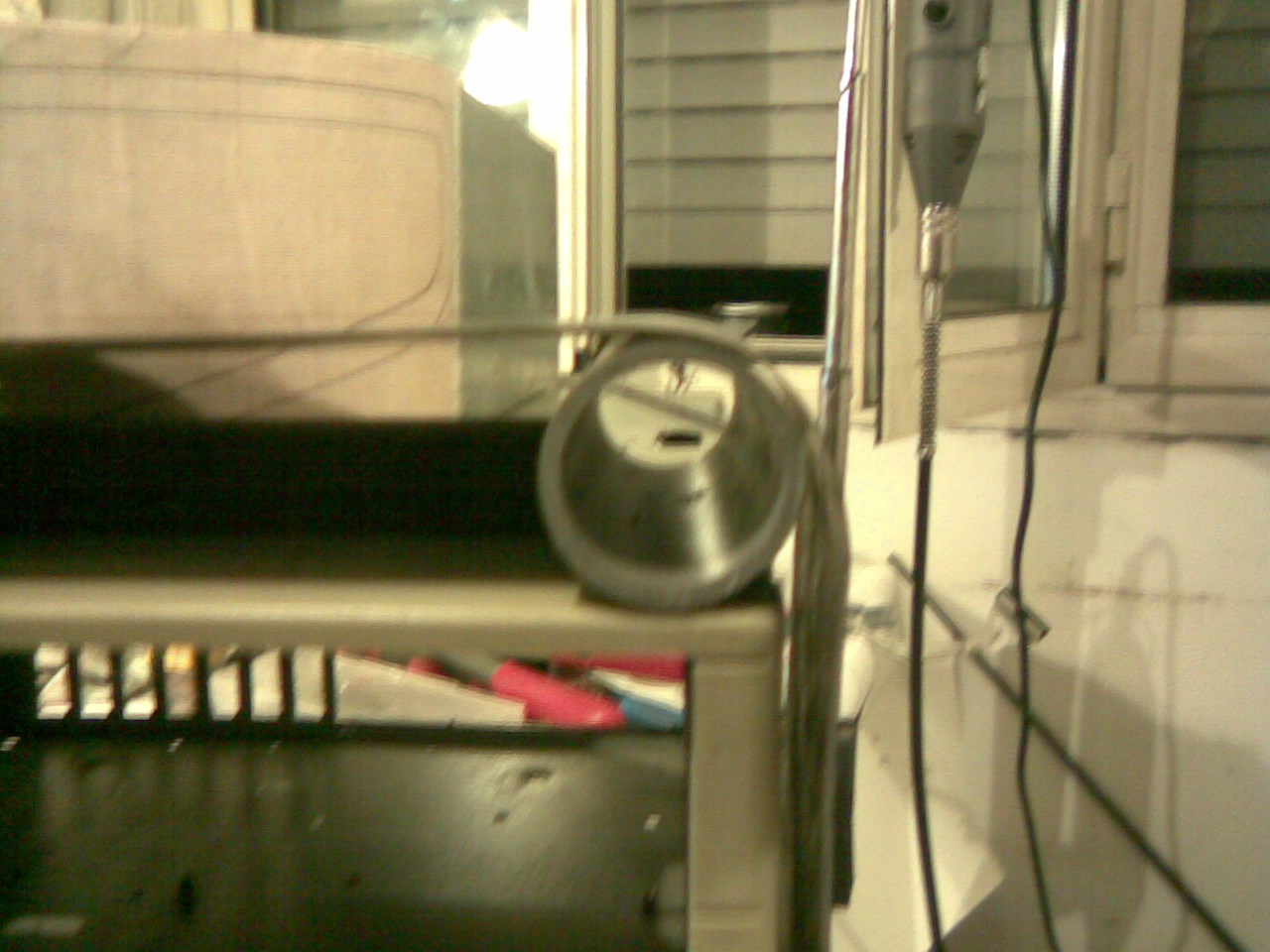

Qui di lato





dopo aver inciso un taglio By Dreme Flex sulla zona dove era attacccata la millimetrata

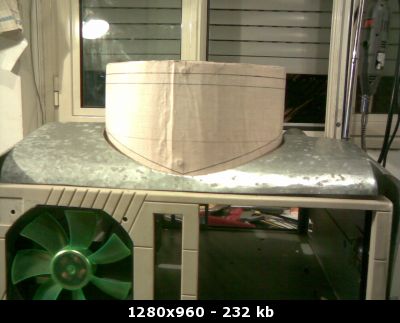

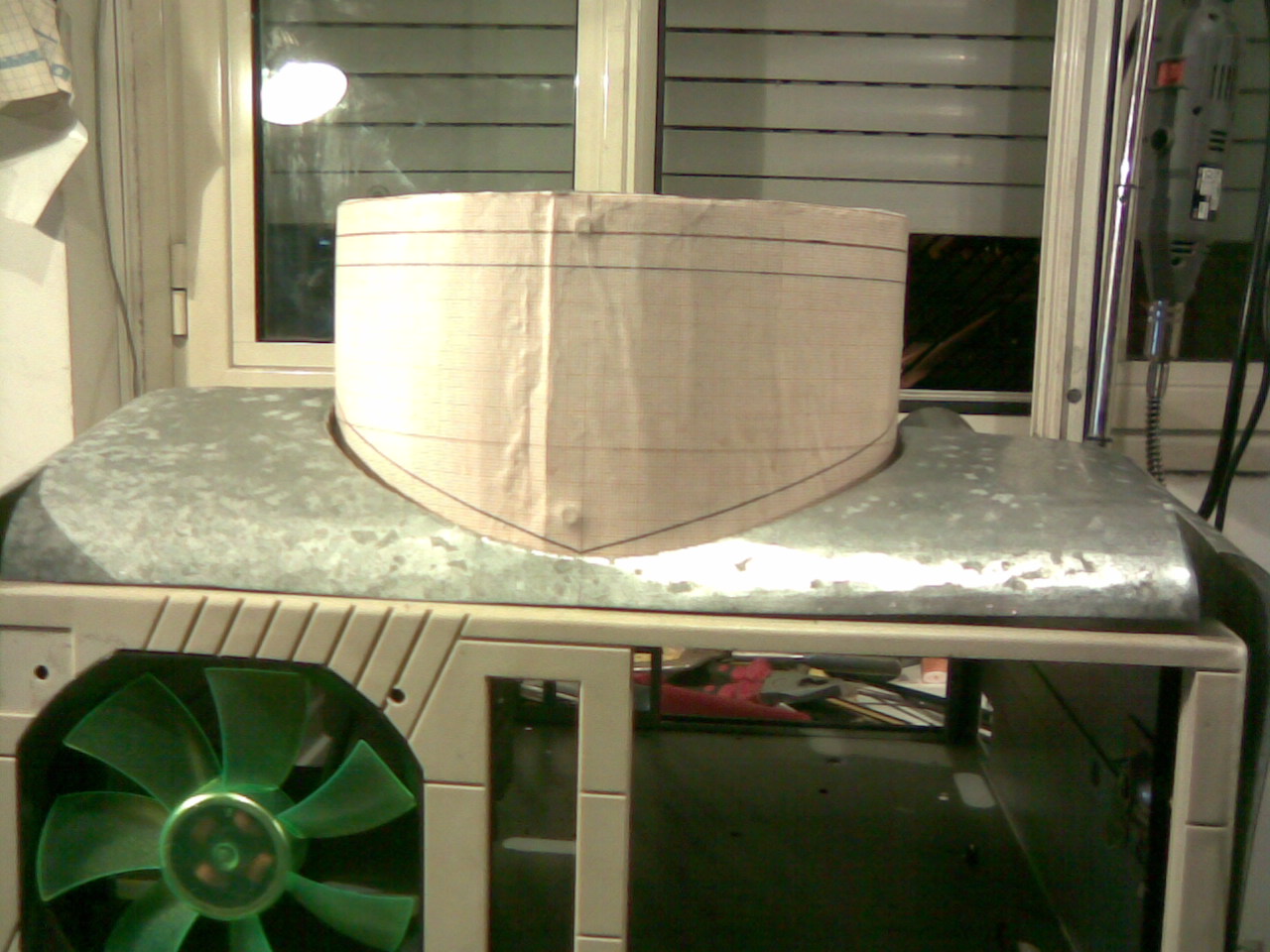

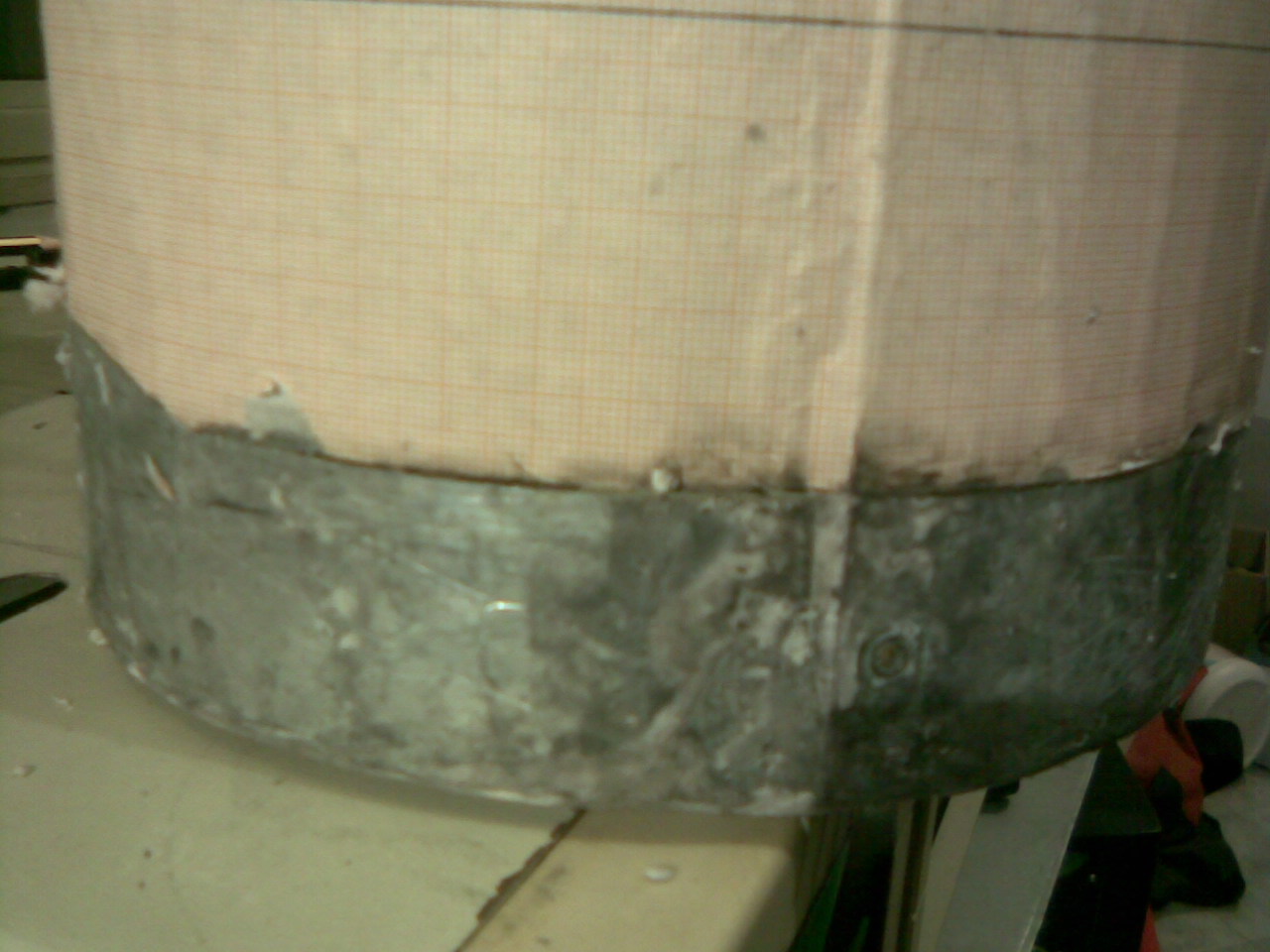

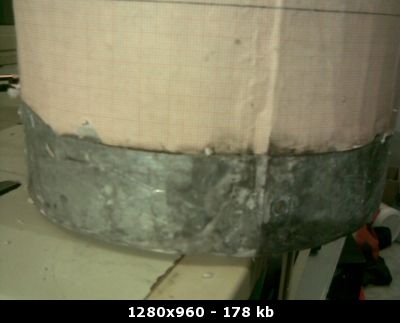

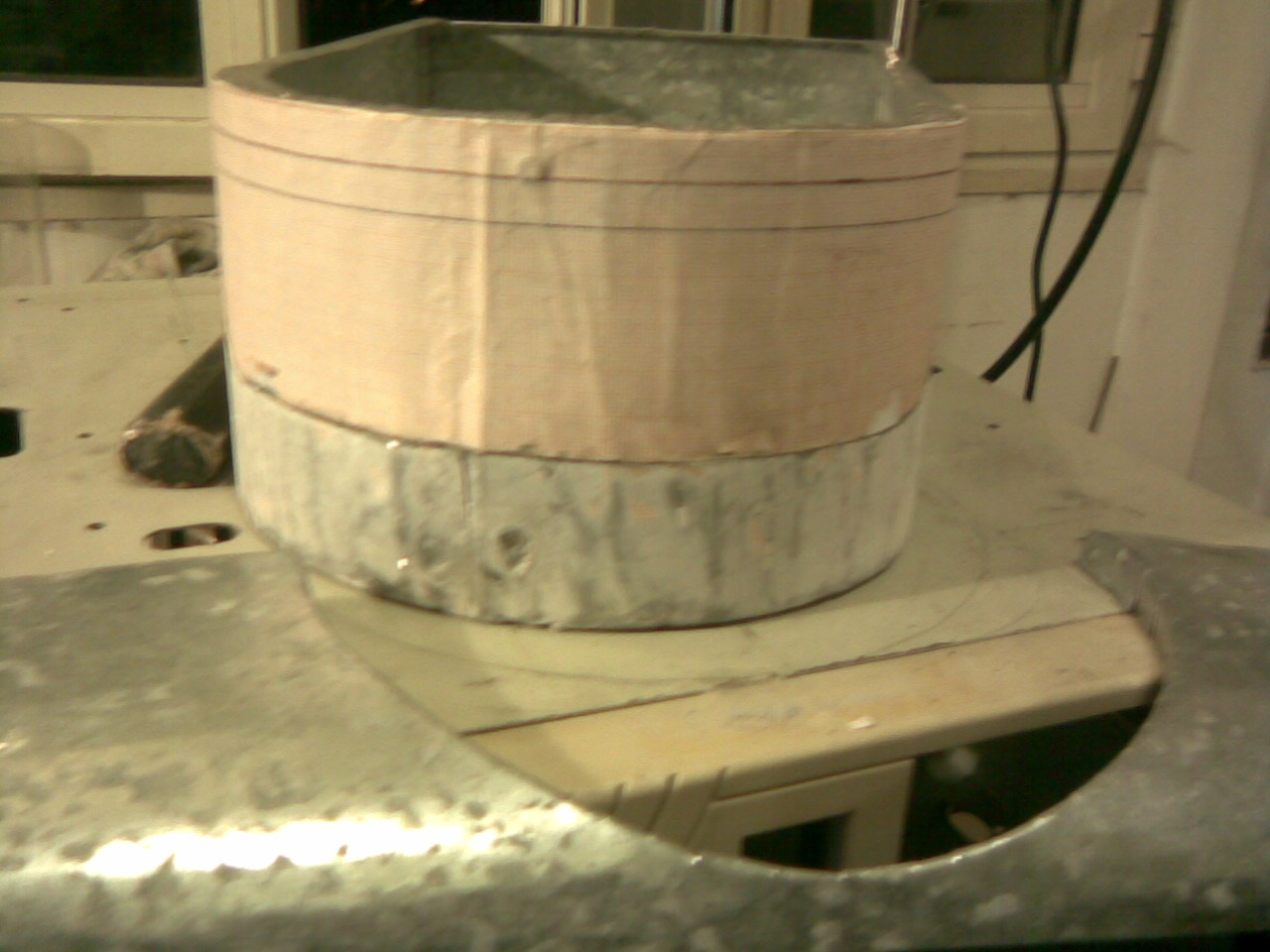

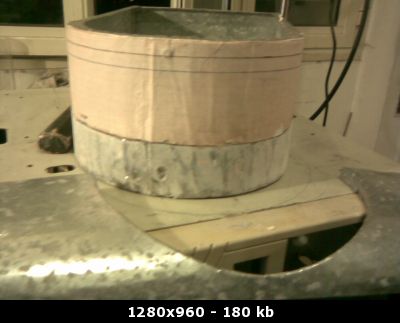

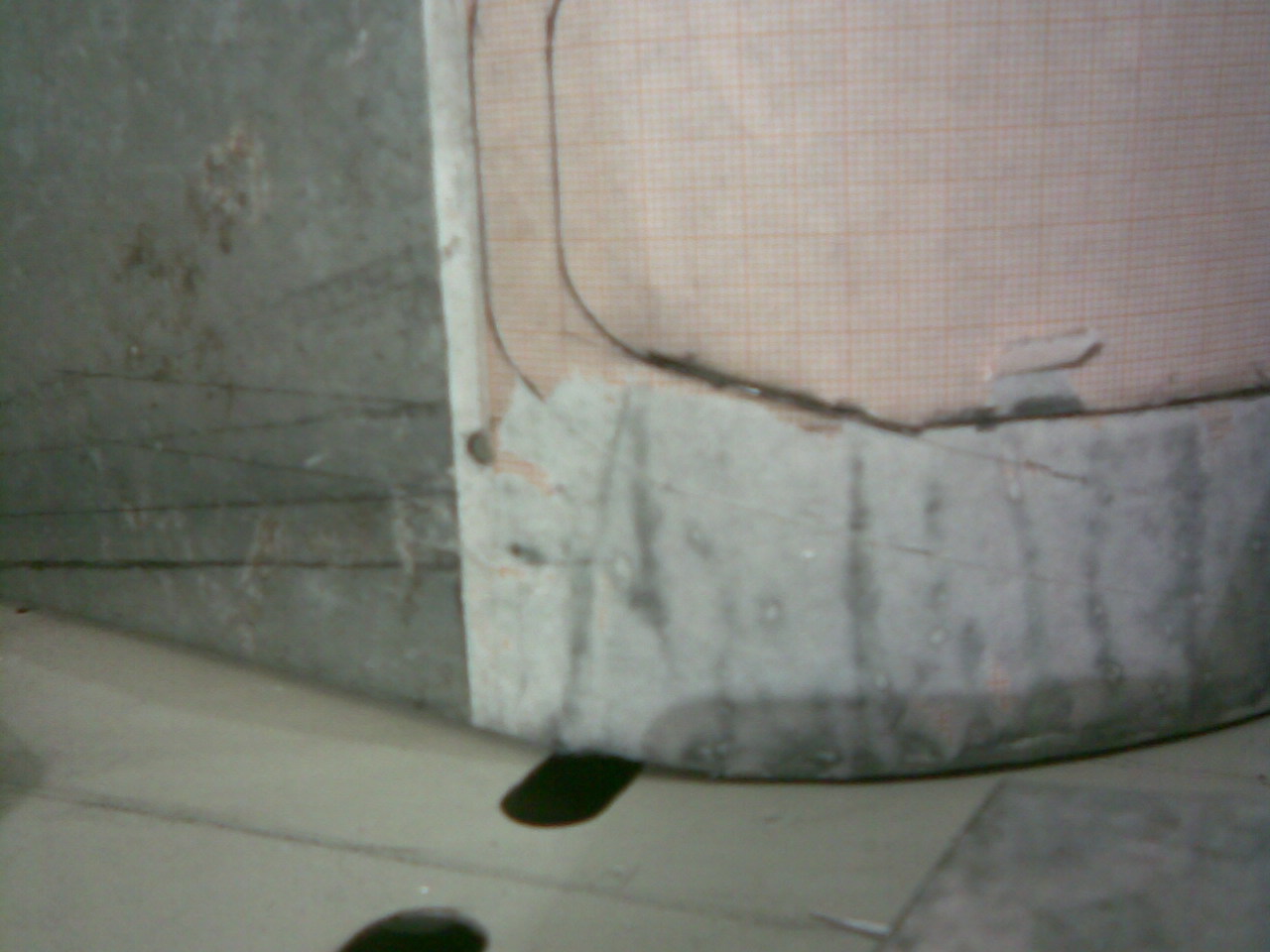

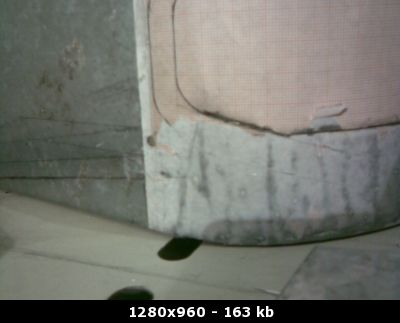

Qui si vede il taglio, ma se guardate bene, si vede anche che prima di togliere la millimetrata ho ripassato con il taglierino il disegno che avevo fatto sulla millimetrata, in modo che resti bene impresso sulla lamiera



Pulisco bene i resti della carta con dell'acqua e la lama le taglierino

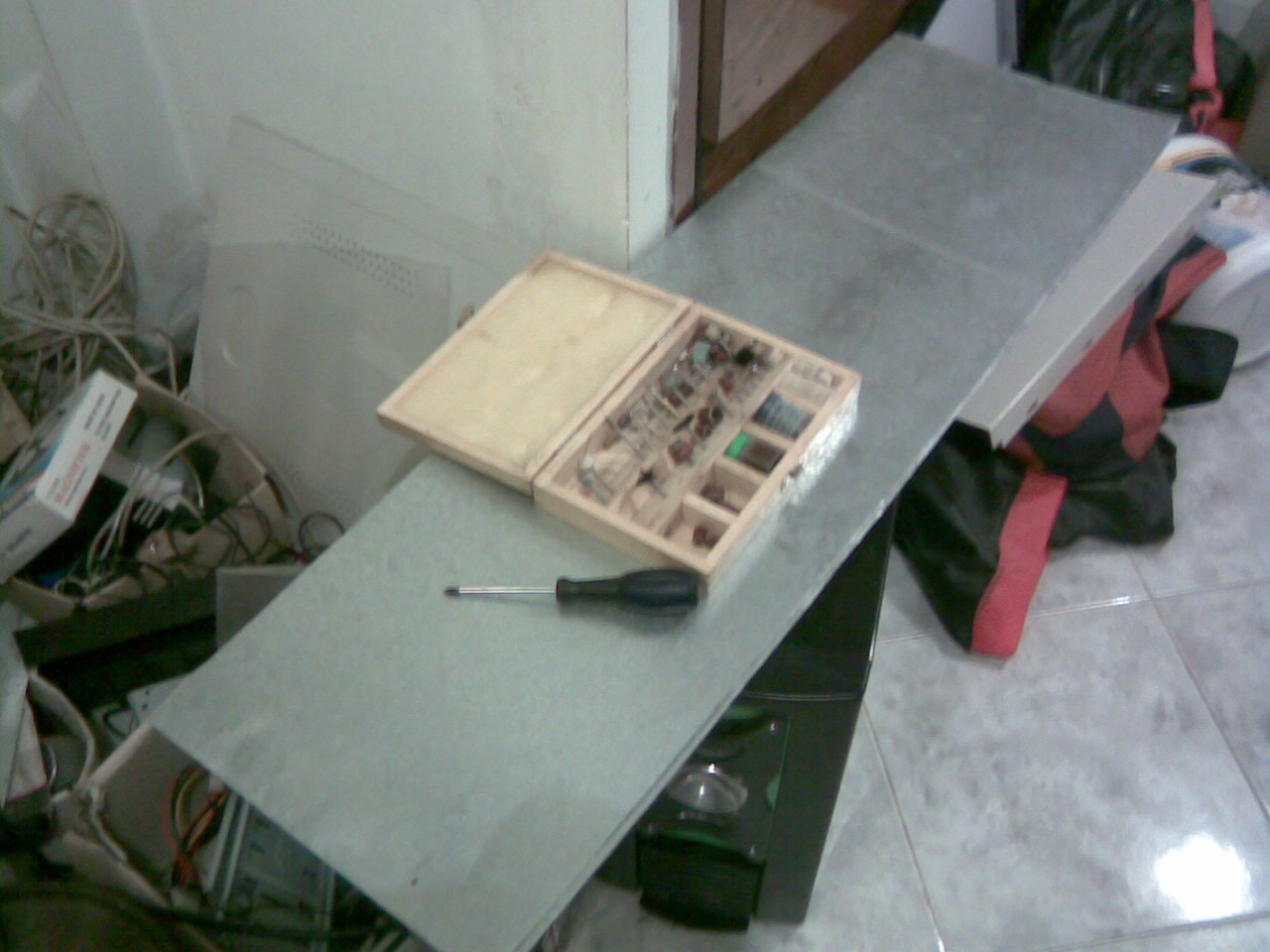

nel fra tempo che si bagnava la carta e la colla vinilica, o tagliato due strisce di lamiera da 30X100cm (2 perchè una mi serve per un altro case )

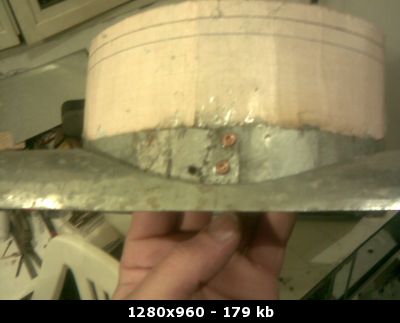

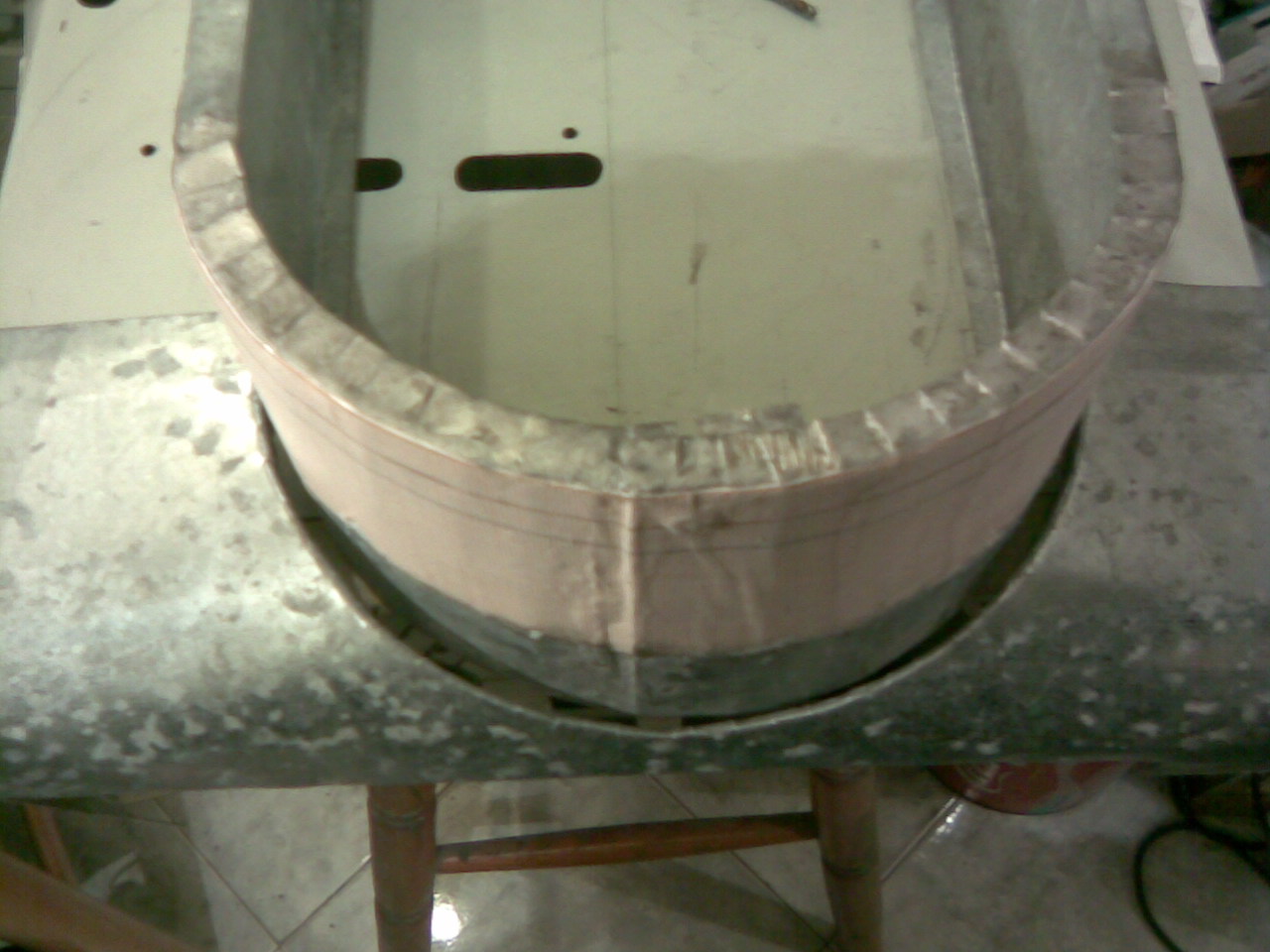

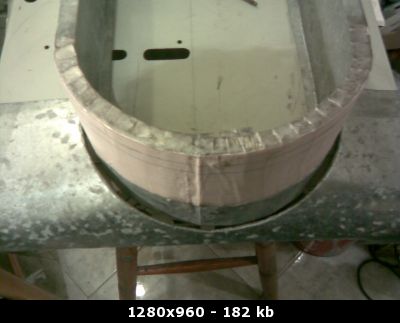

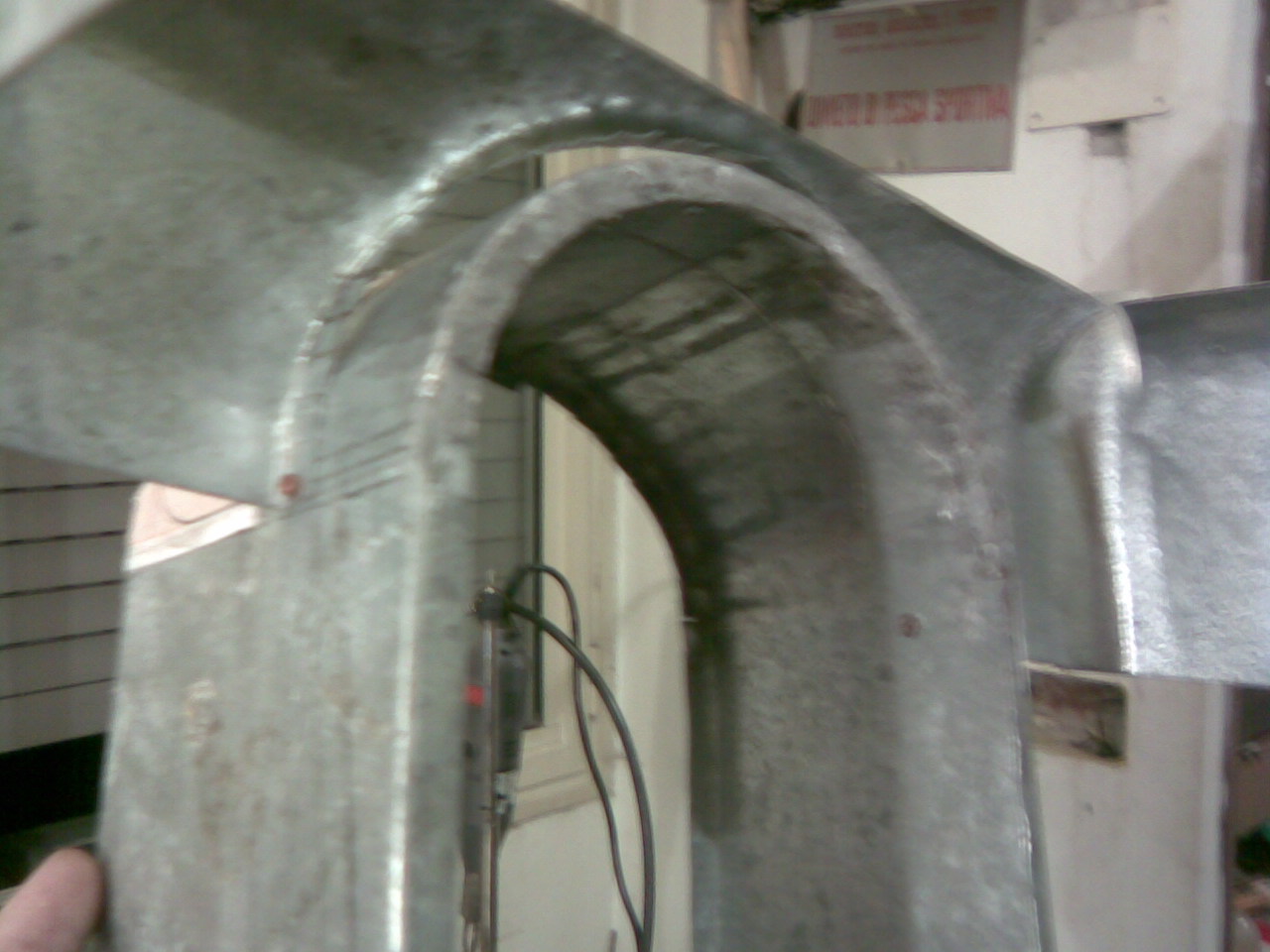

ora fisso il pezzo 1 e il pezzo due con un rivetto per parte , naturalmente a misura :) qui uso un rivetto in rame perche quando salderò i due pezzi rimarrà nello stagno a rinforzare :



la parte anteriore presenta uno spazio sulla curvatura tra il pezzo 1 e il 2 !!
quello spazio è volontario perchè il taglio che ho fatto, di cui parlo sopra, serve a fara allargare il tutto (poi vedrete se ora non capite ) dissaldo e mandero a battuta il tutto.....


Vista da sotto

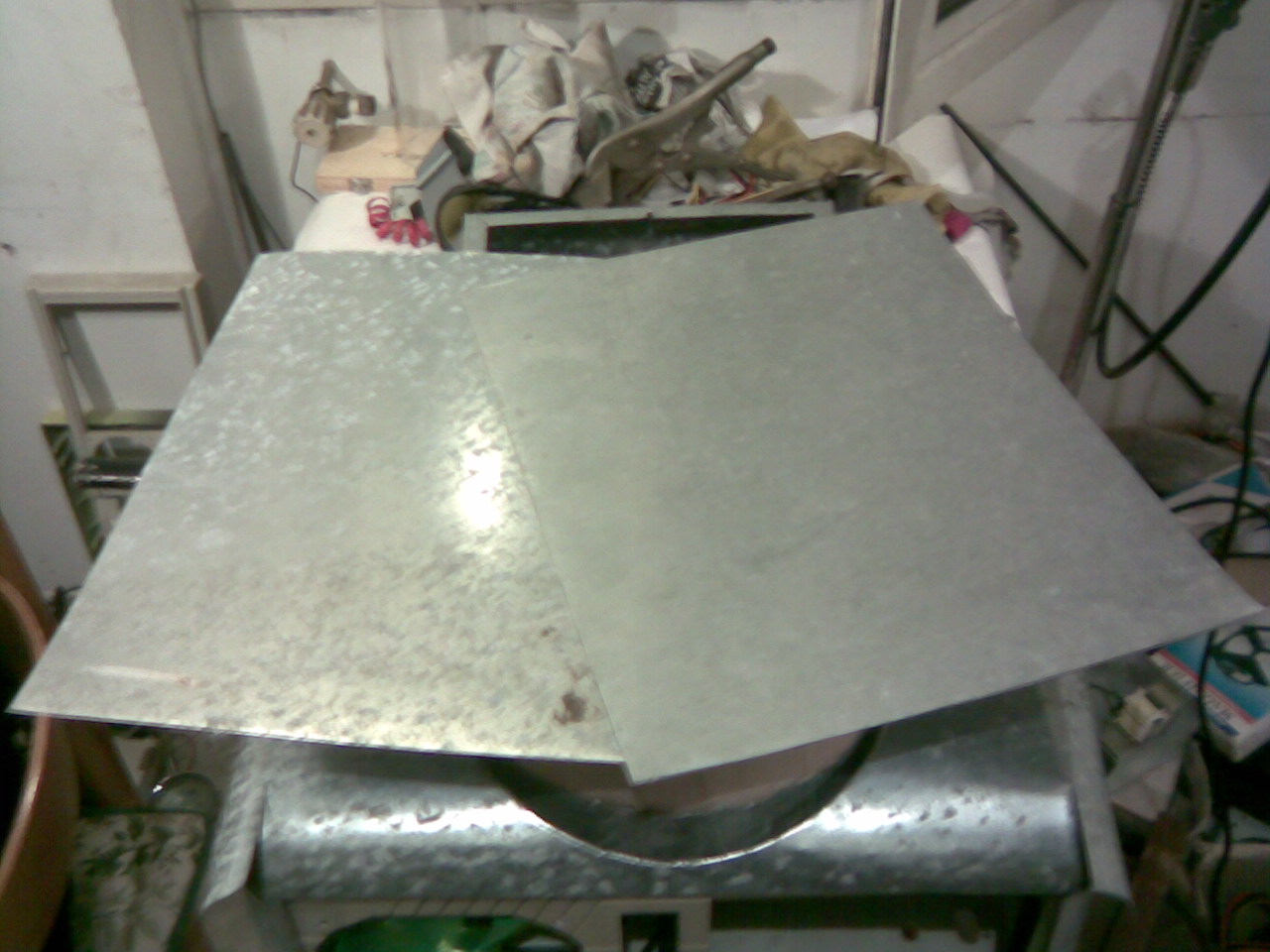

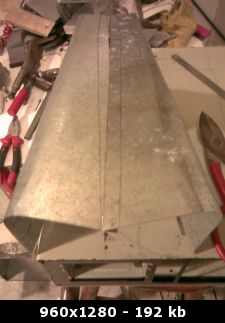

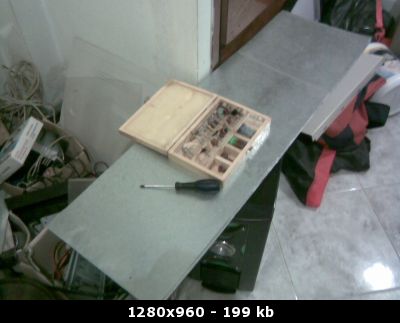

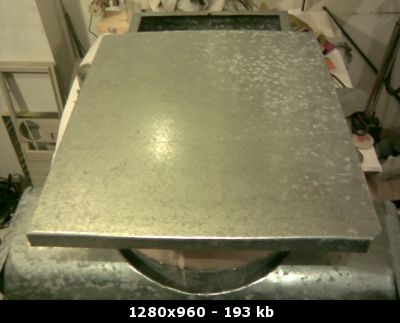

adesso taglio due pezzi 30x25cm da uno dei pezzi di prima 30x100cm, saranno i pezzi 3 e 4

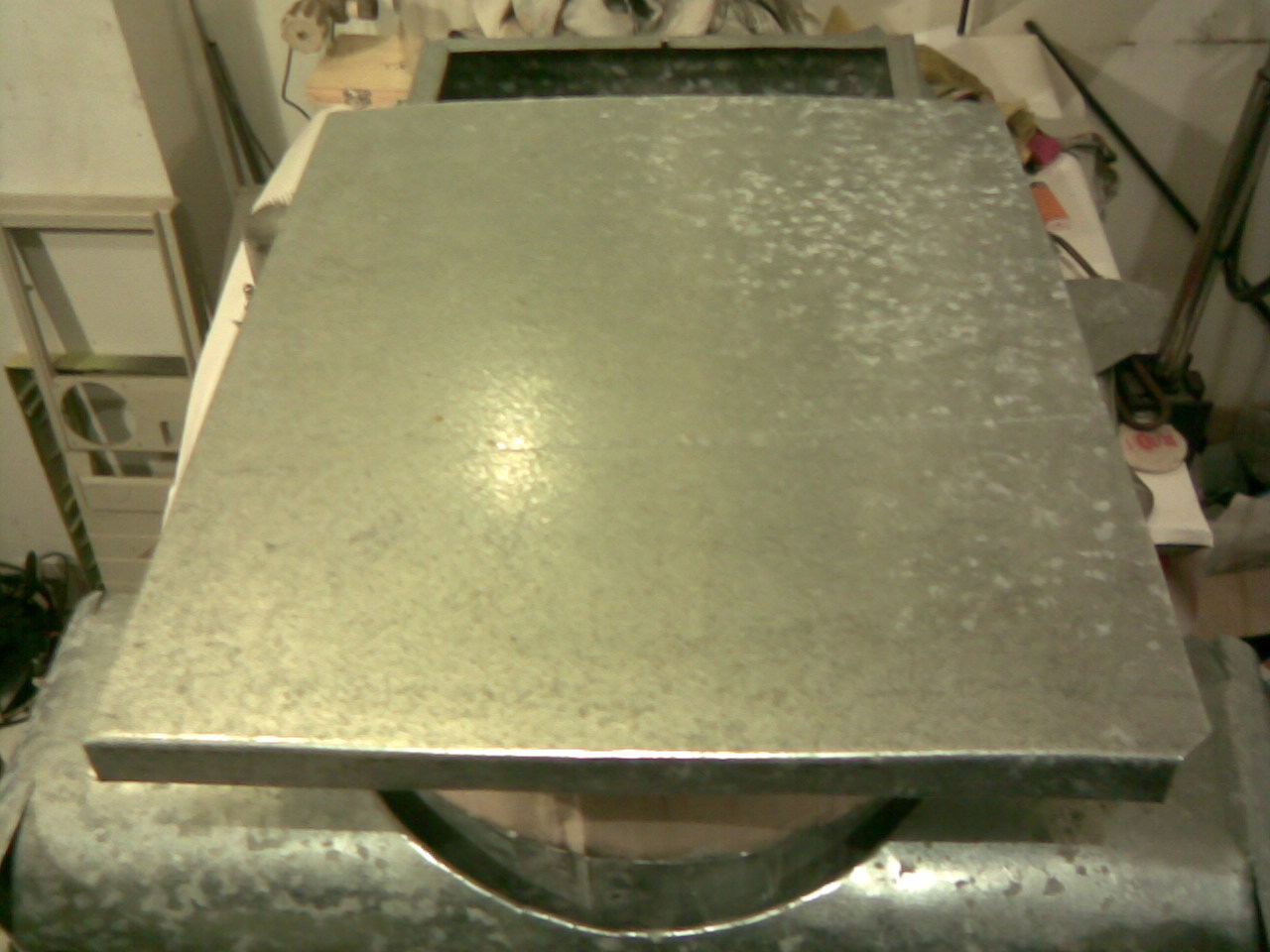

su uno degli angoli da 30cm ripiego un bordo per rinforzo e per aggancio sul pezzo 1

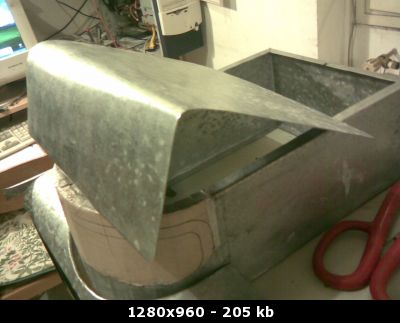

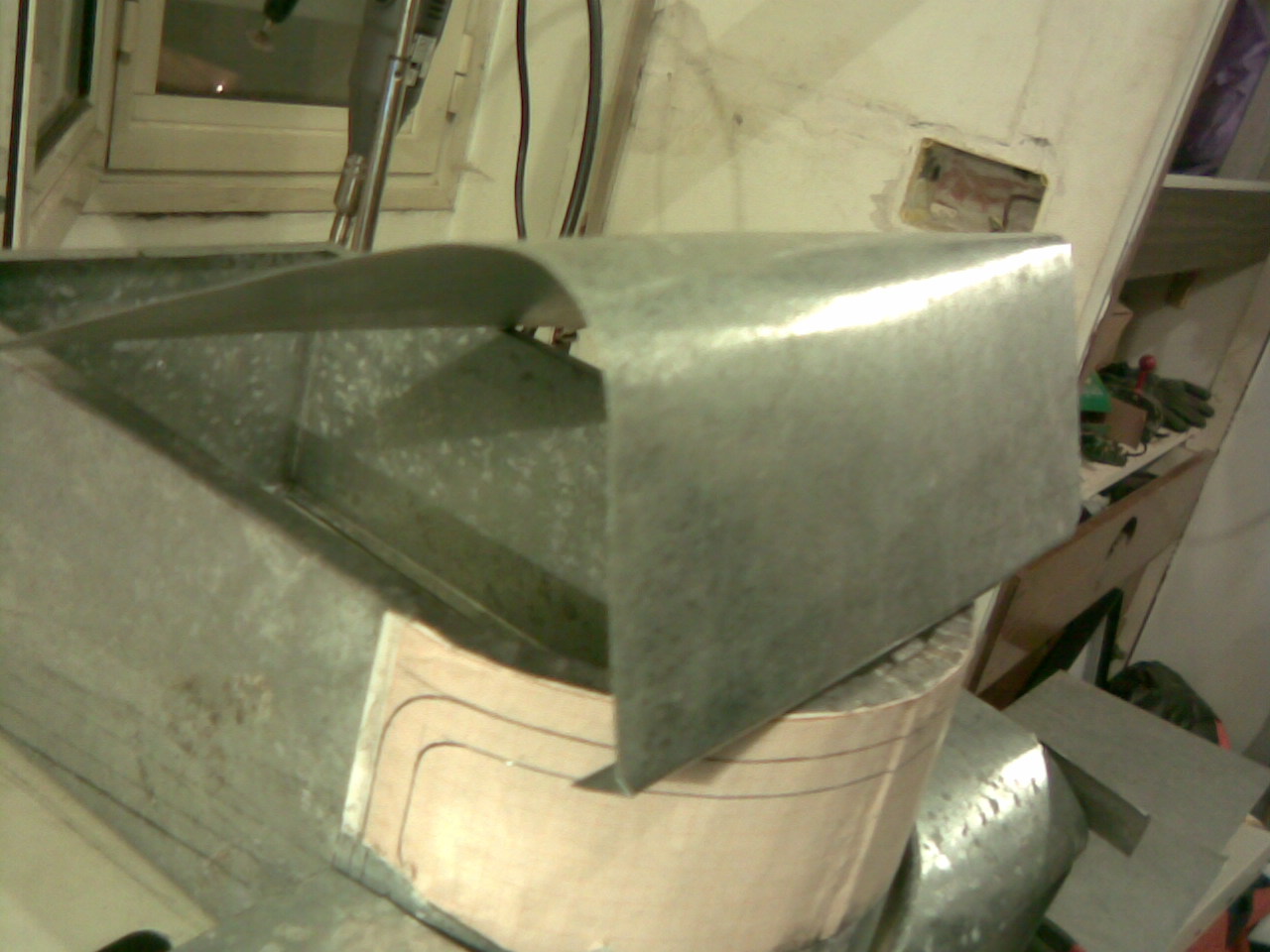

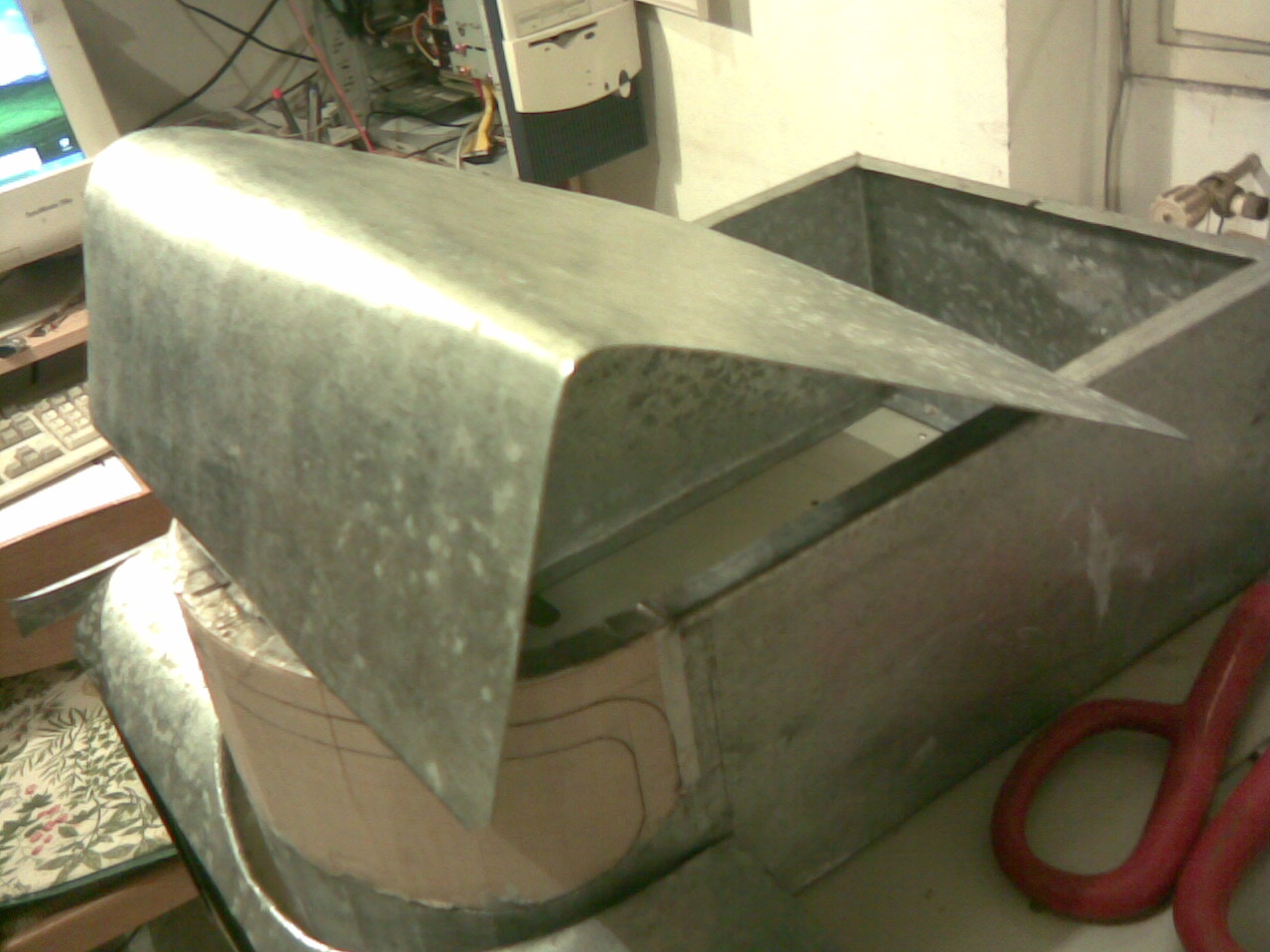

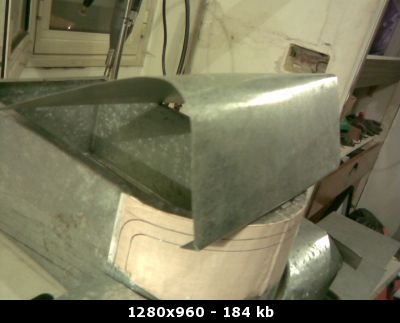

poi i soliti batti, tira ,spingi e cosi via per curvare il pezzo...curvatura un po particolare pero :D :D

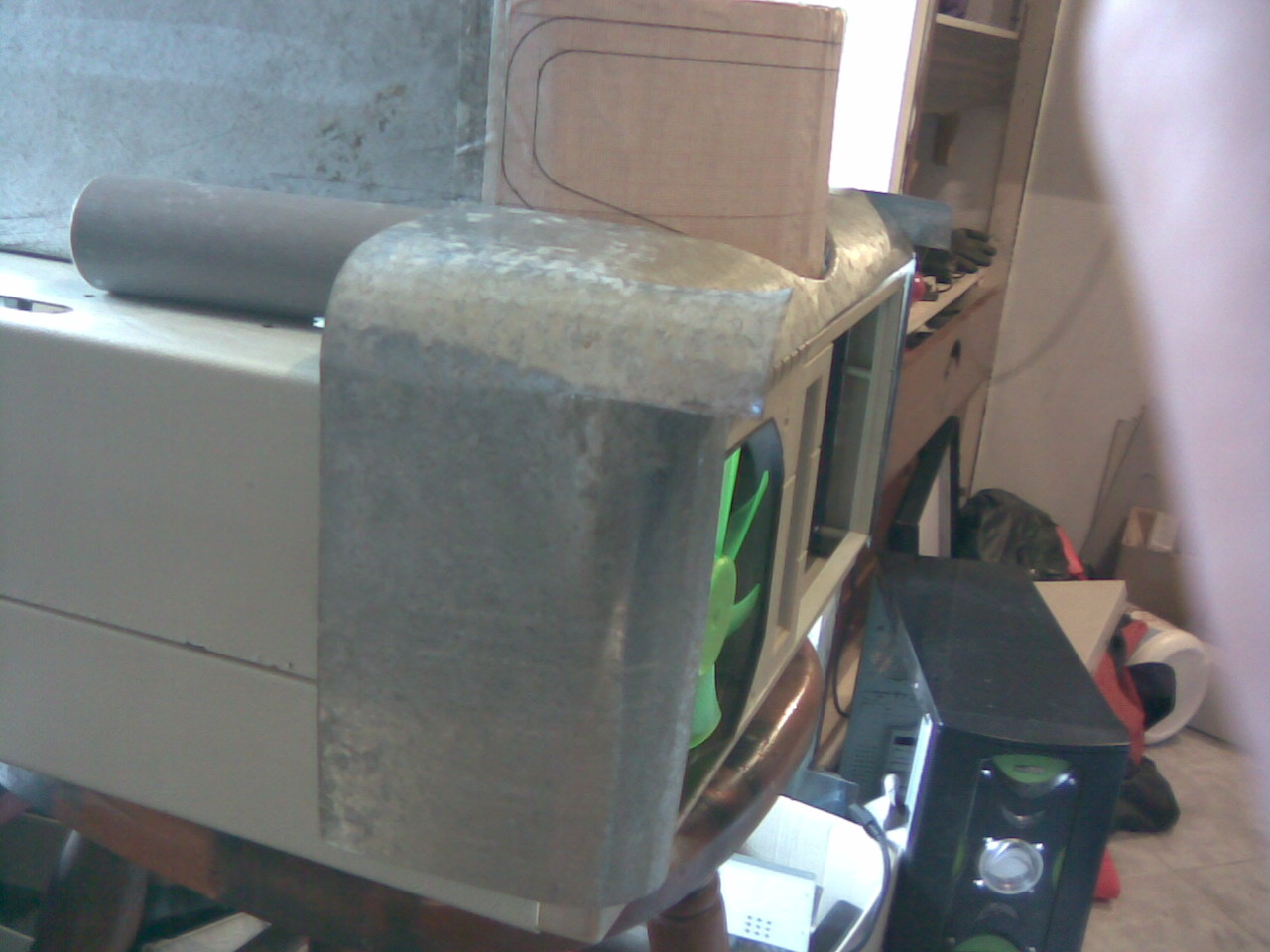

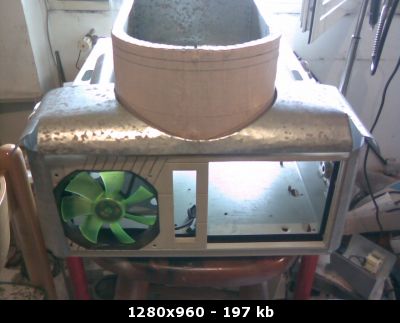

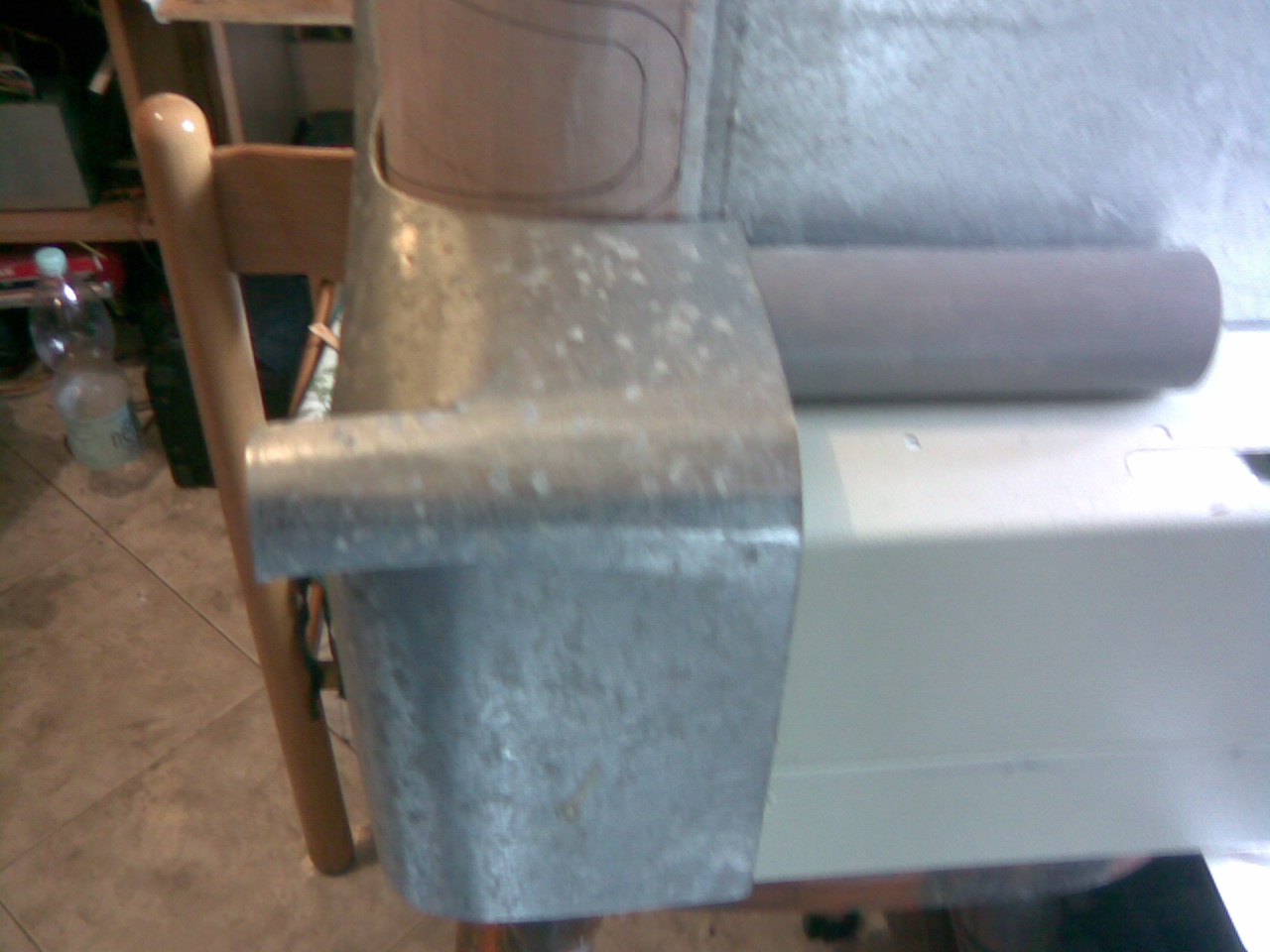

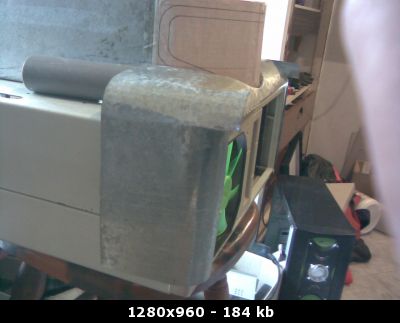

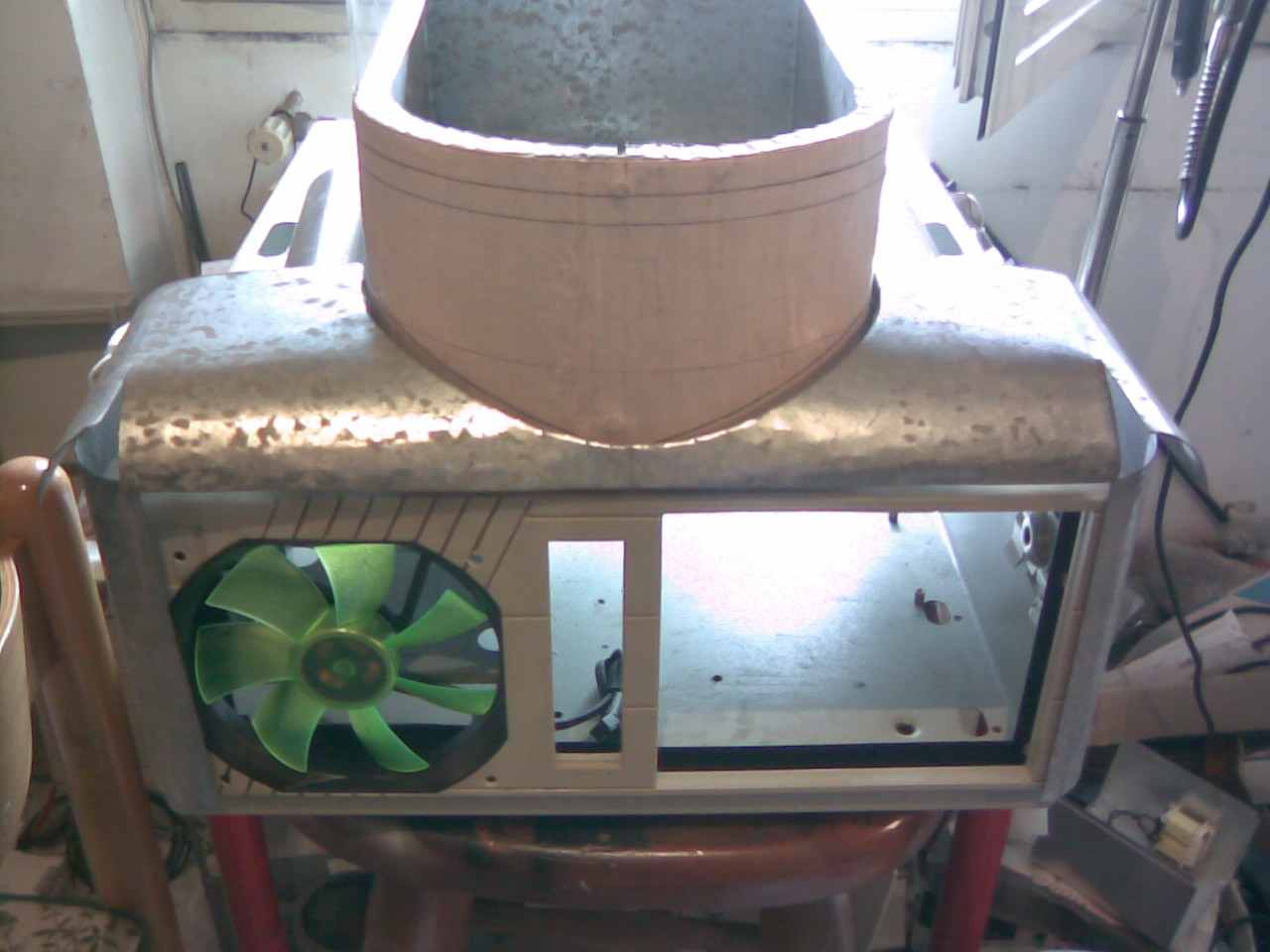

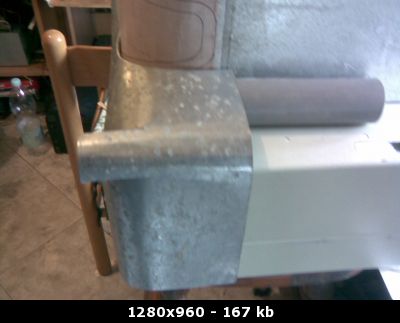

fronte


Retro

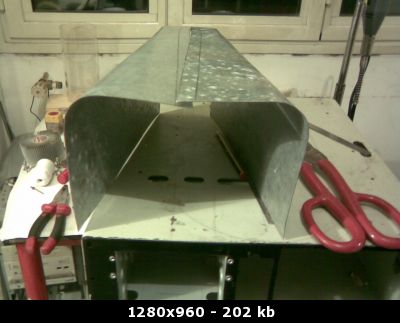

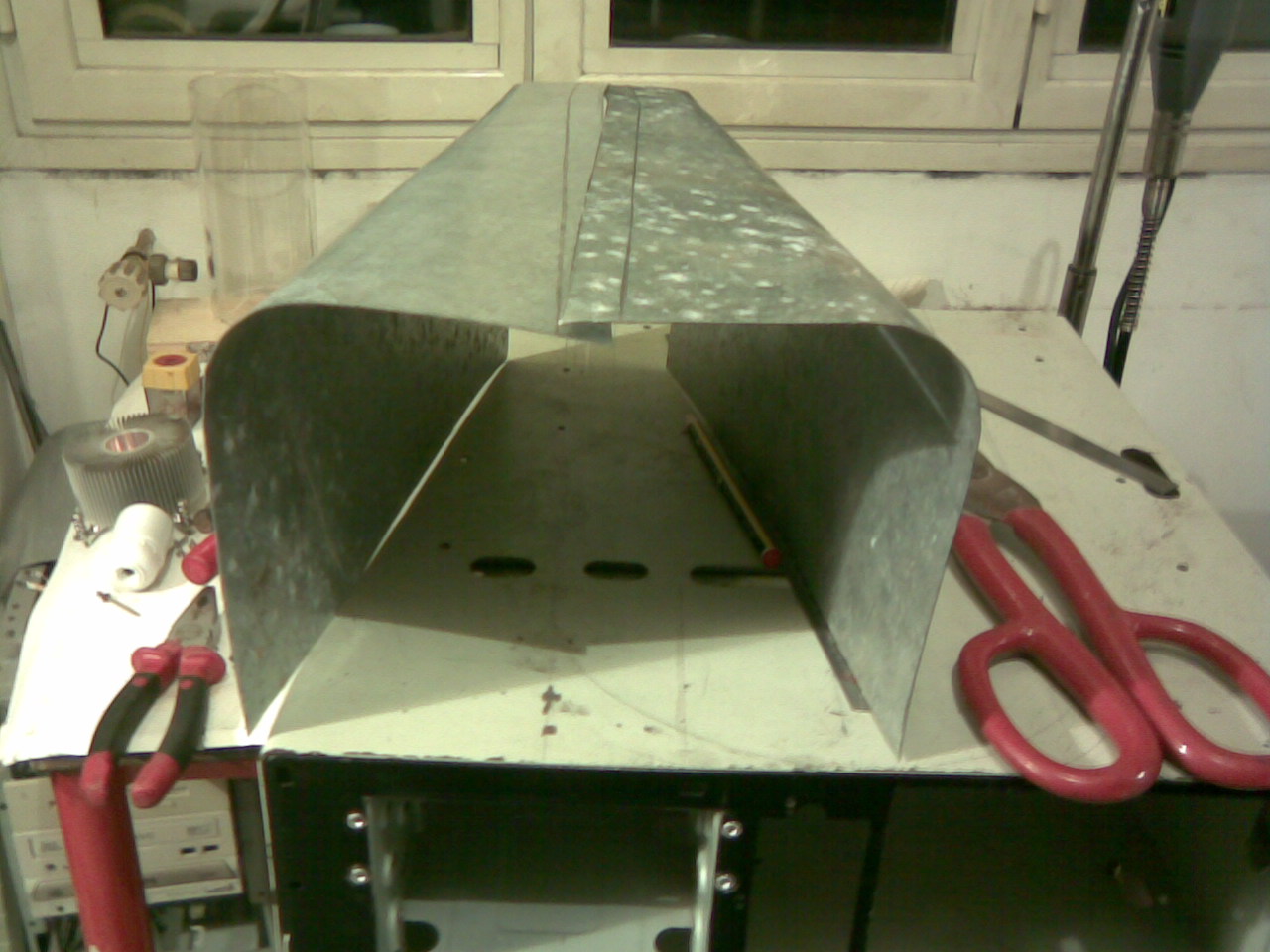

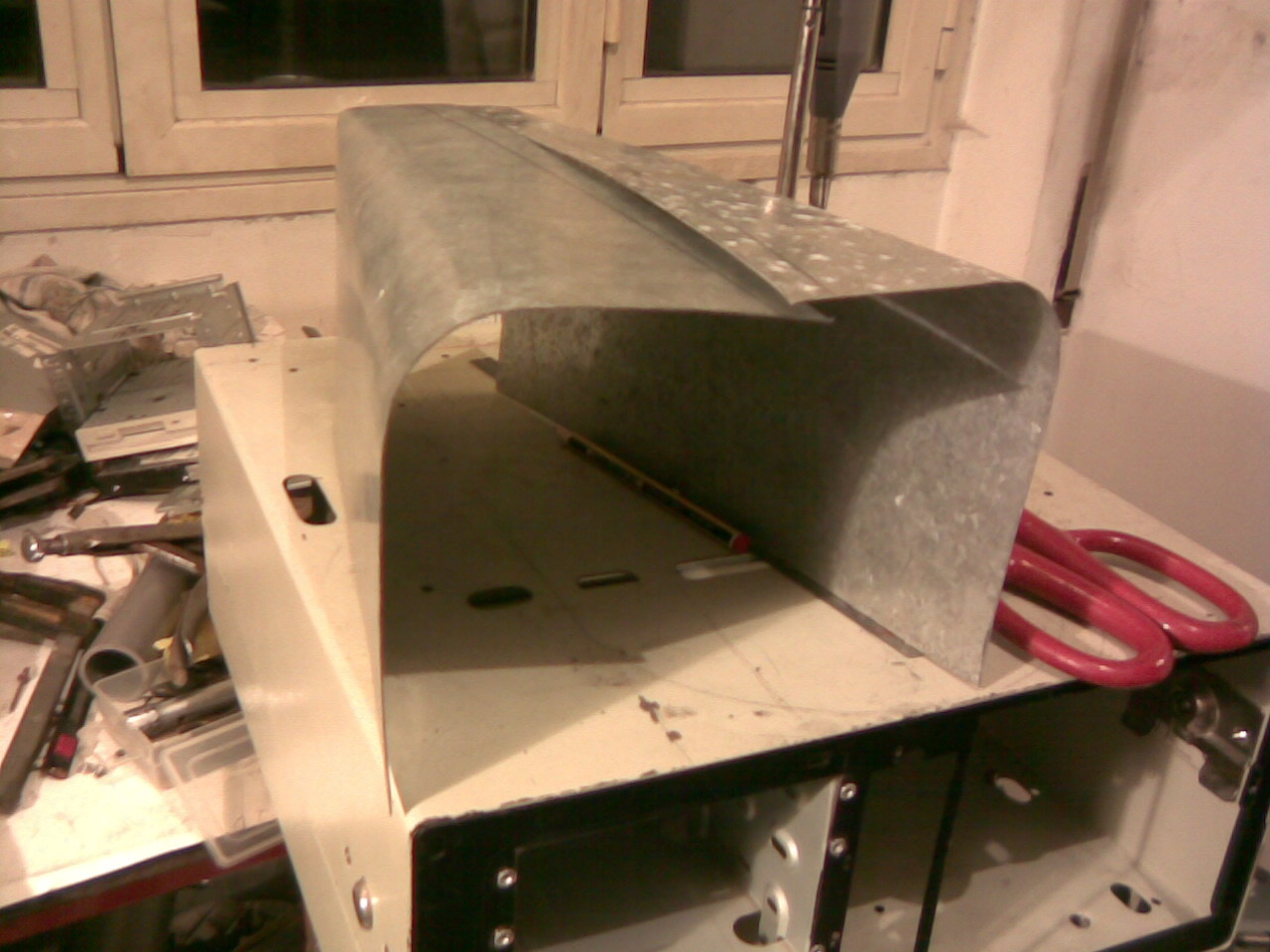

dopo vari aggiustamenti ho quasi raggiunto quello che mi serve!!

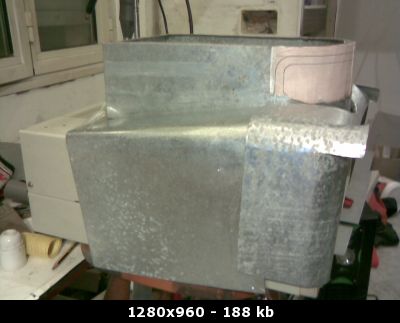

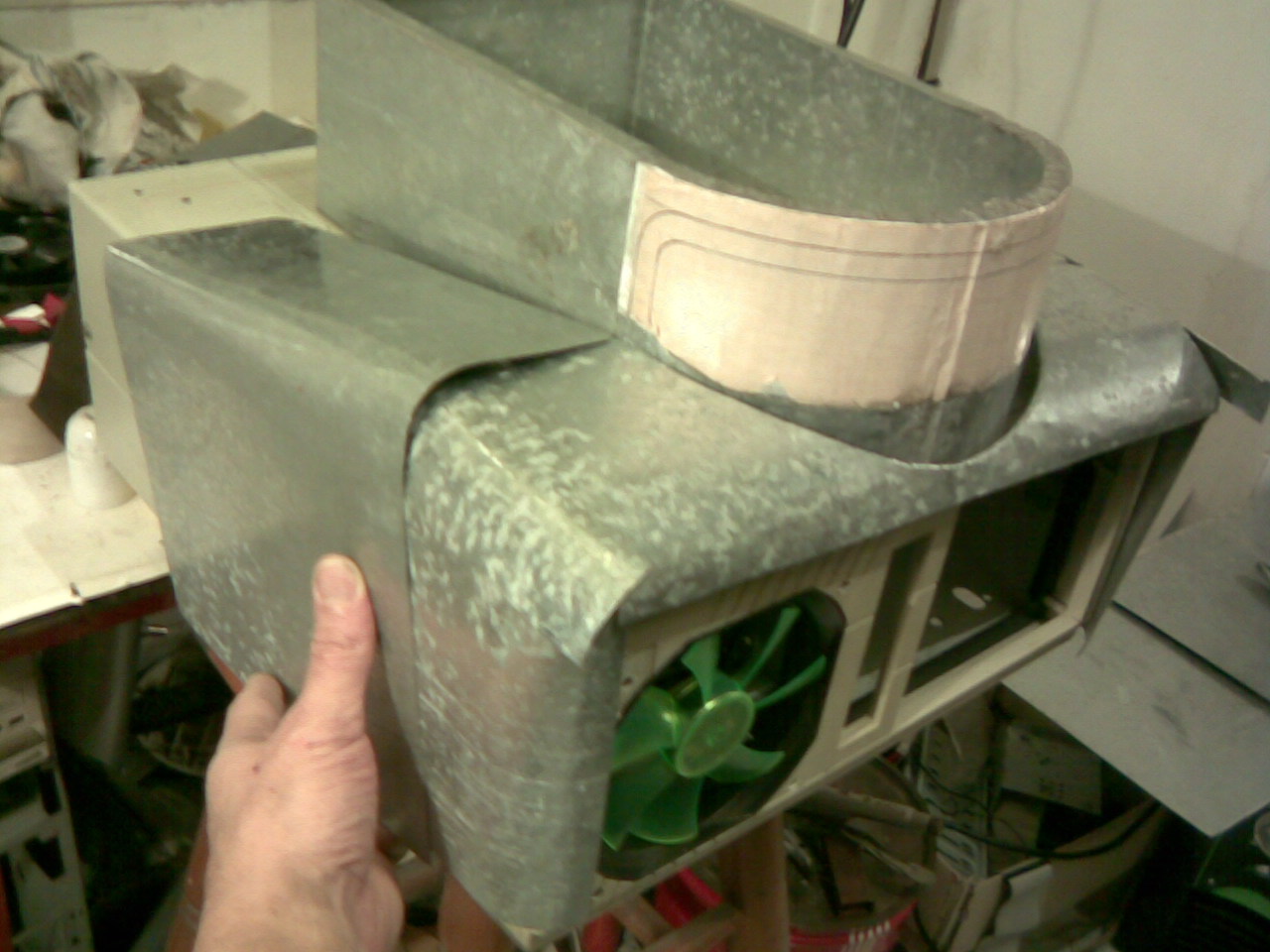

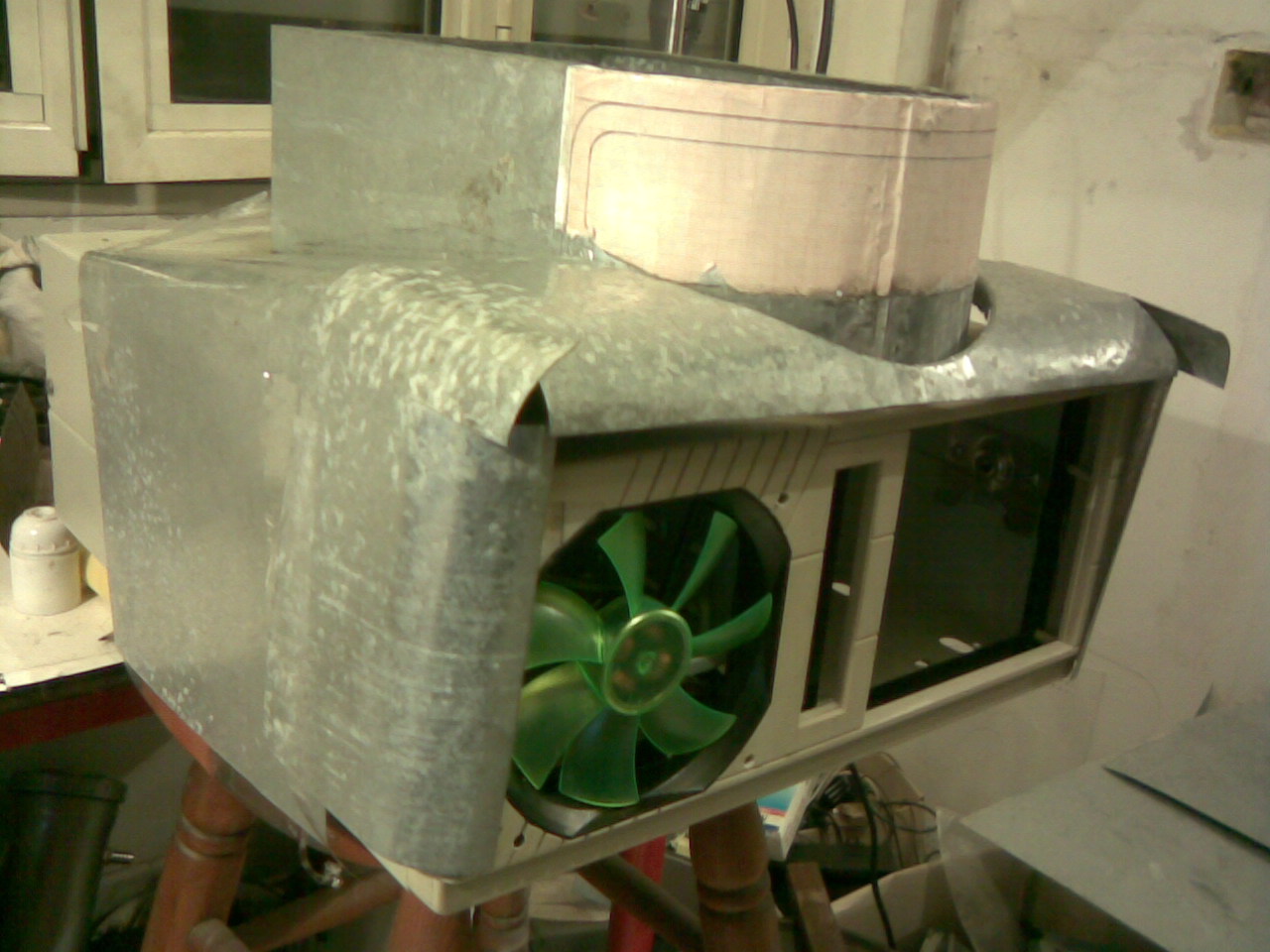

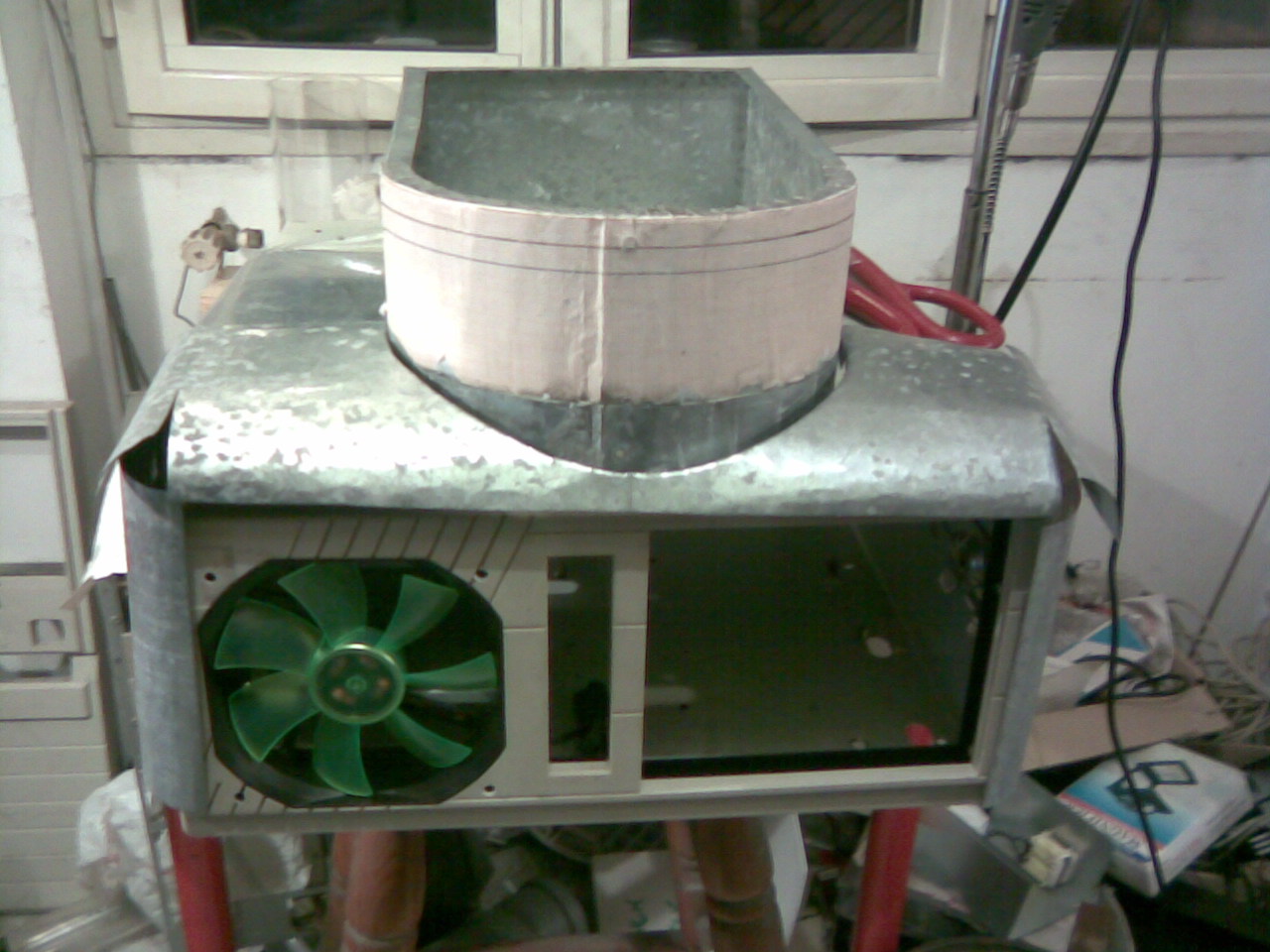

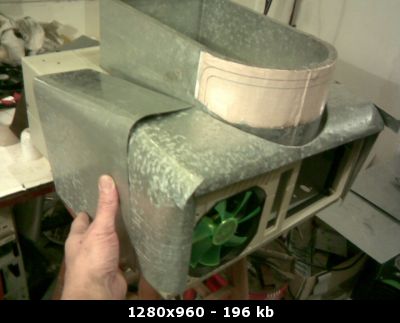

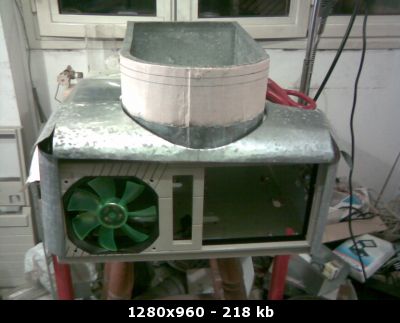

vediamo qui l'insieme che dovrebbe mandare il "Bastard Mod" verso Off



un po di nastro per tenerla al volo






ora mi tocca fare il pezzo 4 uguale al pezzo 3 ma inverso
poi un pò di battutine piegaturine..si c'è ancora un bel pò da fare :roll: :roll:
per ora è tutto
a presto

[black_storm]

per me il bastard mode è ancora on e continuo a immaginarlo come un sottomarino dei beatles.... :mad:

[John_Doe]

per me il bastard mode è ancora on e continuo a immaginarlo come un sottomarino dei beatles.... :mad:

infatti dicevo che dovrebbe mandare verso Off, mica che era OFF totale :twisted: :twisted: :twisted:

comunque rivedendo l'insieme , o deciso di modificare il pezzo 1 :roll: :roll:
forse rifarlo totalmente :roll: :roll: :twisted: + lungo e + largo sul dietro :roll: e 1 cm + basso credo :roll: :roll: sto rivedendo un pochino :D

[black_storm]

mah... vedremo intanto l'idea se ho capito qual'è sembra buona...

[John_Doe]

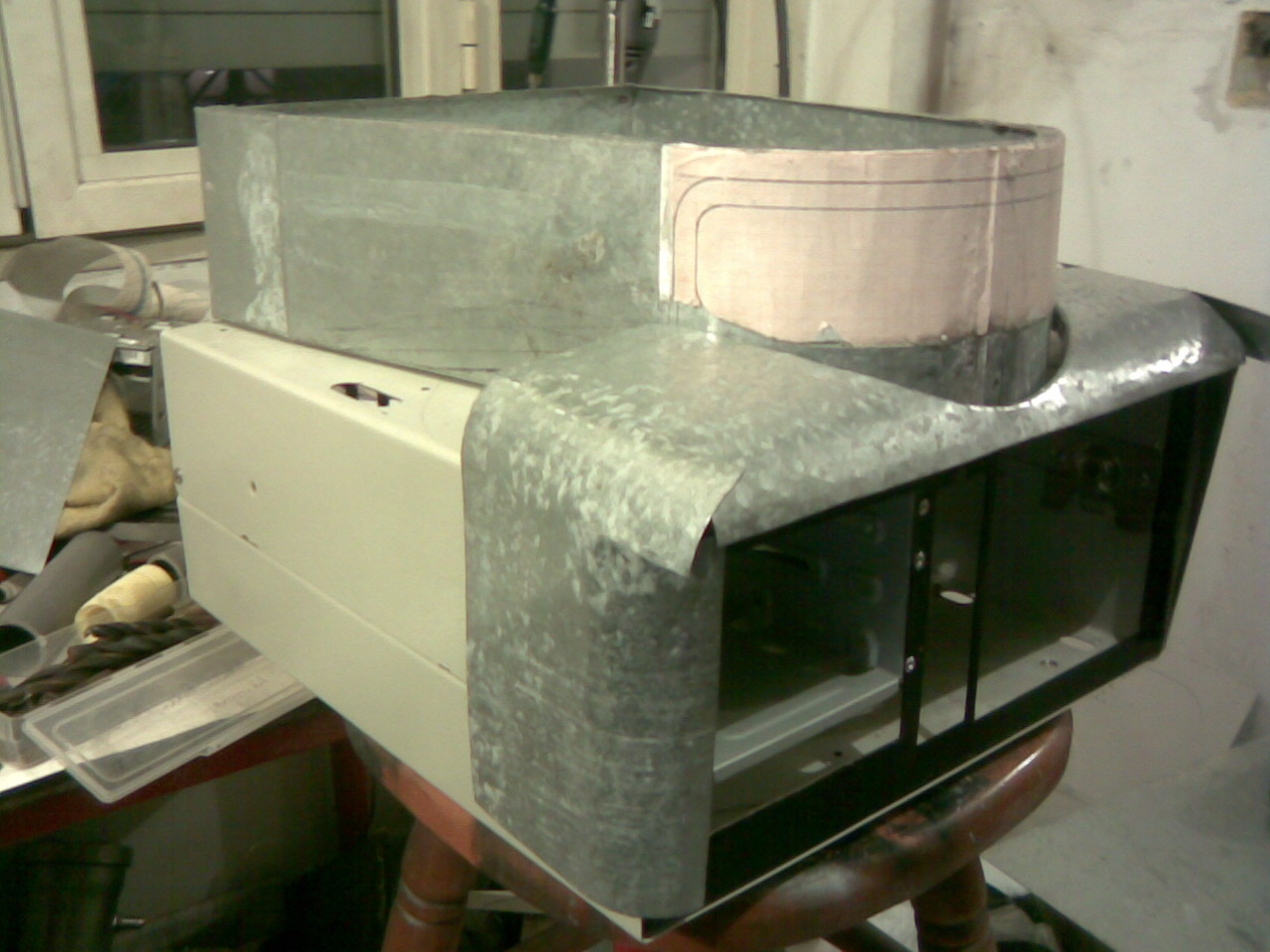

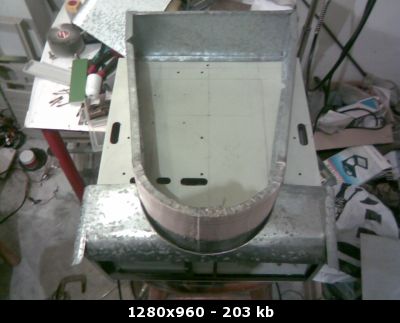

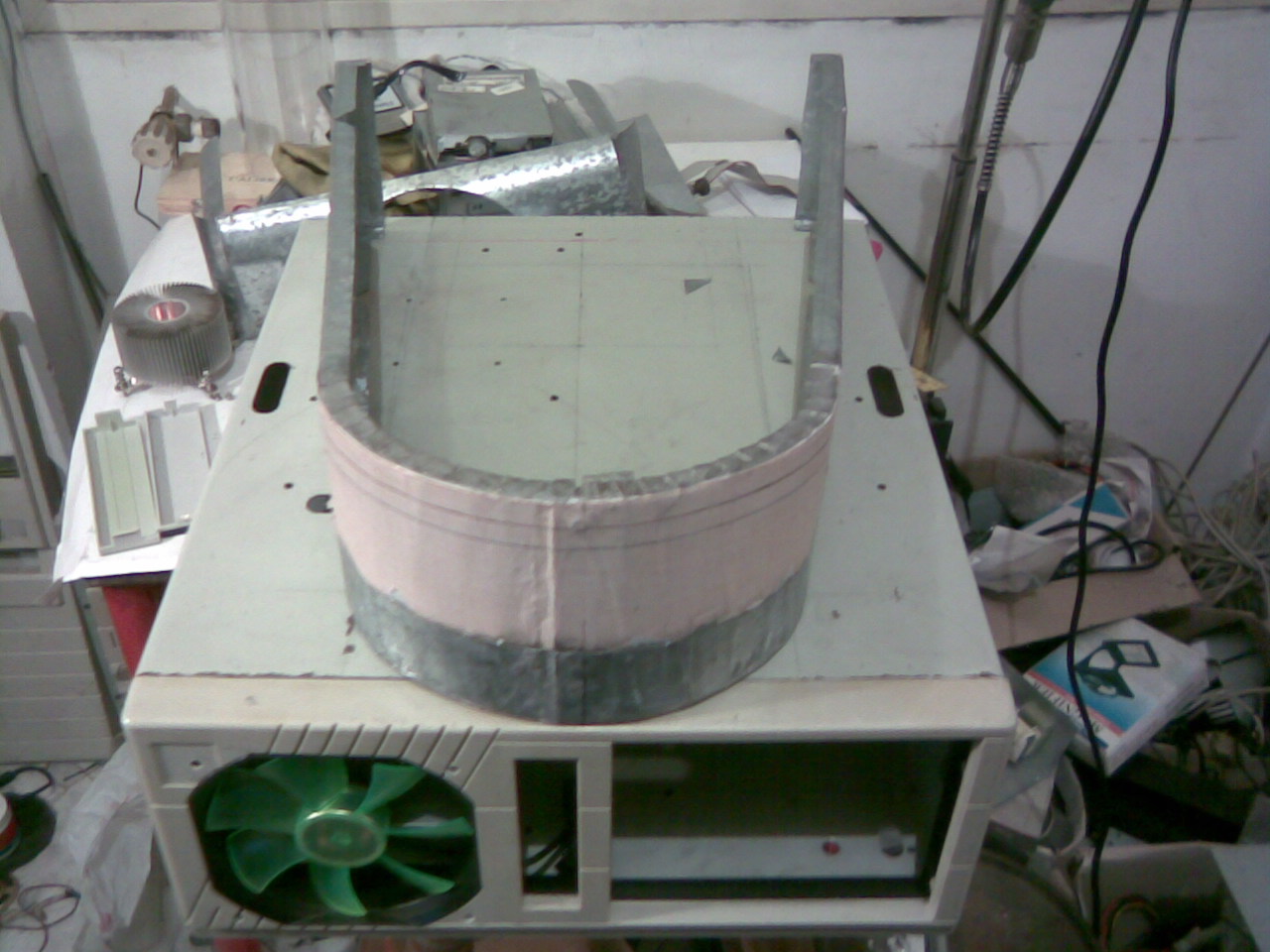

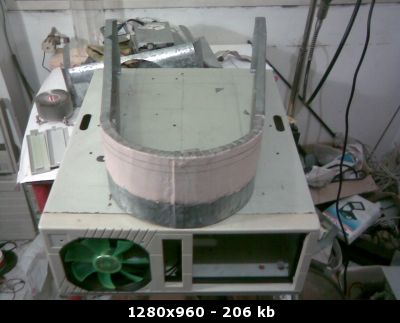

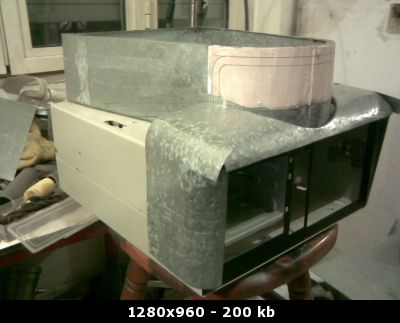

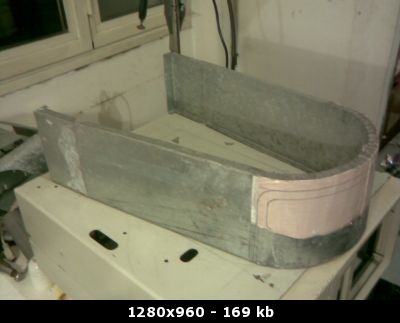

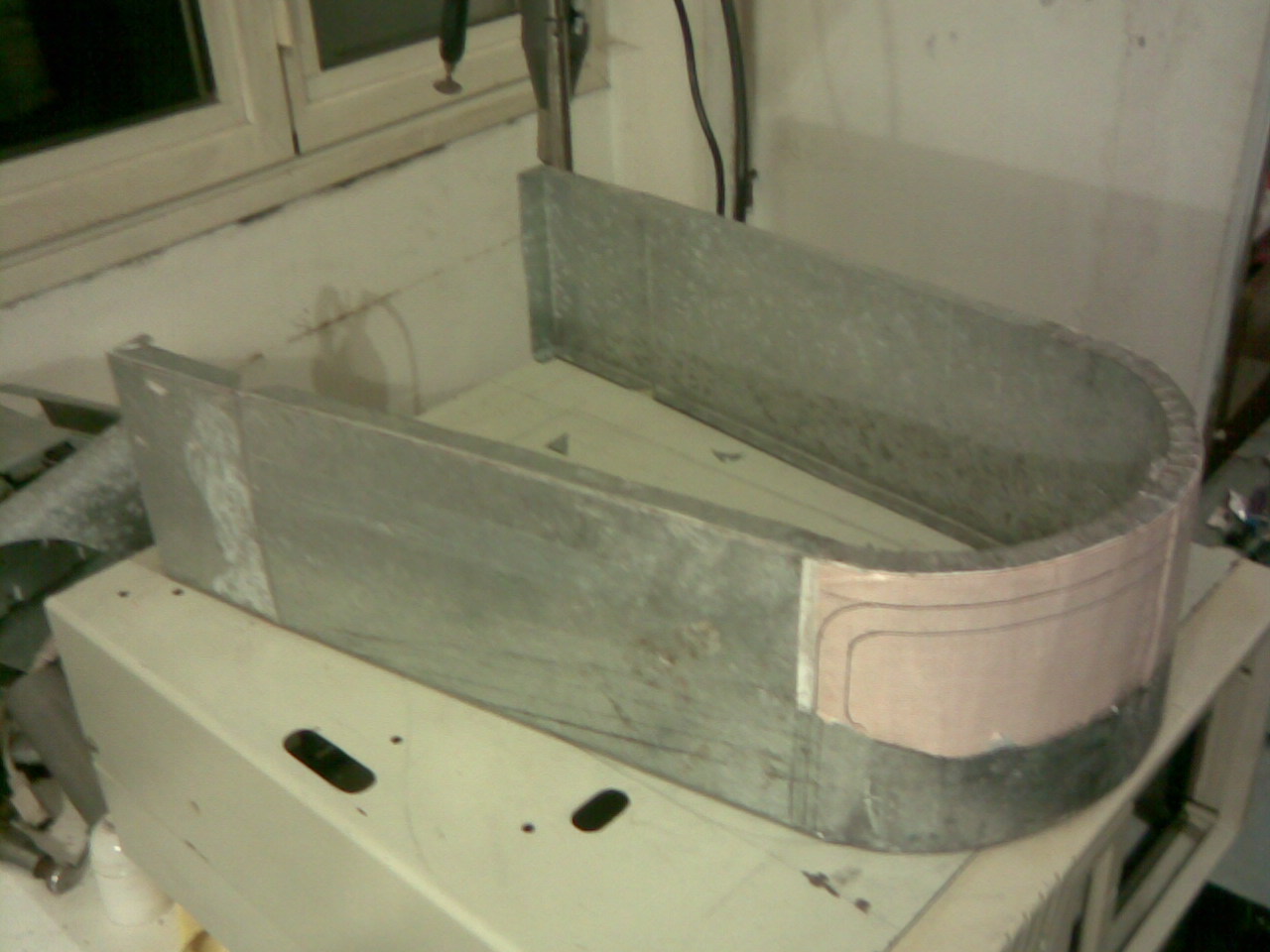

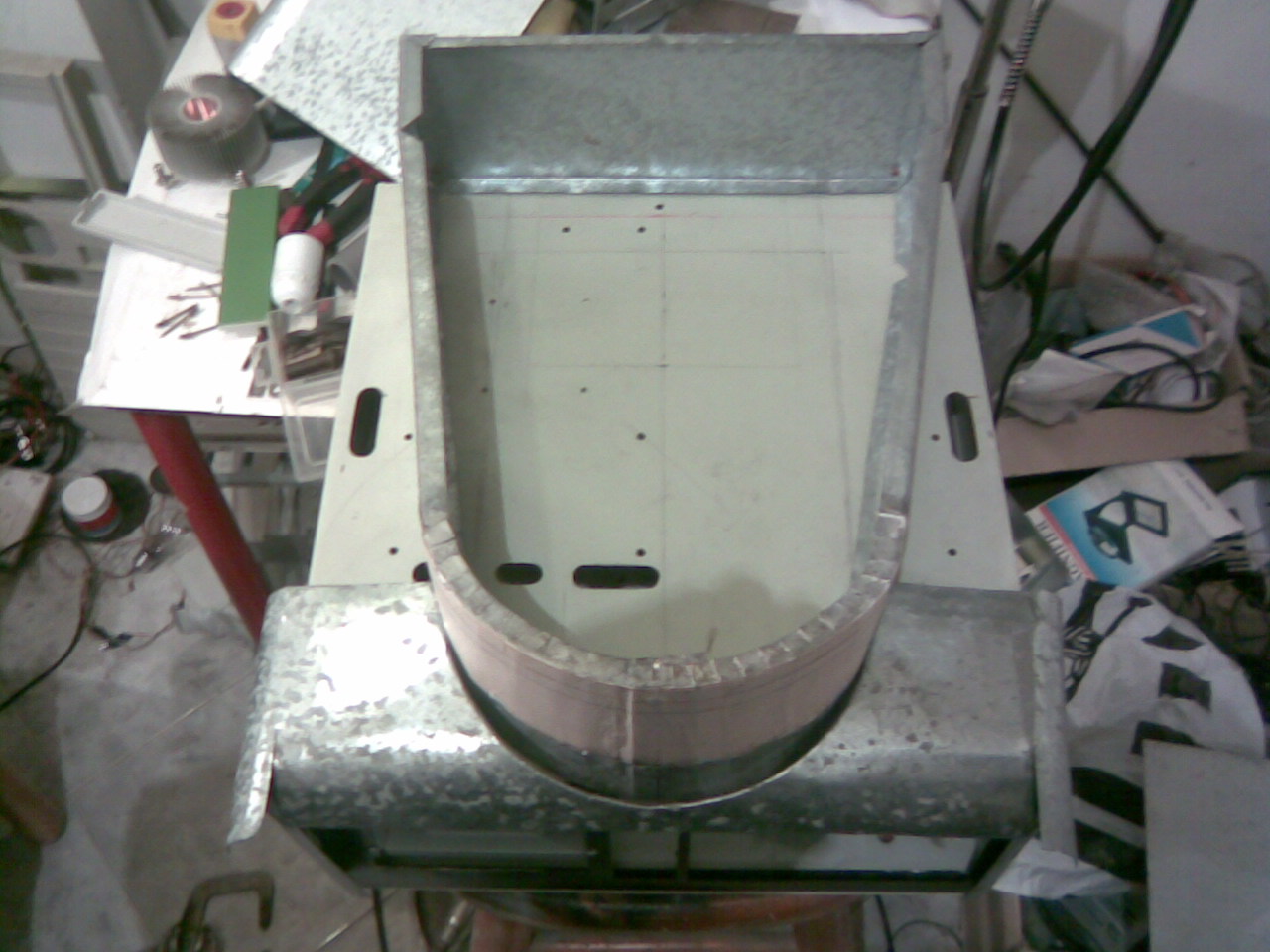

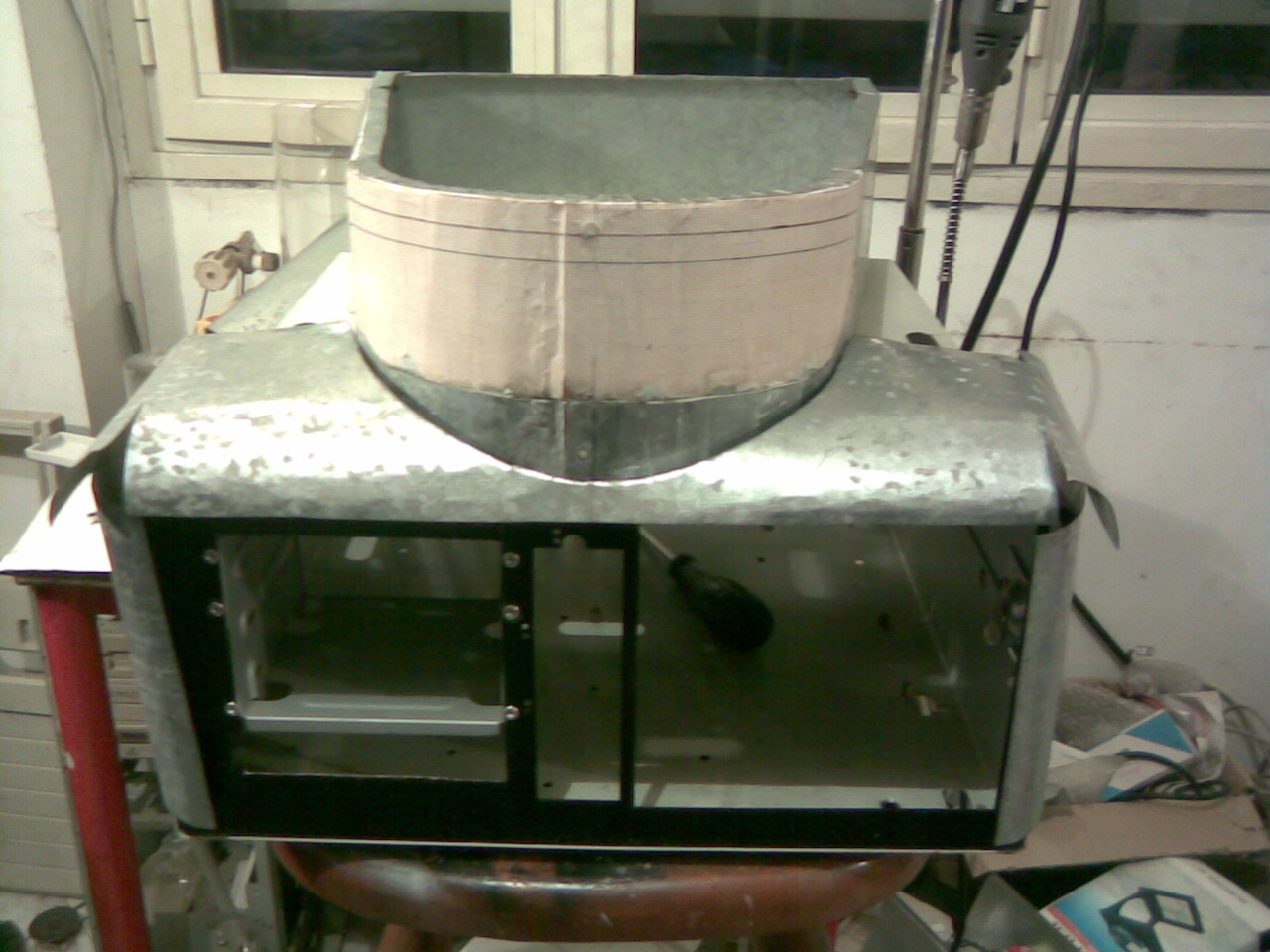

ecco il pezzo1 modificato e allungato :roll: accettabile a mio dire...mha...mmmm :roll:
per ora lo tengo perche dovrò asportare parecchie parti percui .........si rimodellerà!!

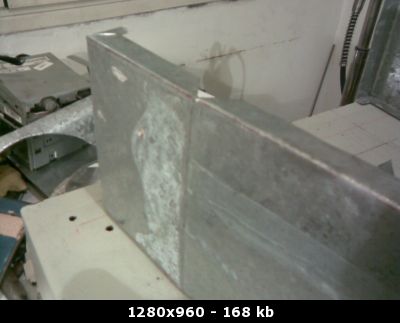

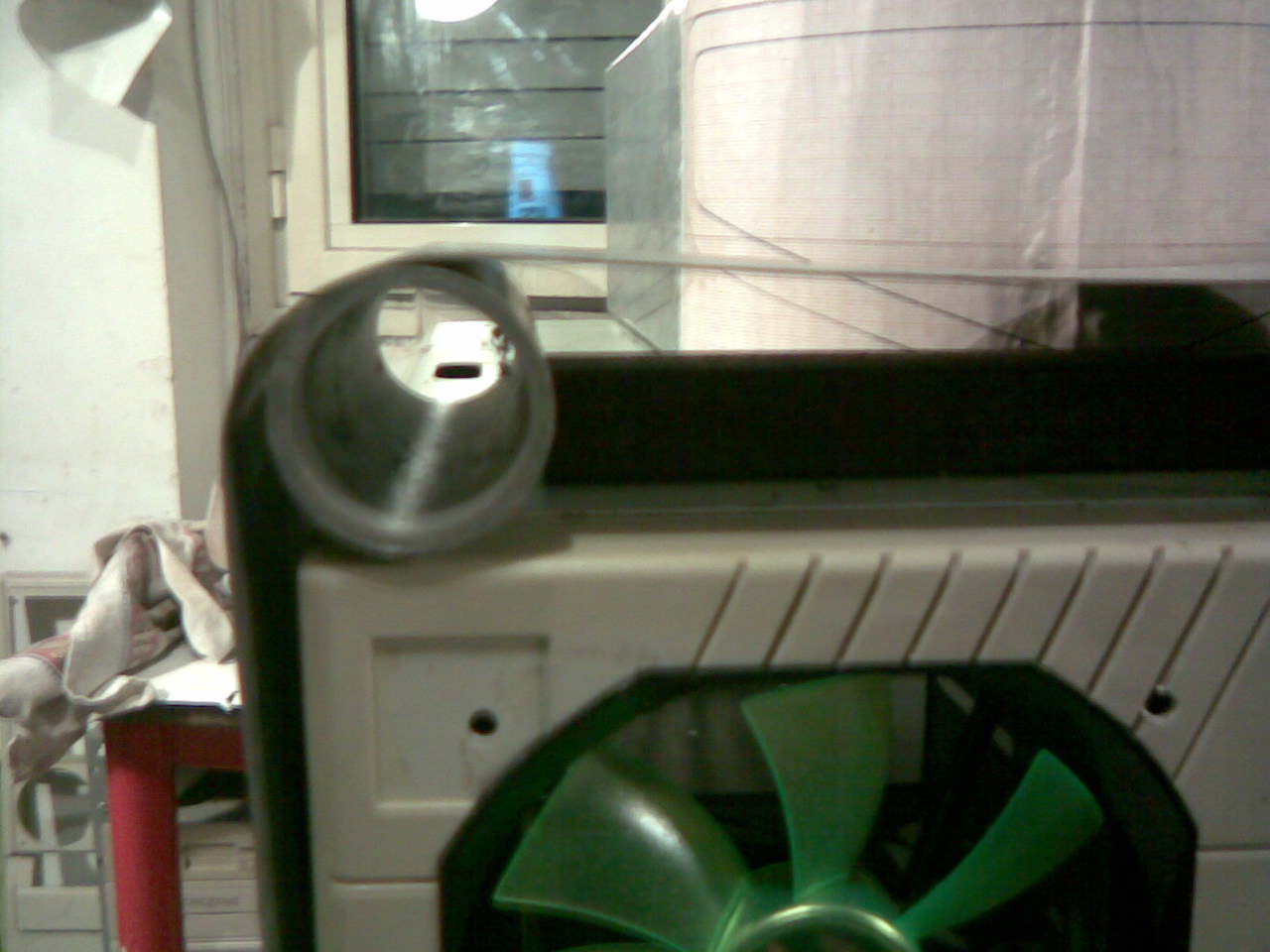

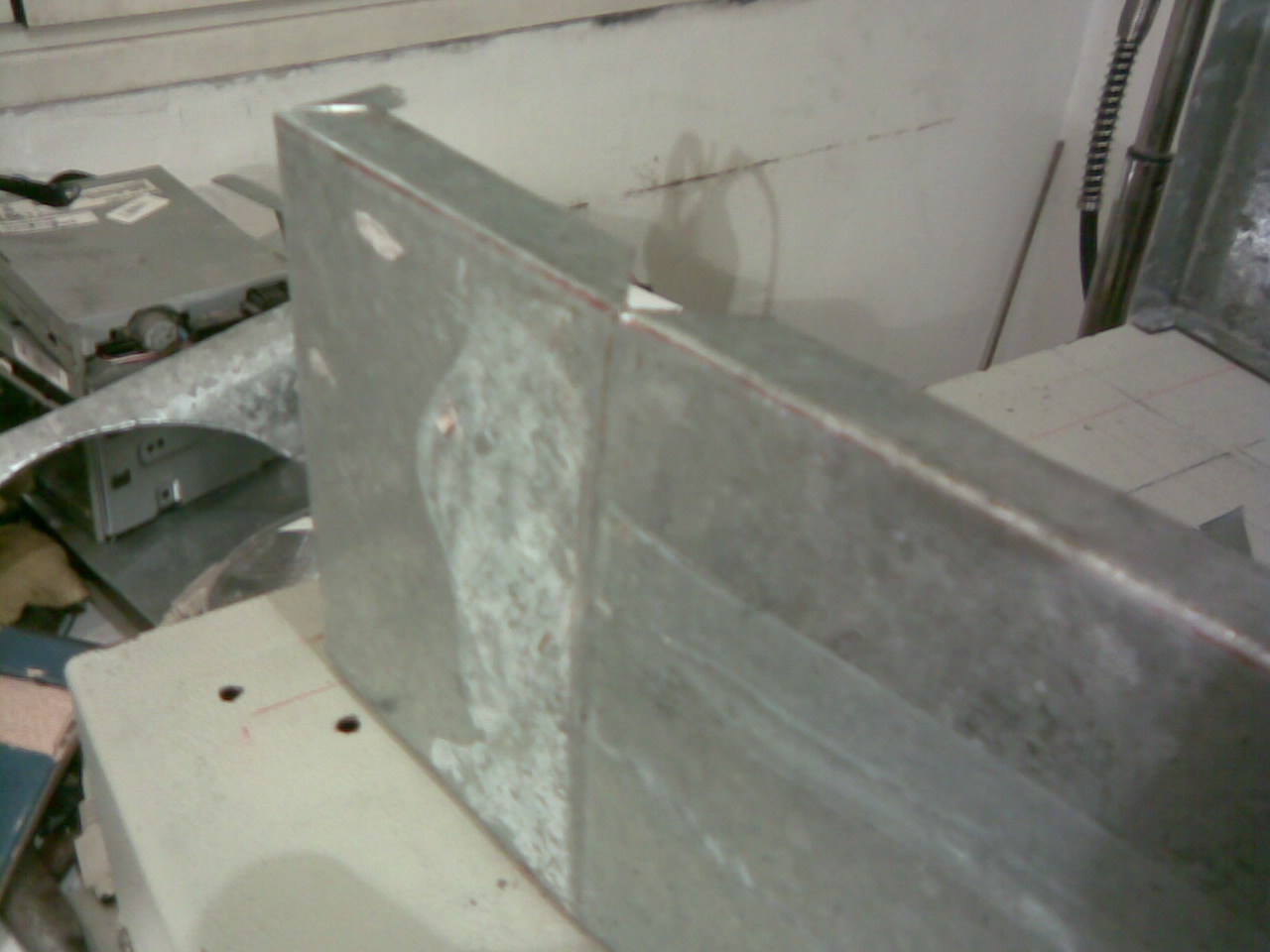

particolare

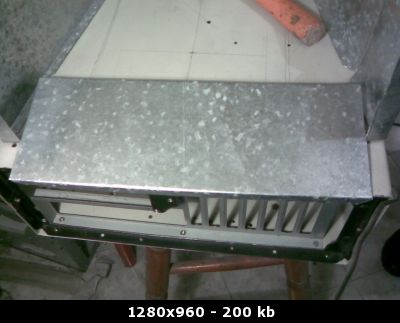

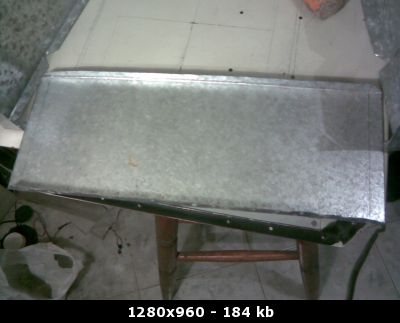

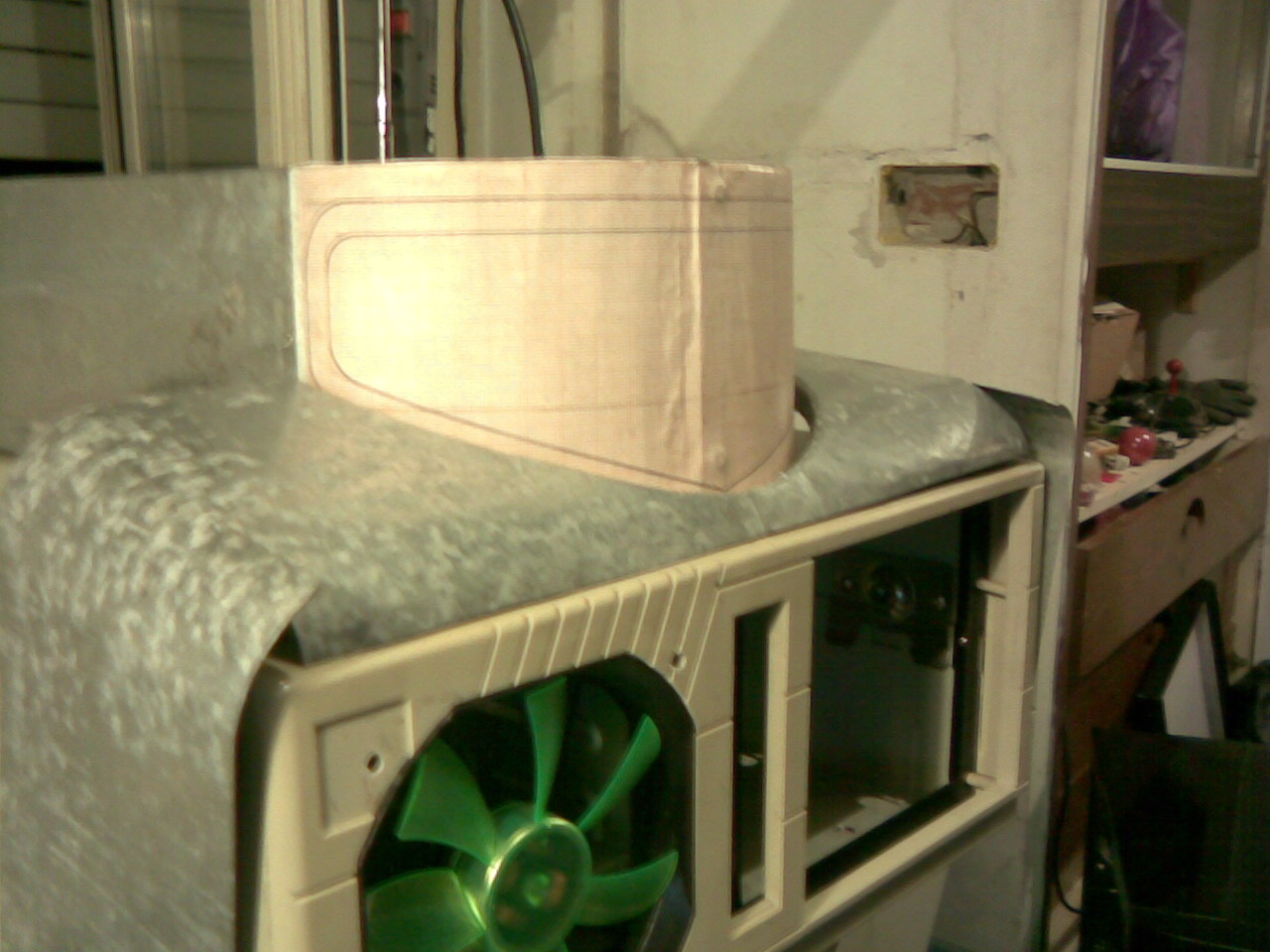

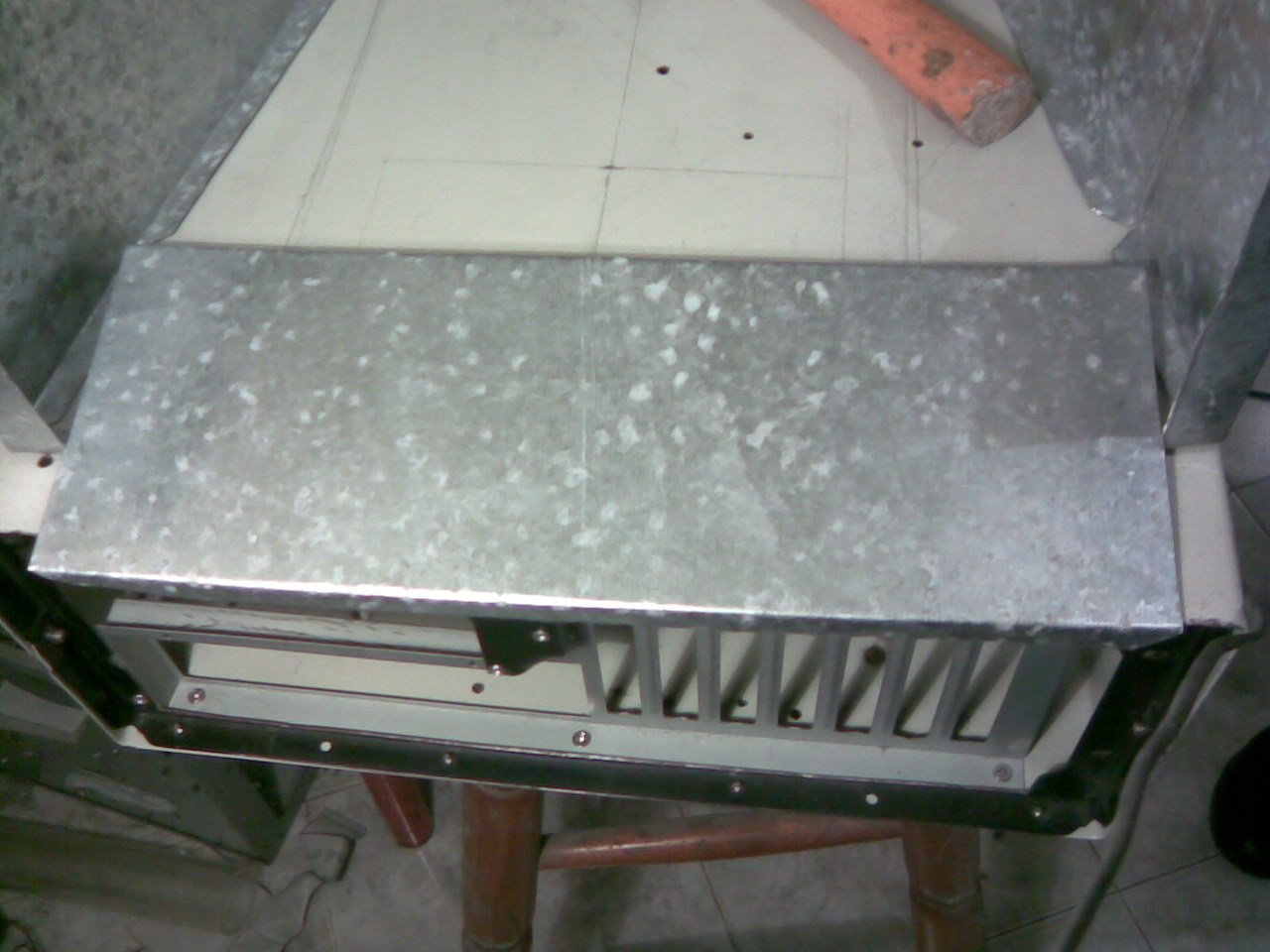

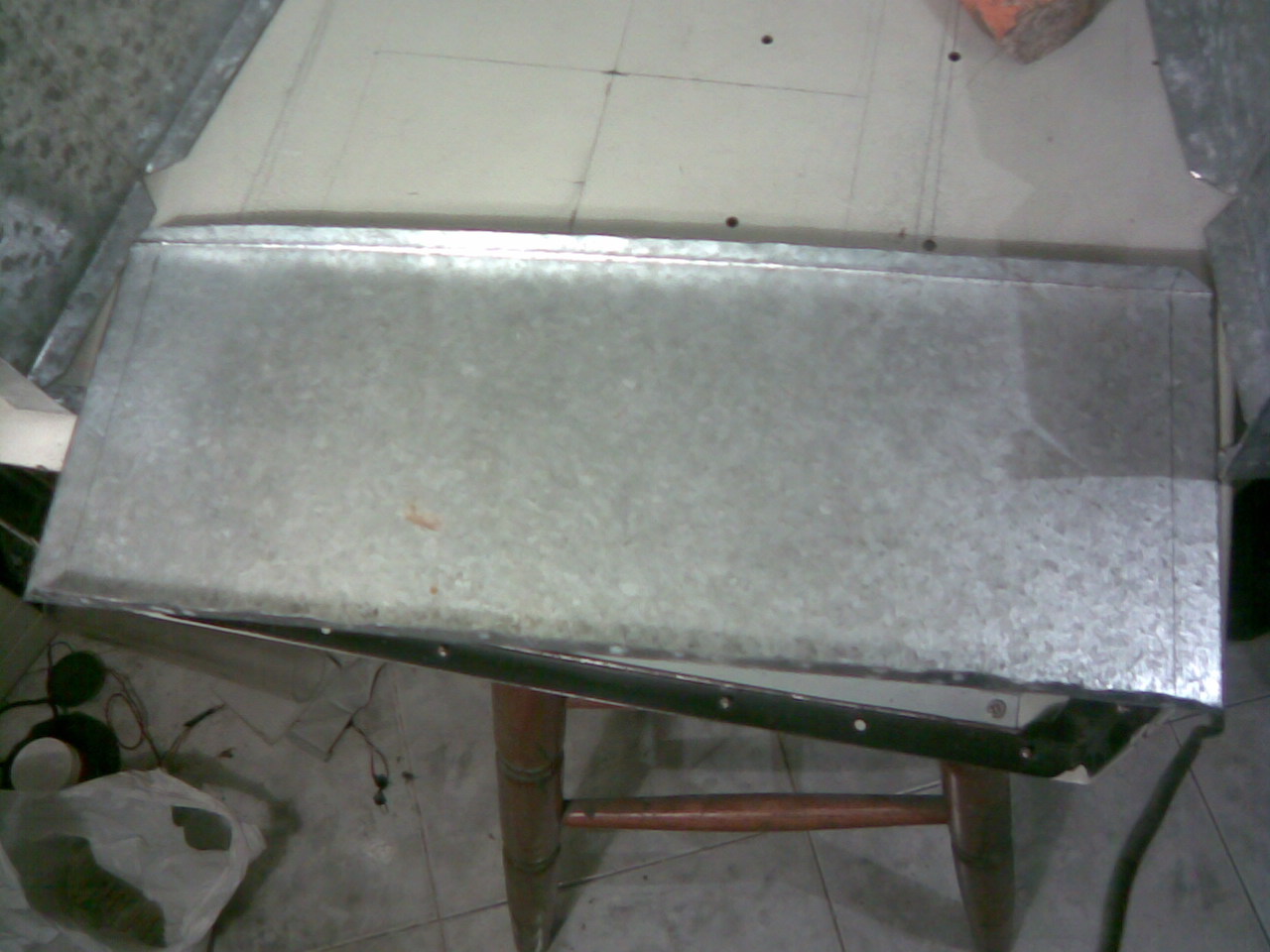

ricostruito nuovo dietro del pezzo 1
Pezzo 1/bis




Continua............................

[John_Doe]

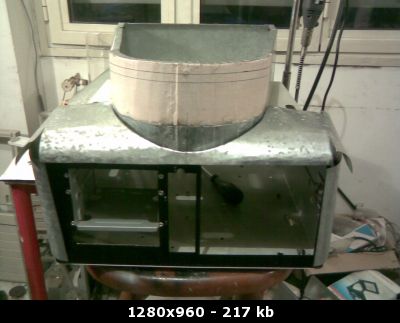

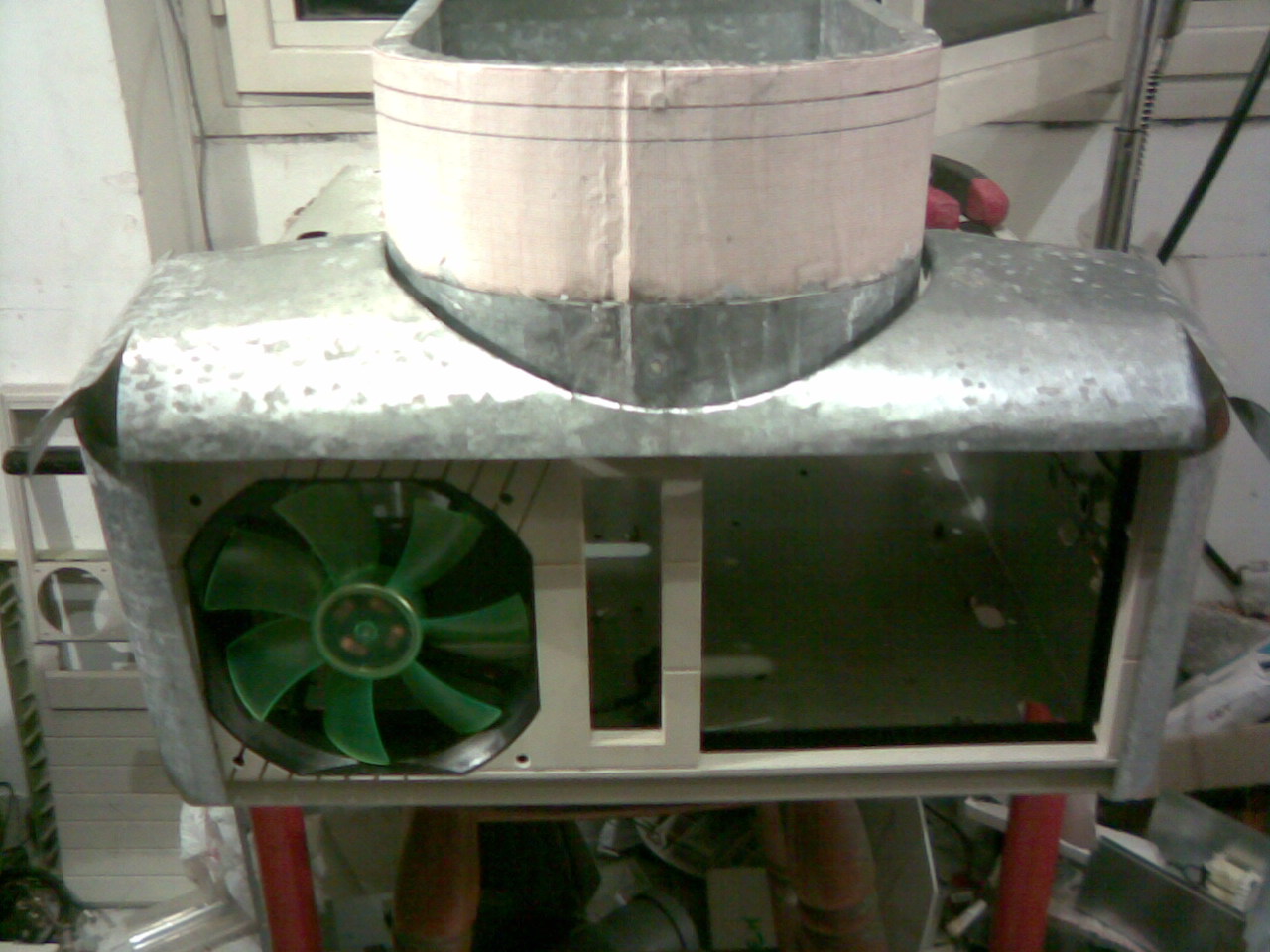

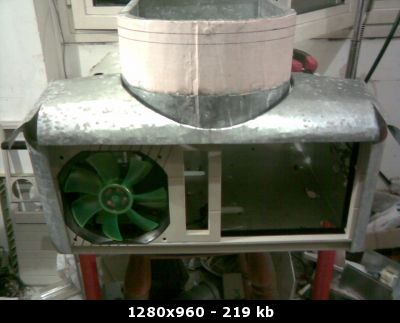

oggi avevo un pò di tempo da dedicare al case ma non avevo il cannello per dissaldare e risaldare il pezzo 1 al pezzo 2 :x percui li o solo riuniti tramite Rivetto a strappo








però devo dire che la modifica dell'allungamento nell'insieme mi soddisfa non poco

continua...........................

[John_Doe]

bene

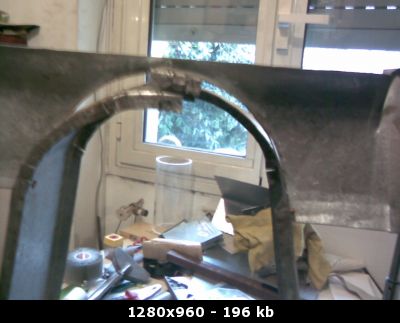

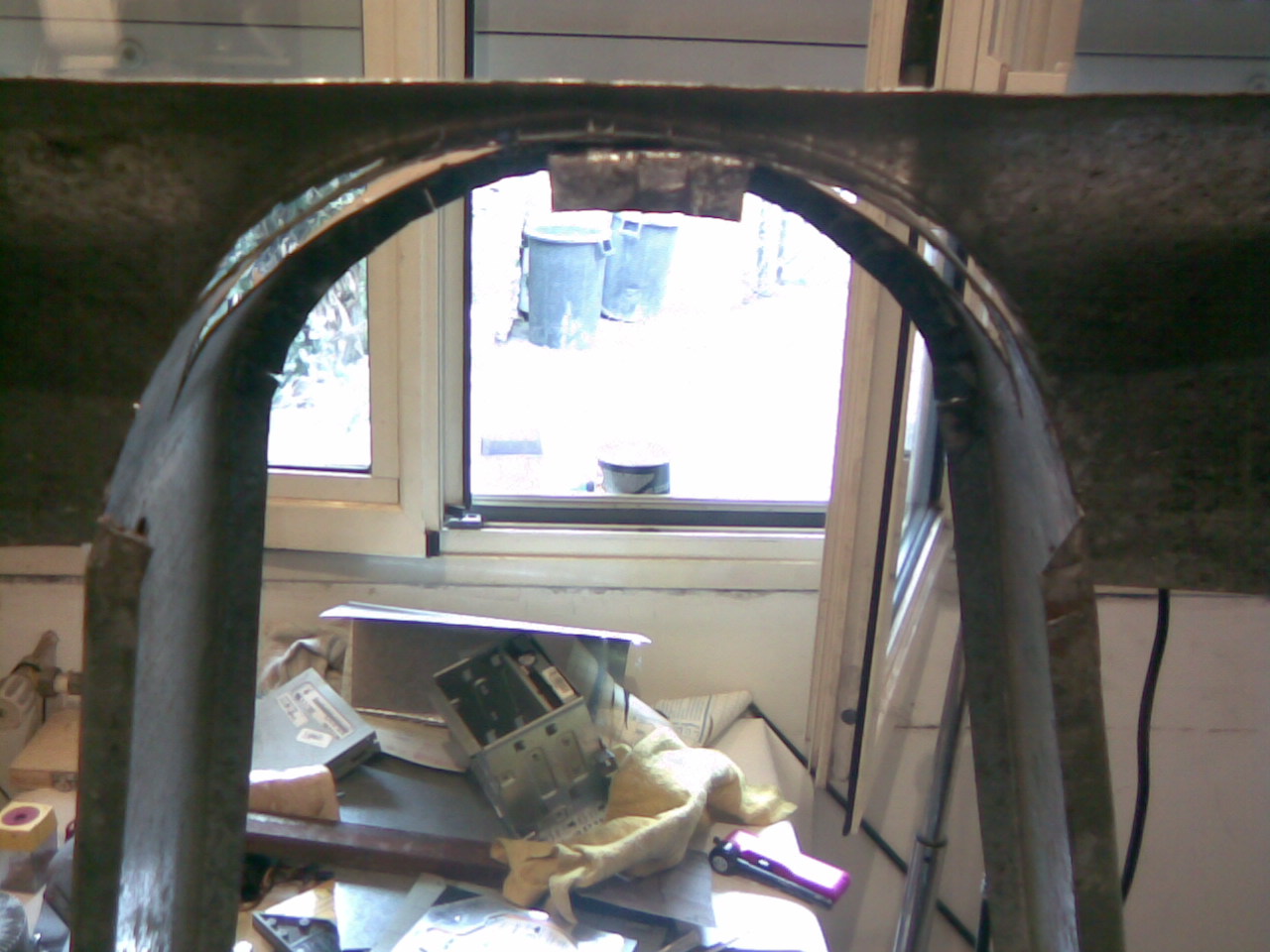

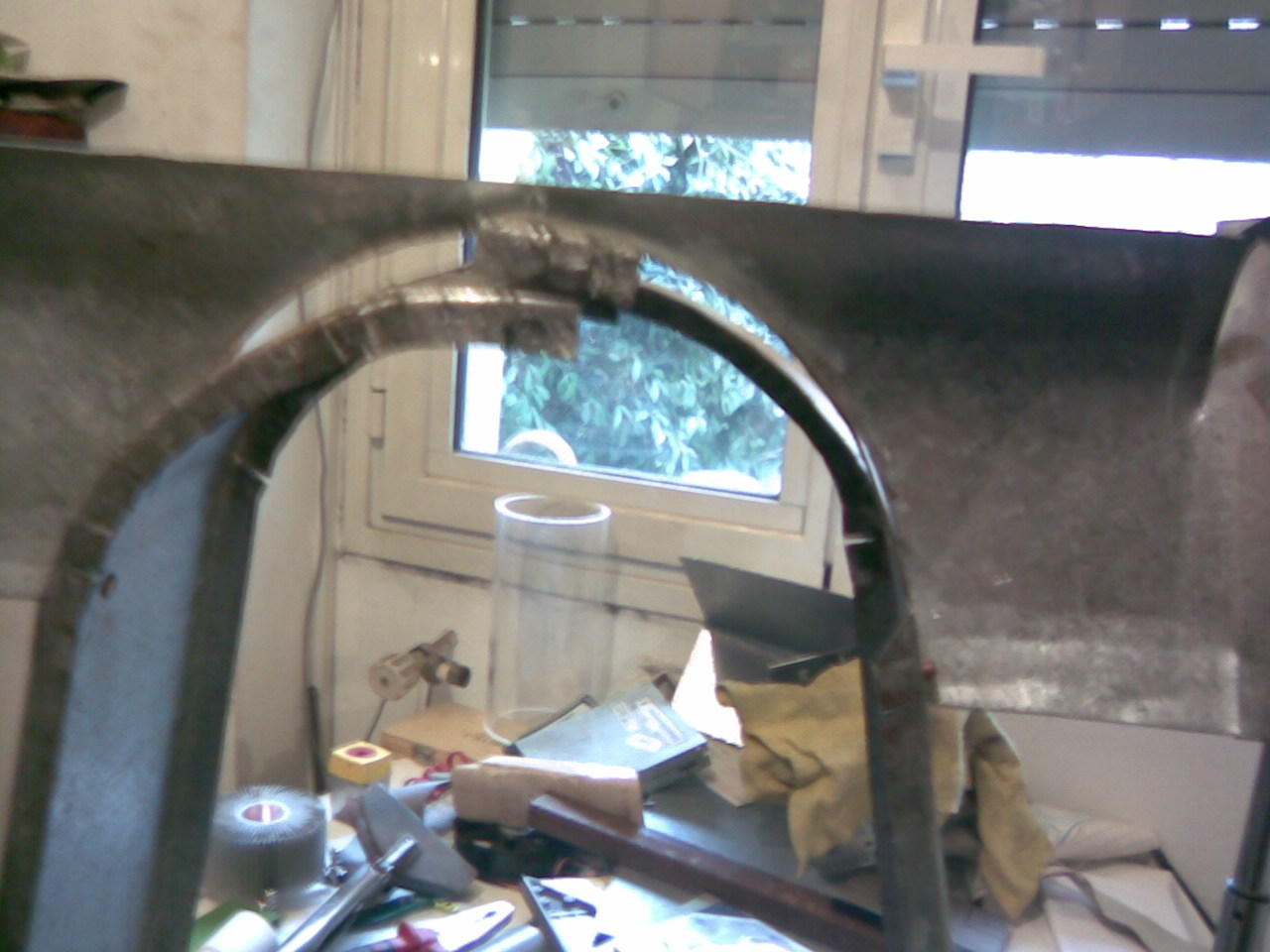

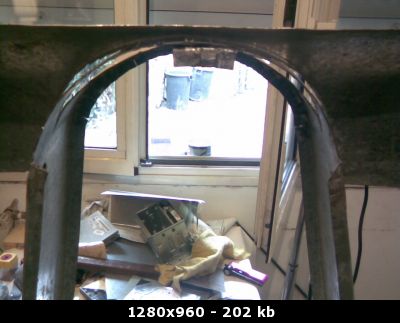

ho dissaldato la parte bassa e preparata e cominciato a togliere le parti in +

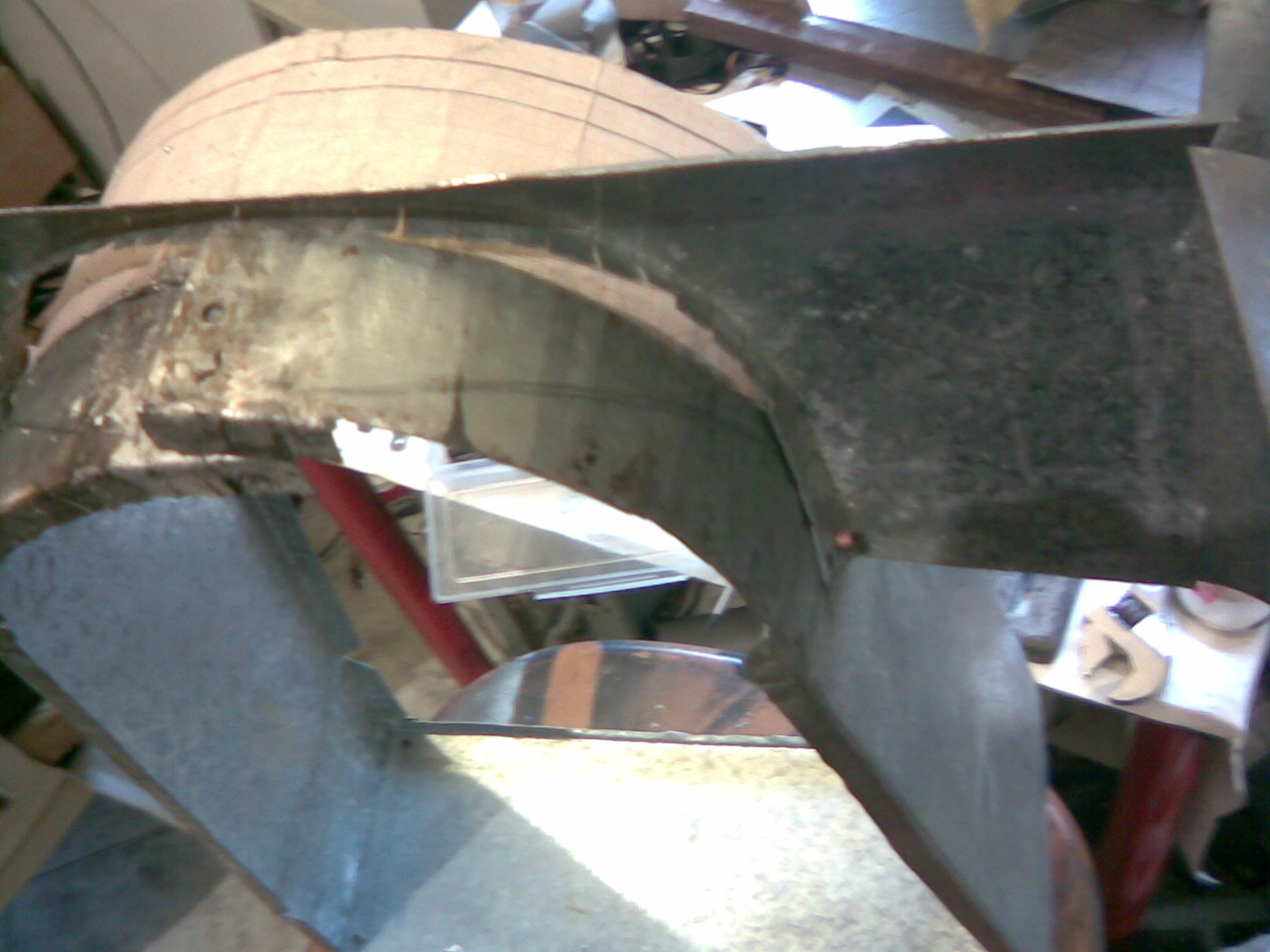

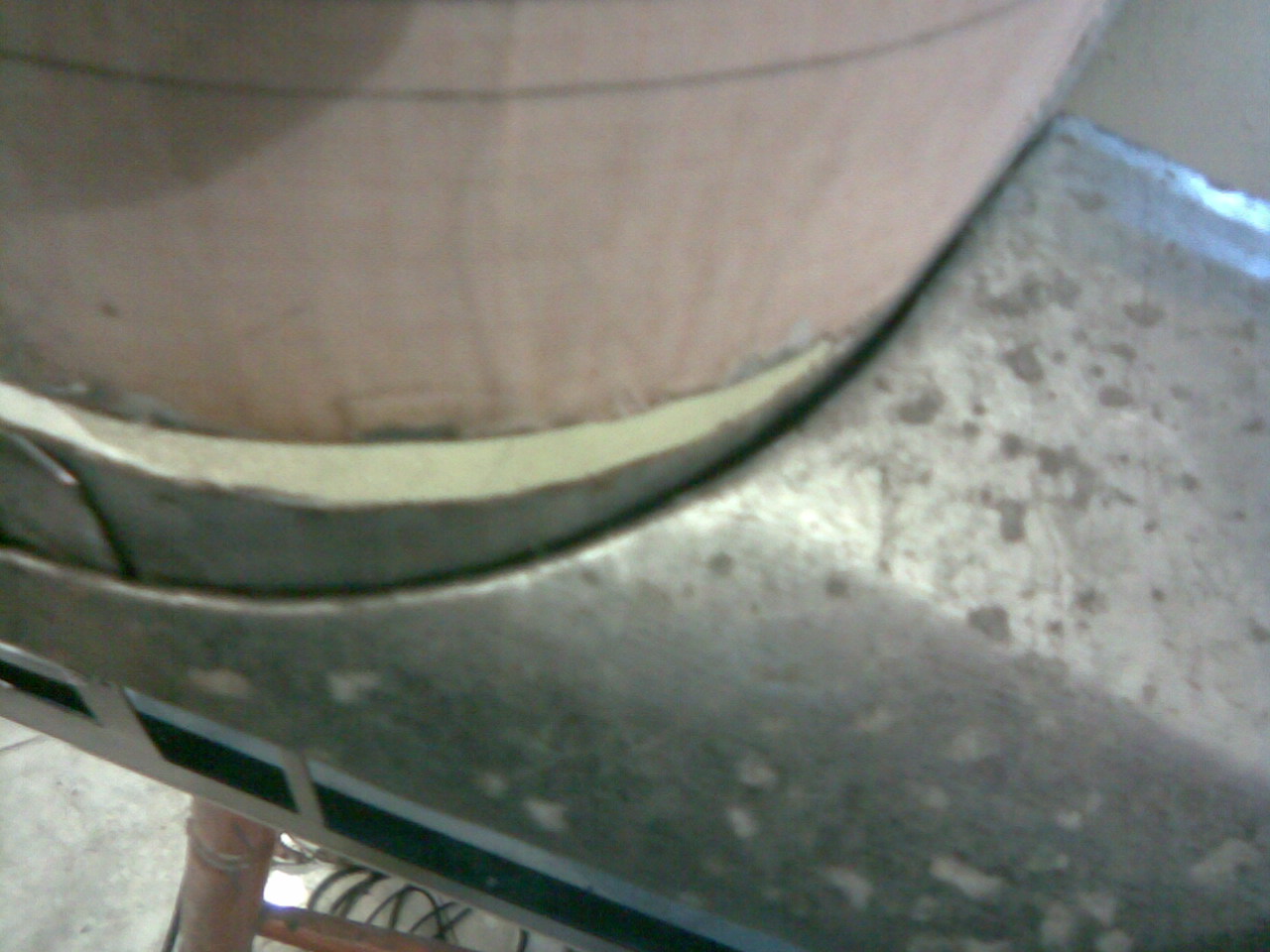

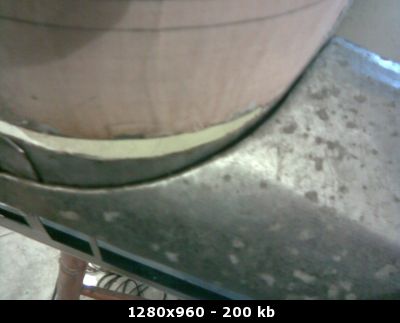

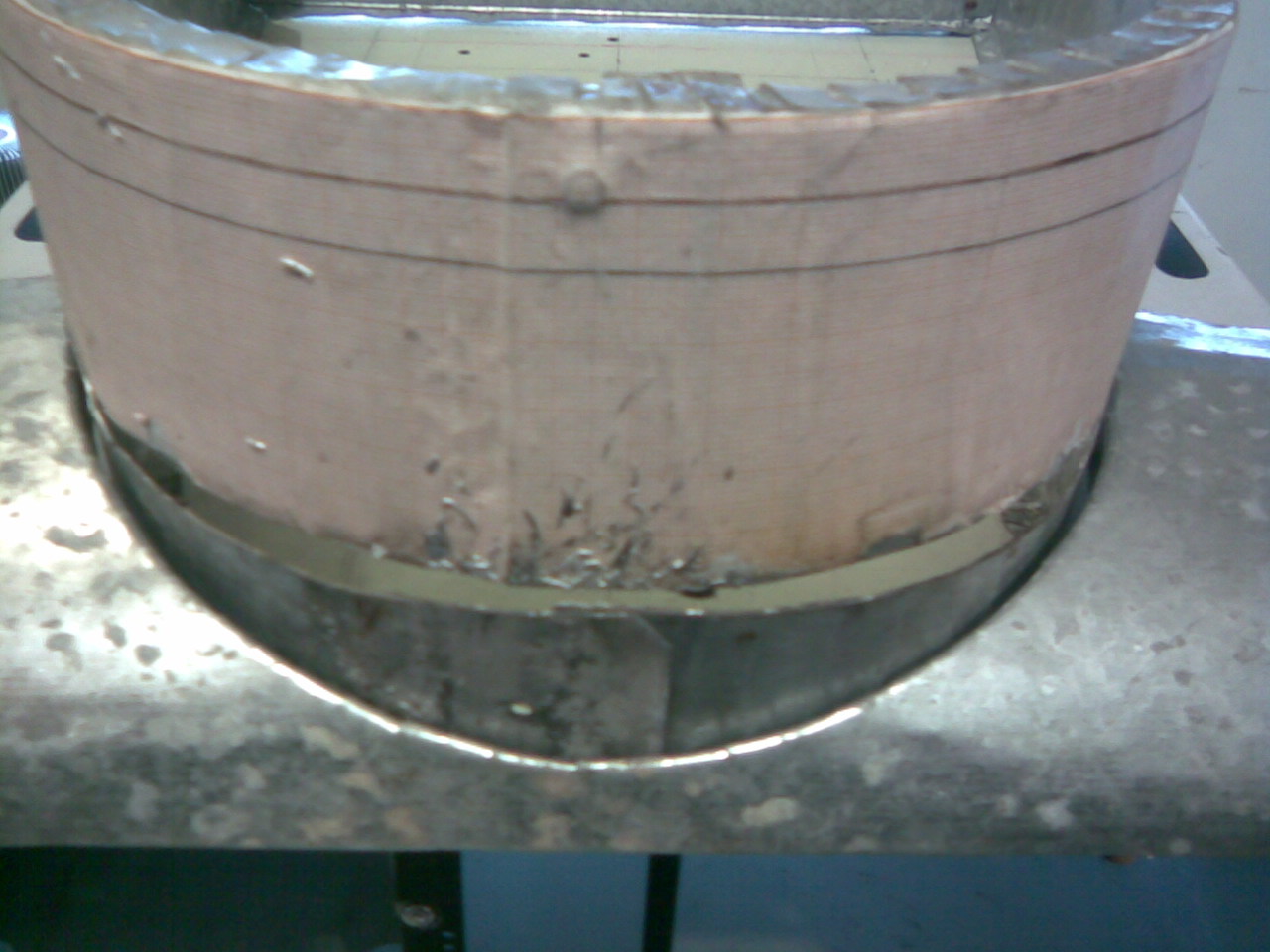

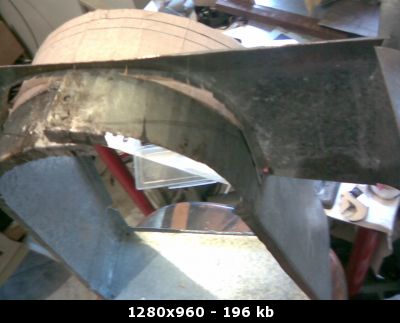

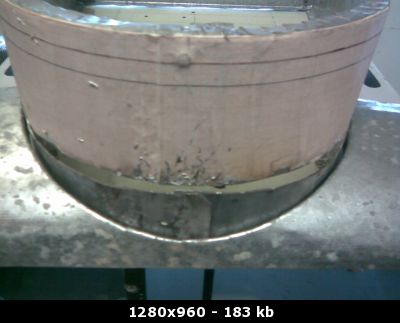

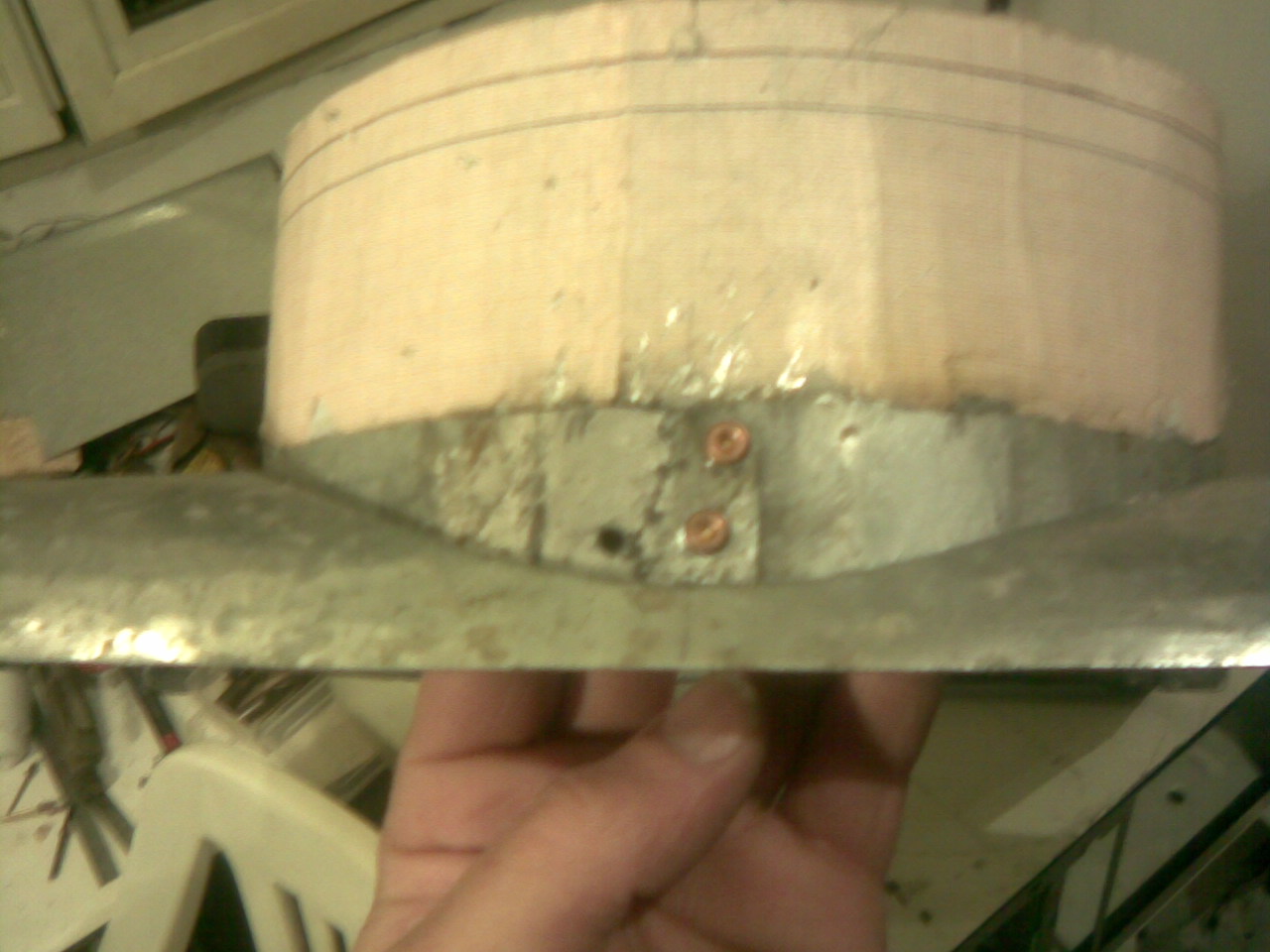

dopo una serie di spinte e battiture varie il pezzo comincia ad accostare








ancora un paio di battutine e di rivetti a strappo sul centro in modo da mantenere la spinta



ed è pronto per la saldatura di fissaggio

[Lawnmower]

inscrittissimo!!!
....ottimo lavoro sino ad ora!!!, complimenti!

[John_Doe]

inscrittissimo!!!
....ottimo lavoro sino ad ora!!!, complimenti!

Grazie

oggi ero libero e ho deciso di andare avanti un pò :D

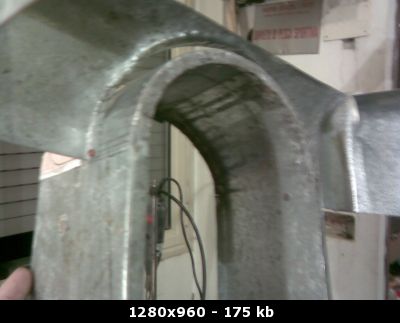

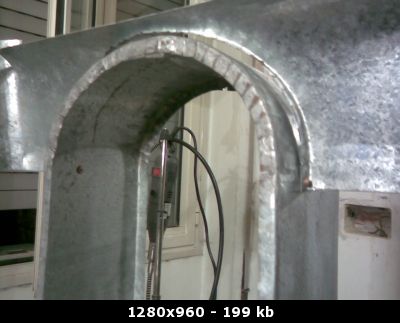

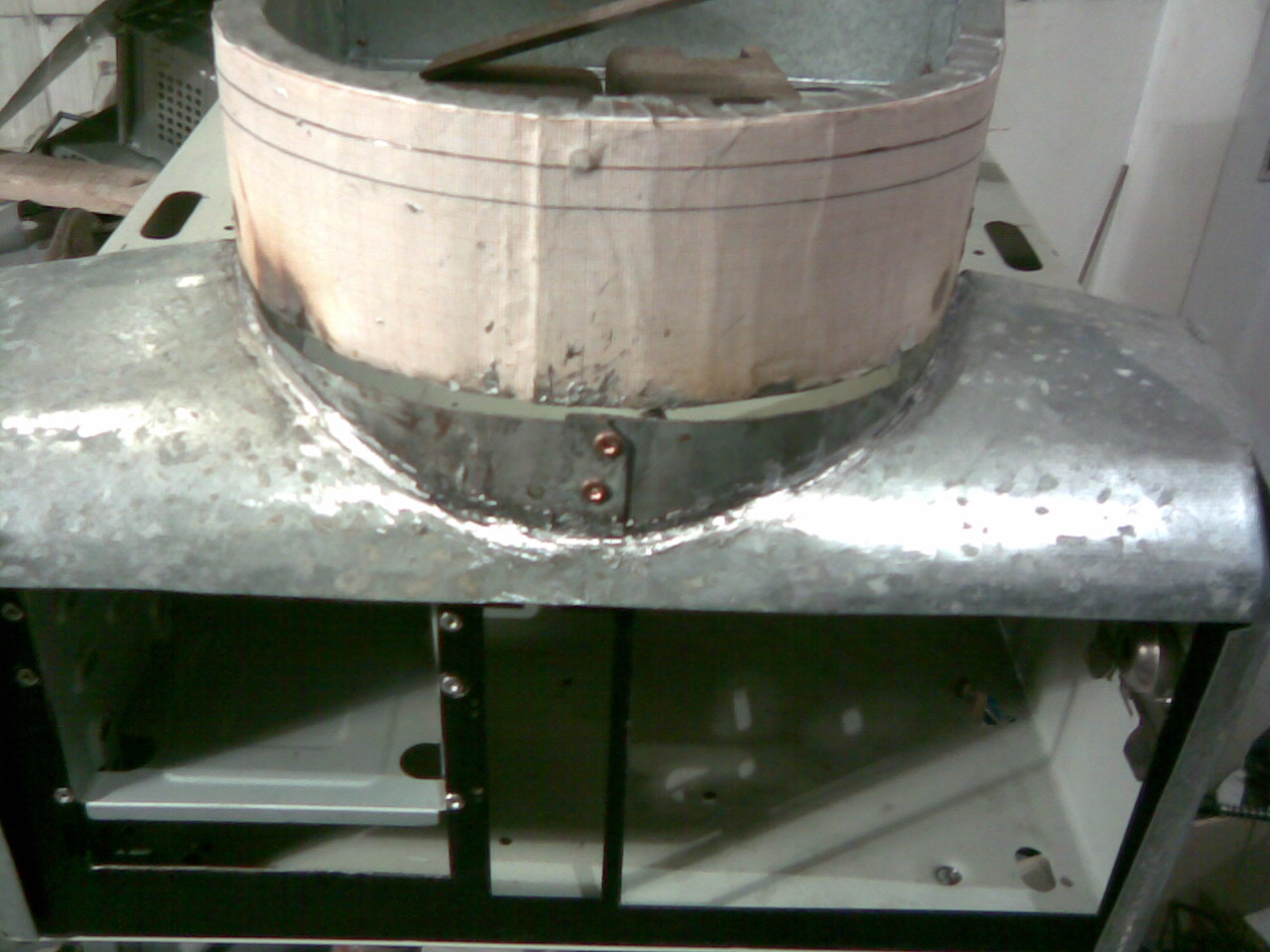

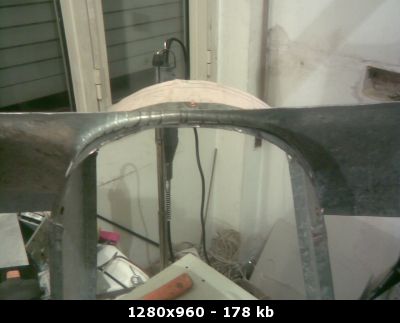

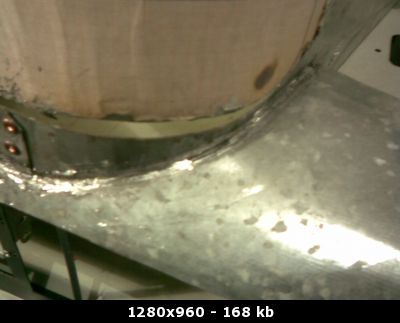

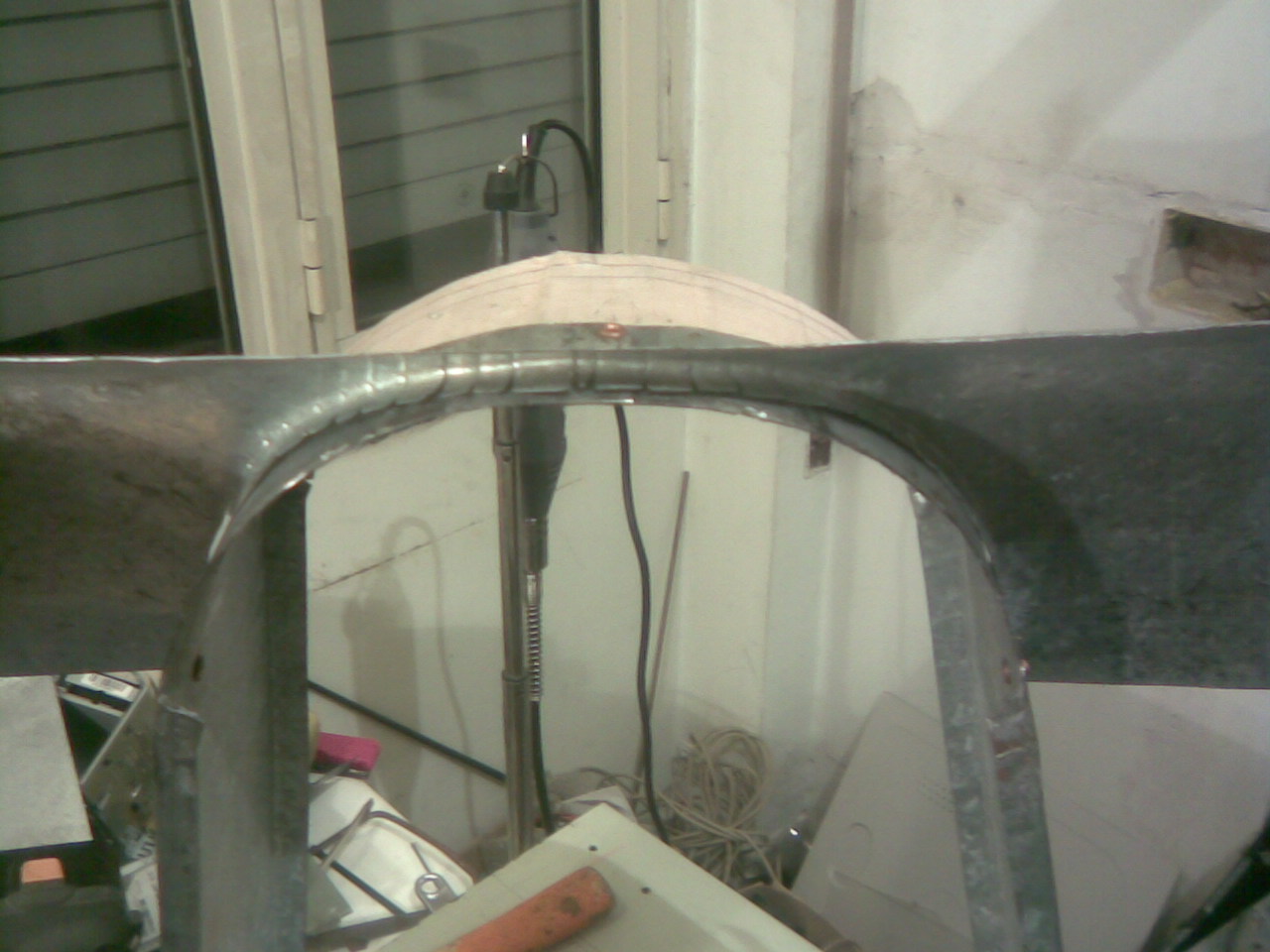

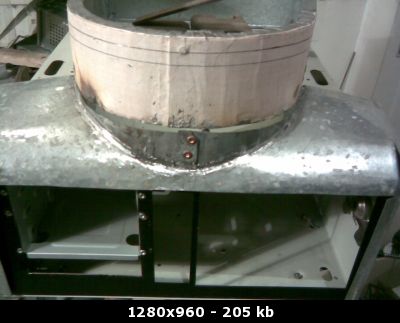

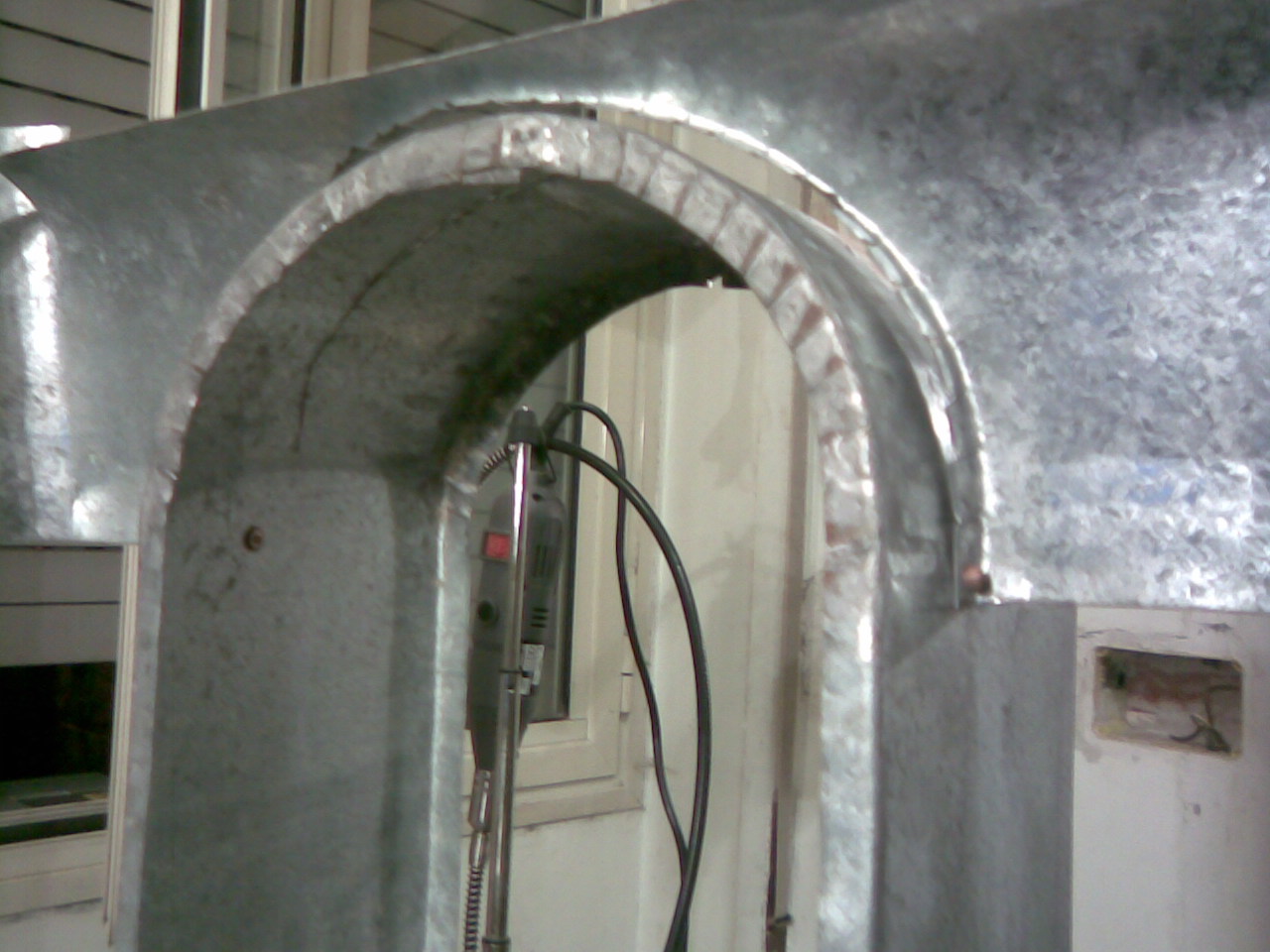

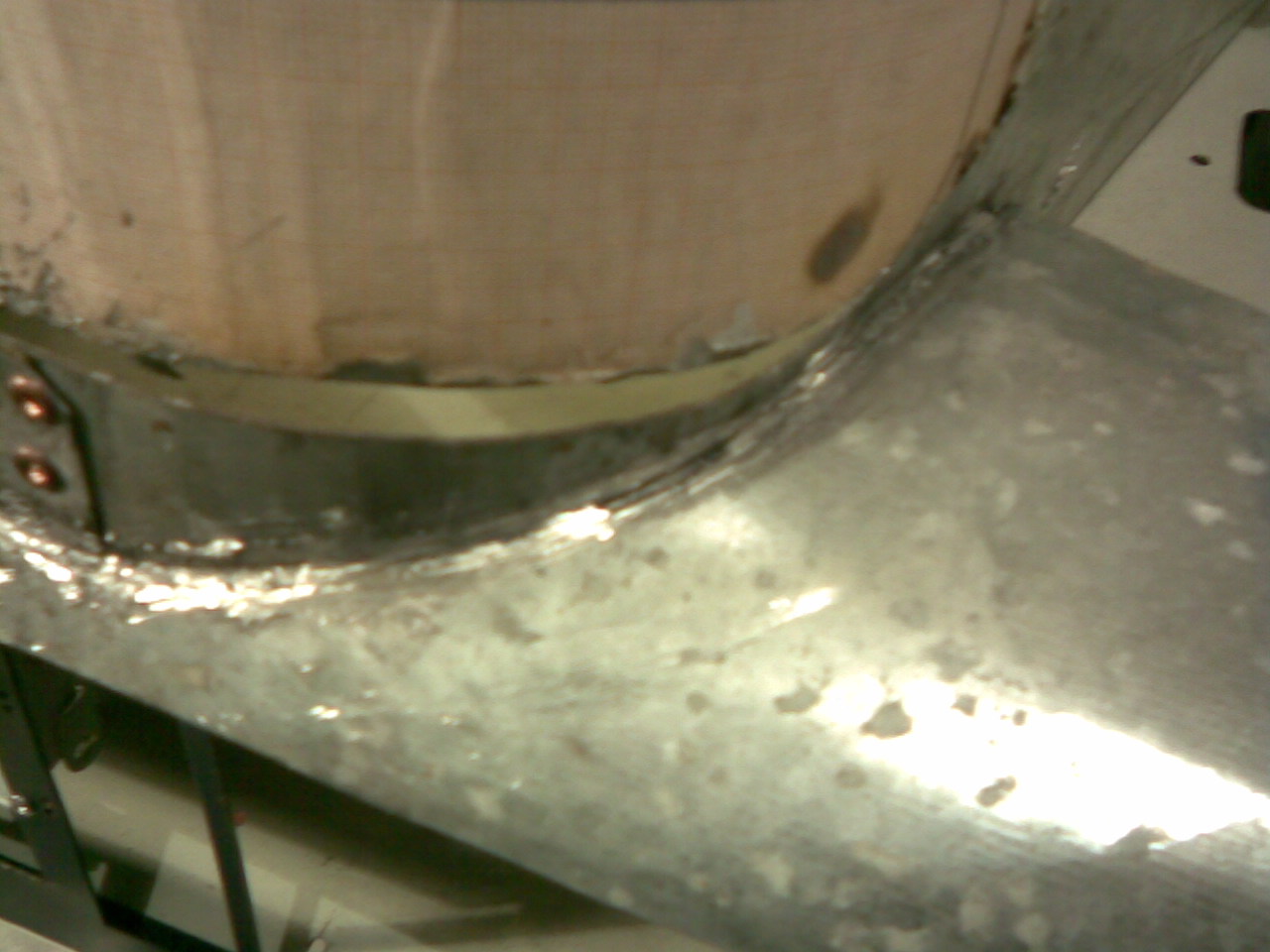

prime saldature tra pezzo 1 & 2
gli attrezzi per la sald li avete già visti

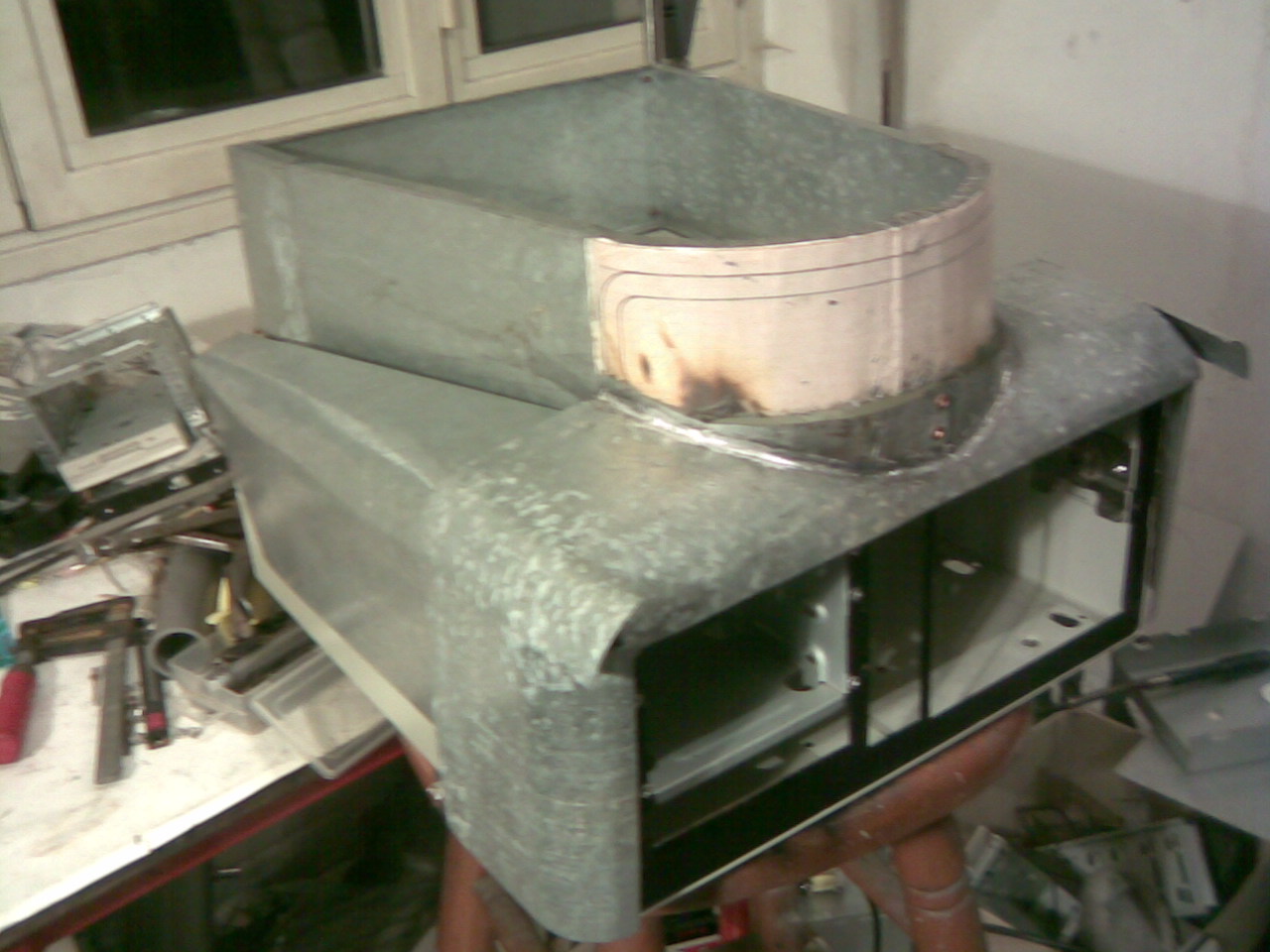

preparati anche il pezzo 3 e 4 li devo rifinire poi vi posto
ciao

[John_Doe]

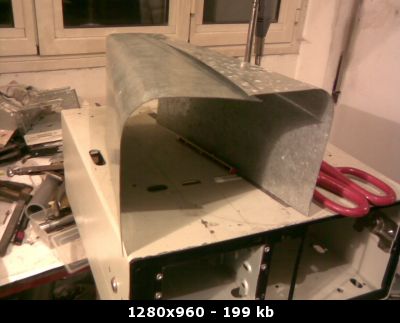

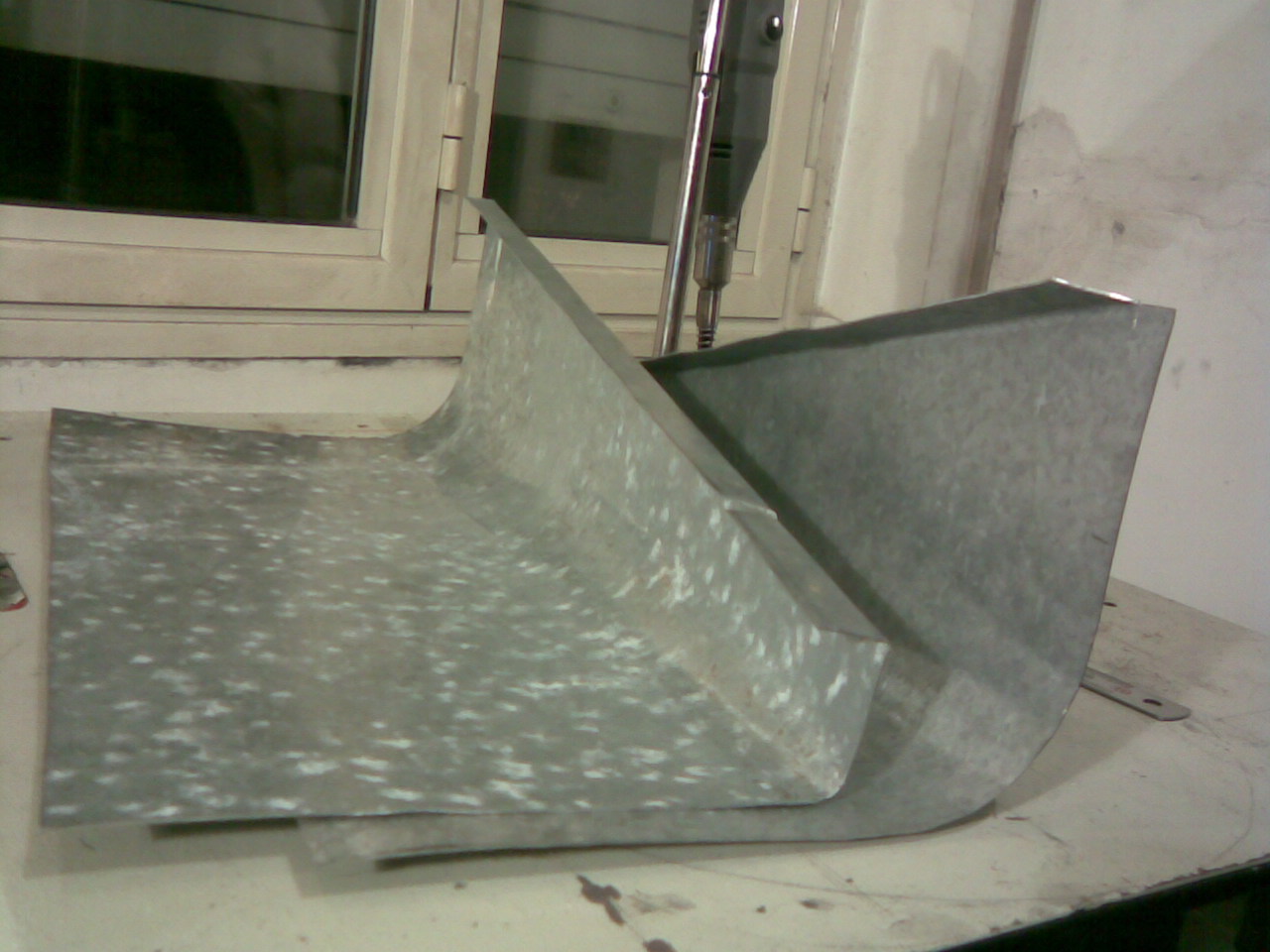

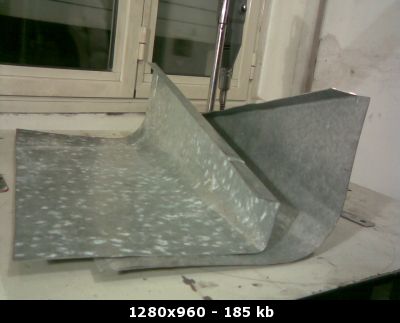

eccoli i pezzi 2 & 4
credevo ci avrei messo + tempo :shock: invece si sono fatti praticamente da soli
qui i primi arrotondamenti

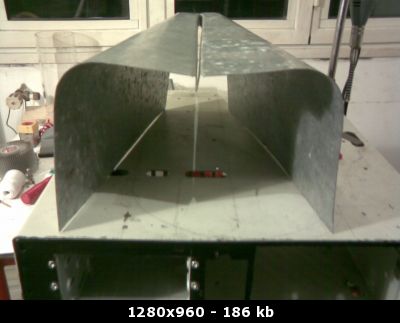

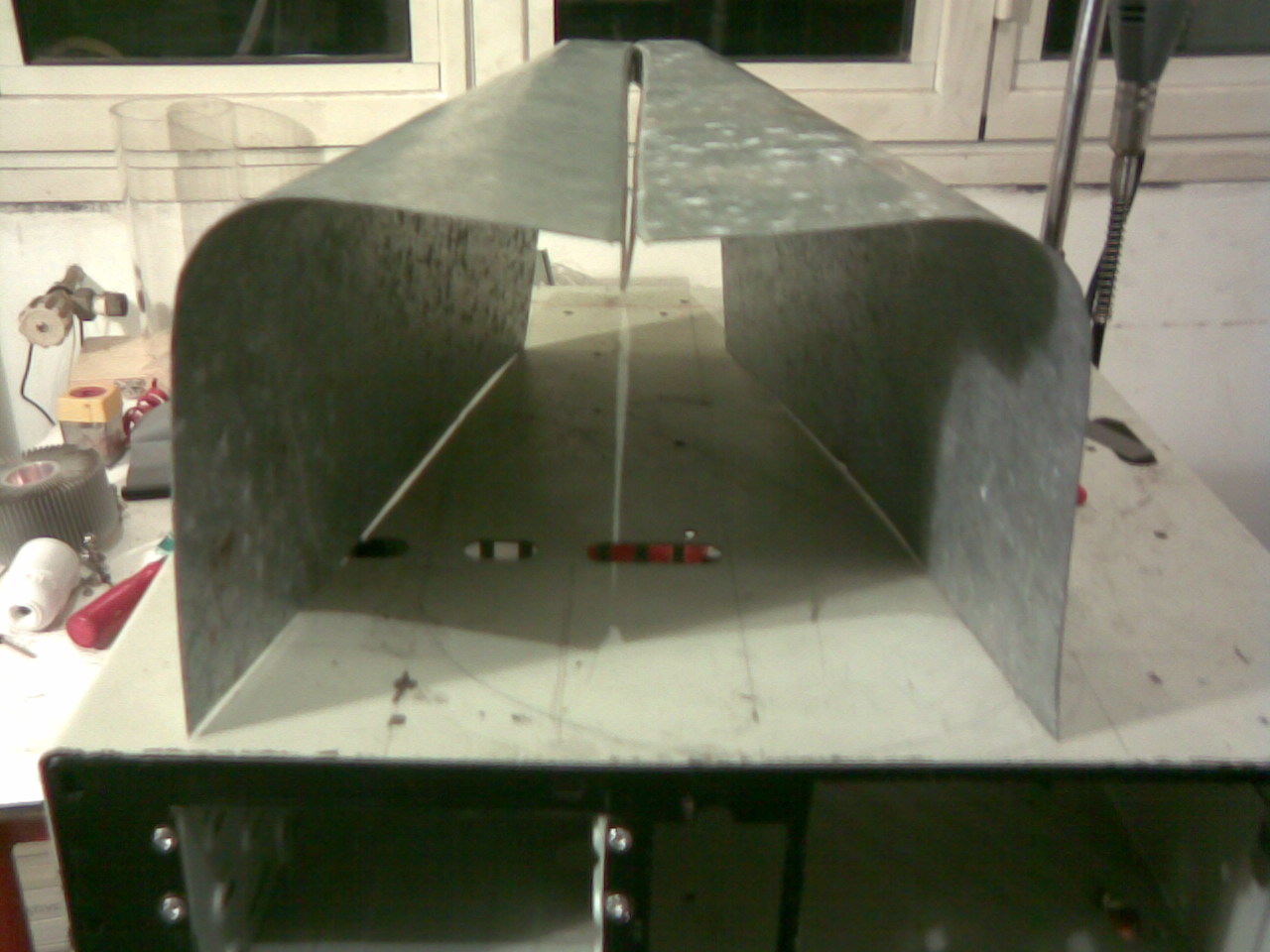

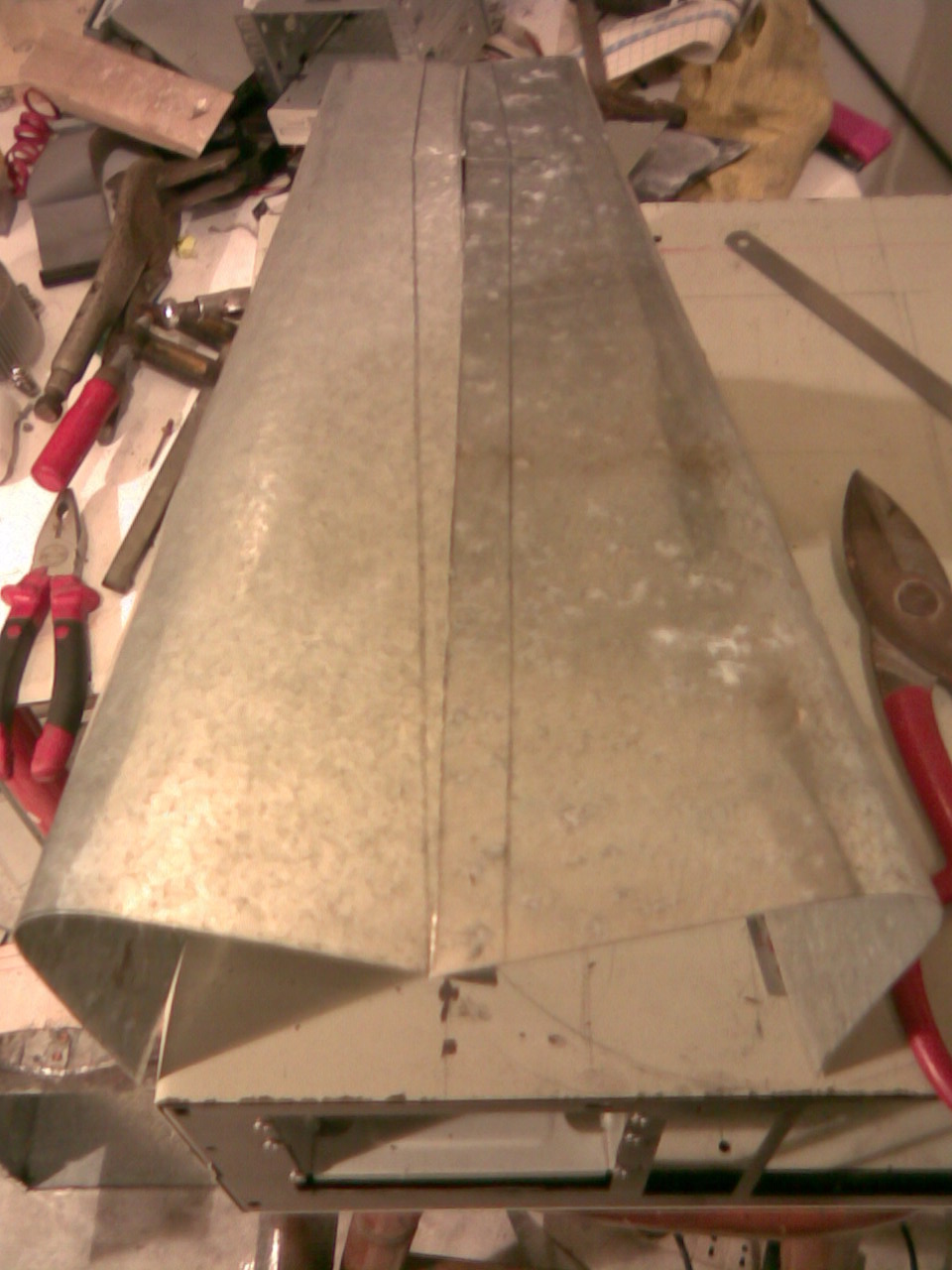

qui ripiegati anche i bordi che li collegheranno poi al pezzo 1

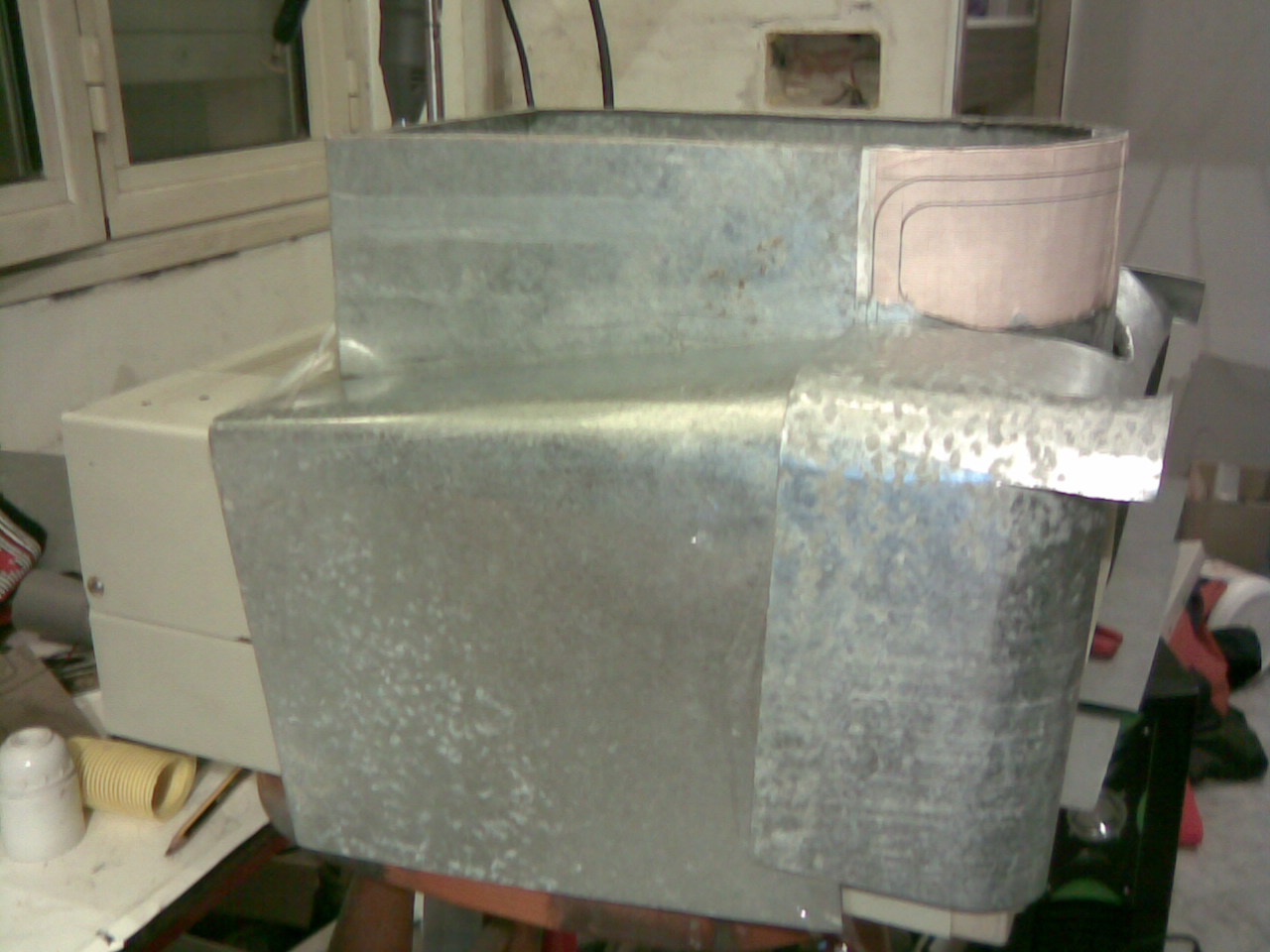

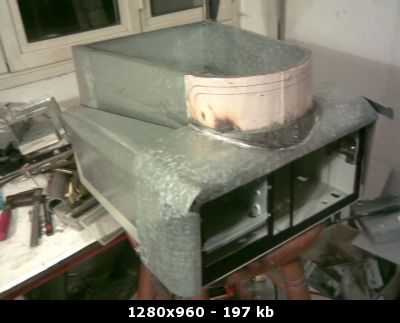

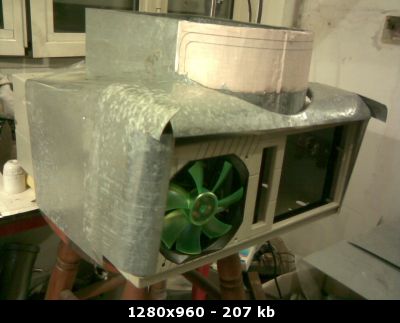

altra prova d'insieme :roll: ce da lavorare ma sembra tutto vada :roll: :roll:




Tooooo Beeeee Cooooontiiiiinuuuueeeed...........................

[Kuru]

magari un giorno comincerò sul serio anch'io... ne ho buttati delle montagne....

infatti... con quella carrellata di case potrebbe uscire fuori qualche mod carino :)
