aiuto ventole,segue la mia prima vera mod

[cupo72]

Cmnq ragazzi ho iniziato a lavorare.
Vi dico da subito che il tempo il materiale e soprattutto finanziamenti
sono all'osso.quindi probabilmente andrò avanti a tozzi e bocconi.
Ma avevo troppa voglia di cominciare e l'ho fatto.

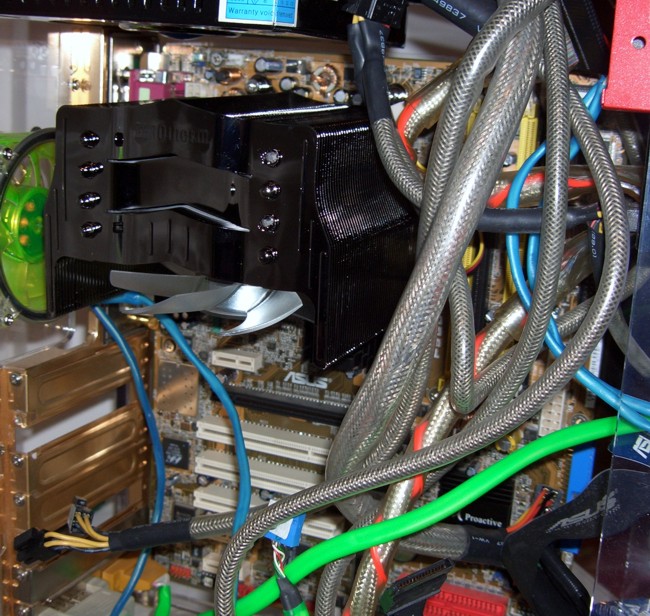

Tutto parte dalla necessità di far lavorare al meglio il dissipatore CPU



e per farlo non mi resta che eliminare l'alimentatore dal case,tanto a che serve?! :mad:

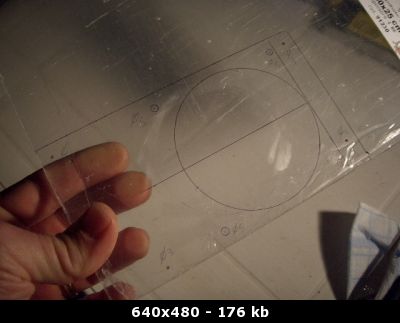

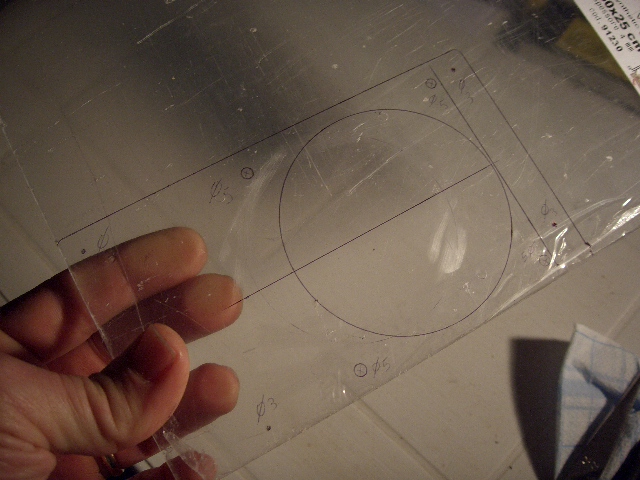

Smontato il tutto ho preso la carcassa di un vecchio enermax ed ho usato il lato posteriore come regolo per creare un coperchio che vada a chiudere il vano che resta sul retro del case
e che ospiterà una ventola da 80

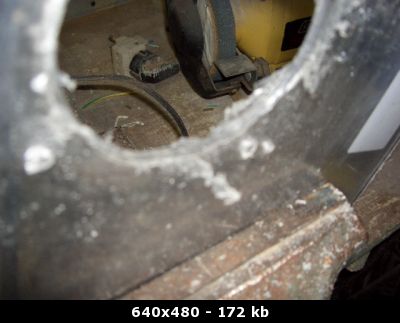

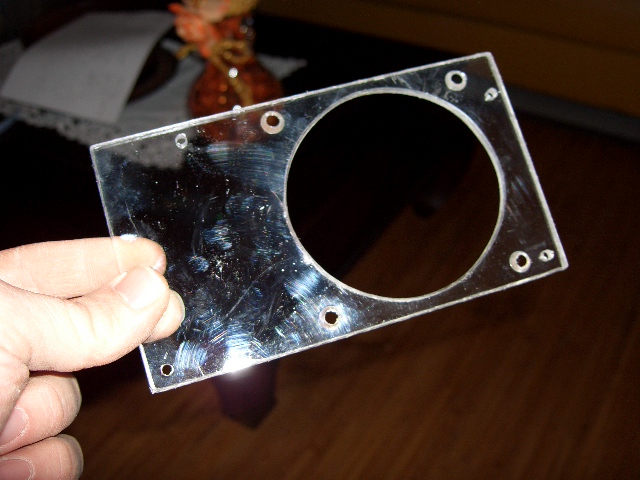

Dopo un po' di lavoro ecco il risultato,ma si tratta di una prova con materiali di scarto per testare la mia abilità

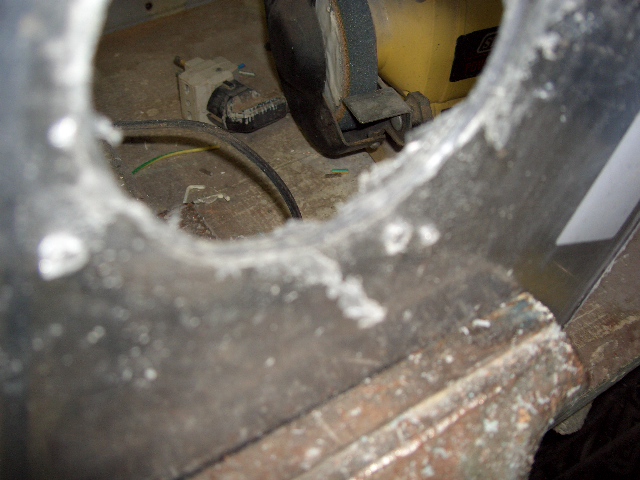

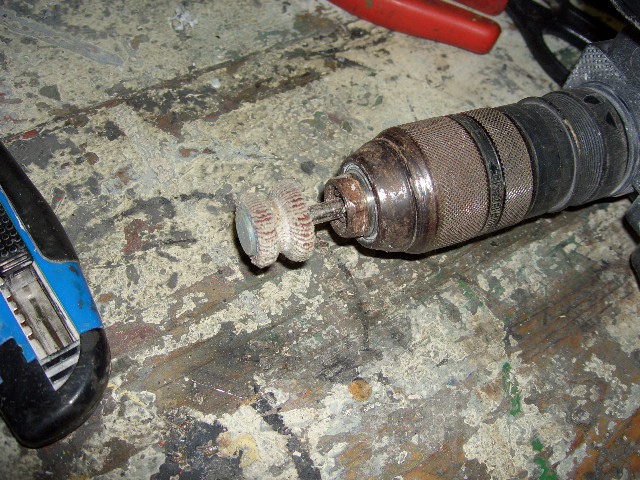

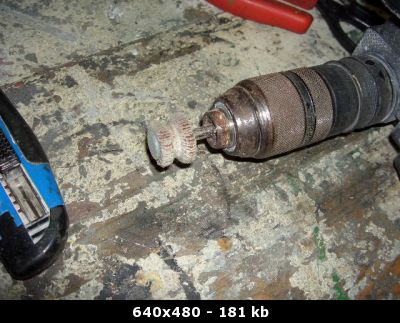

Bene ragazzi non è molto,perlomeno sono soddisfatto del lavoro ed ho imparato una cosa...prima i piccoli fori poi i grandi.

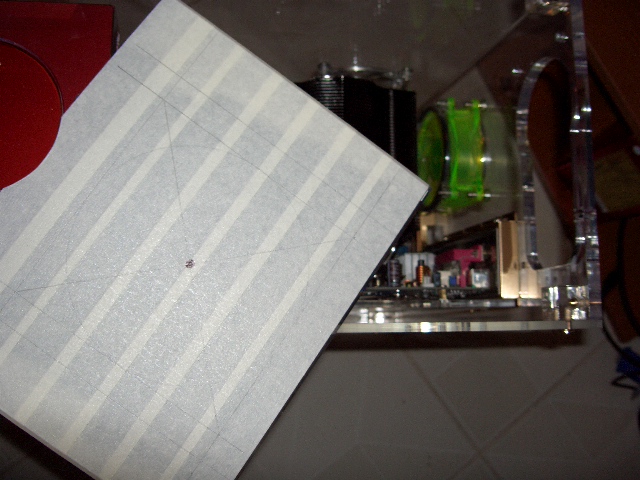

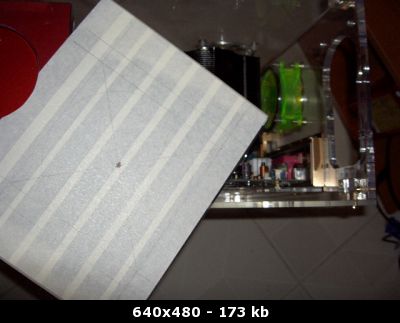

Da lunedi inizierò a lavorare sul materiale buono dovrò ripetere quanto fatto oggi ed iniziare con il pannello superiore del case che ho già mascherato.

[Google]

[cupo72]

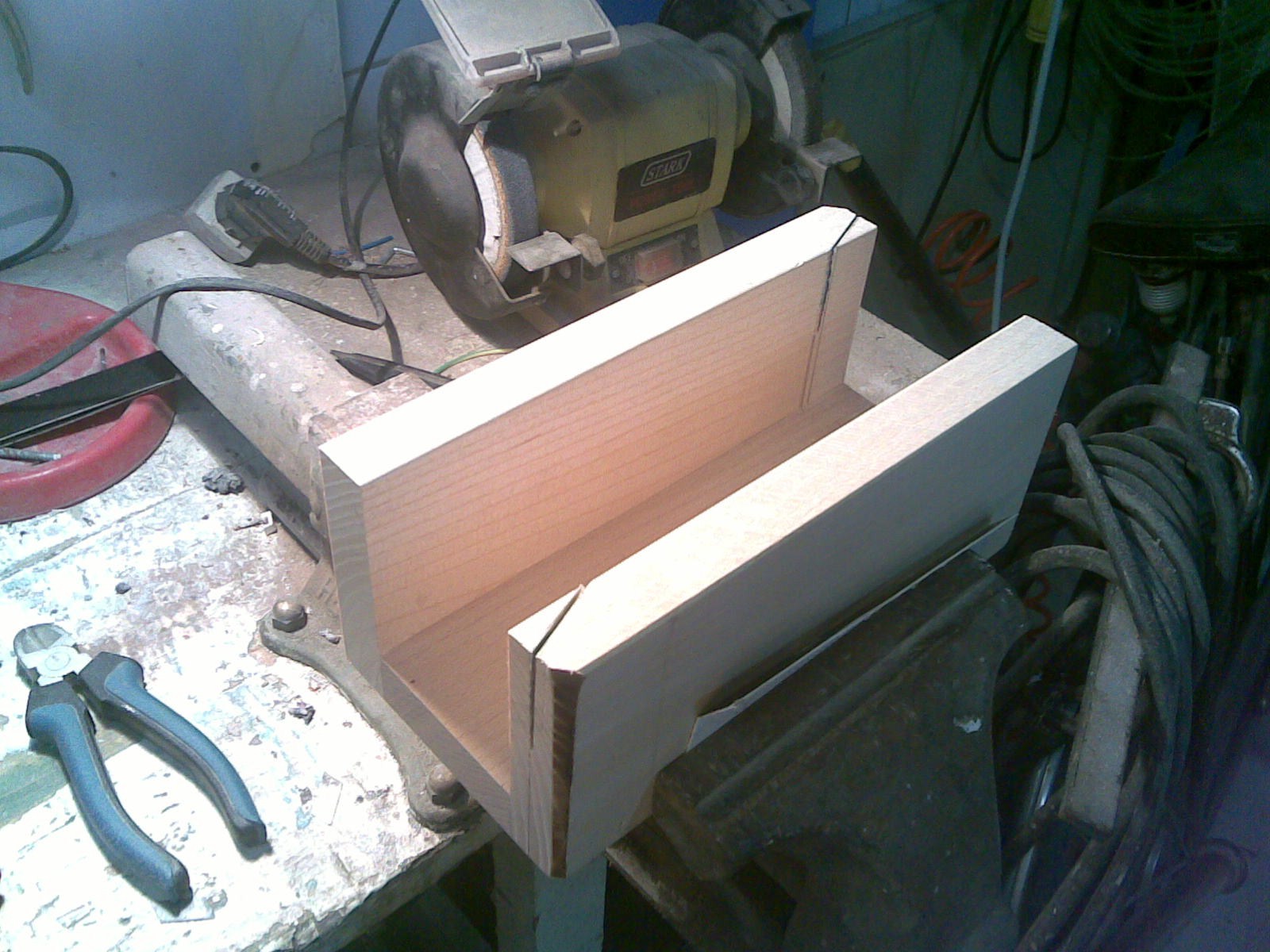

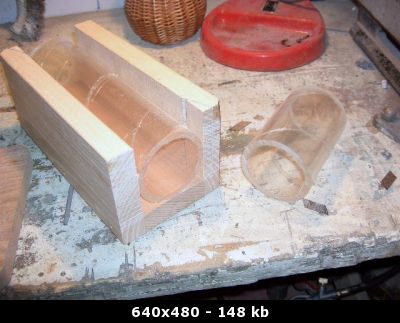

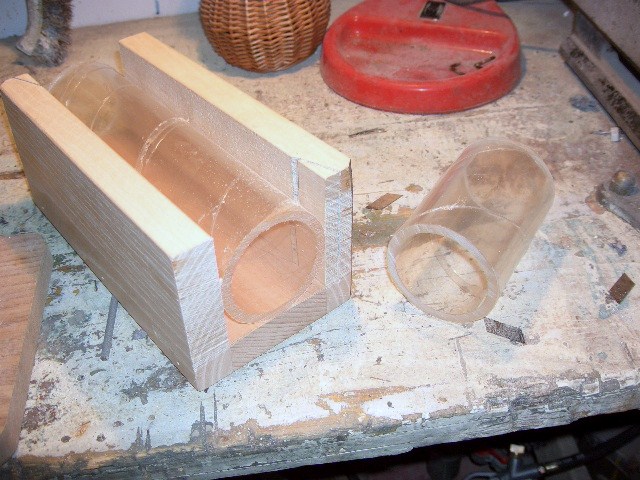

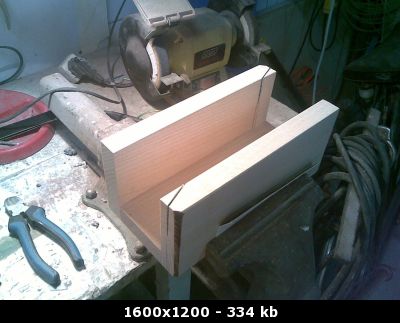

salve ragazzi eccomi di nuovo quì,scusate se sono sparito,ho avuto qualche problemino :( .Ma ora ho tutto il materiale (più o meno) e spero di nn avere altri intoppi.Beh qualcosina cmnq l'ho fatta in questi giorni anche se non tutto attinente con il lavoro intrapreso.La più importante è stata questa


che userò come regolo per dare forma al tubo di plexy che JD,con molta pazienza,mi ha mandato.

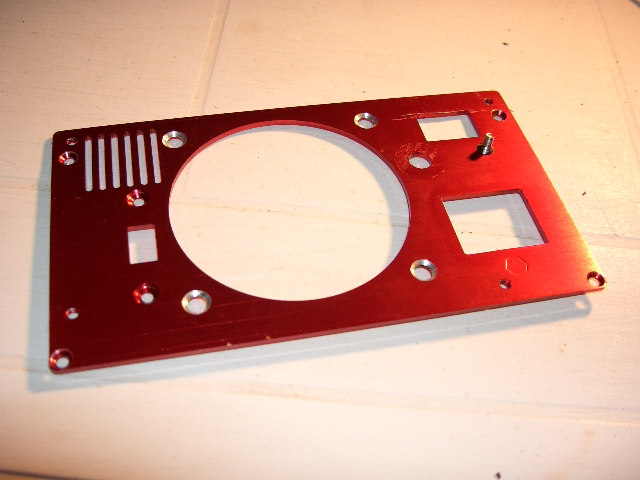

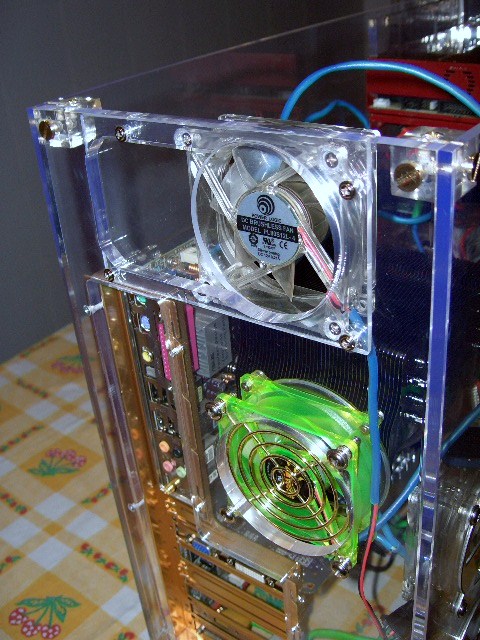

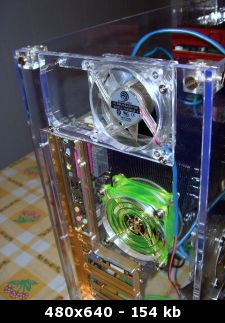

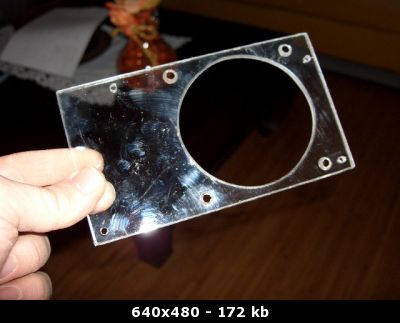

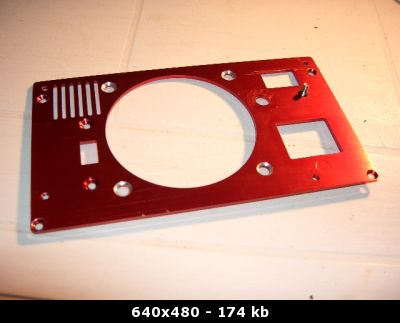

Poi ho realizzato nuovamente il coperchio per il vano lasciato dall'ali e questo è il risultato

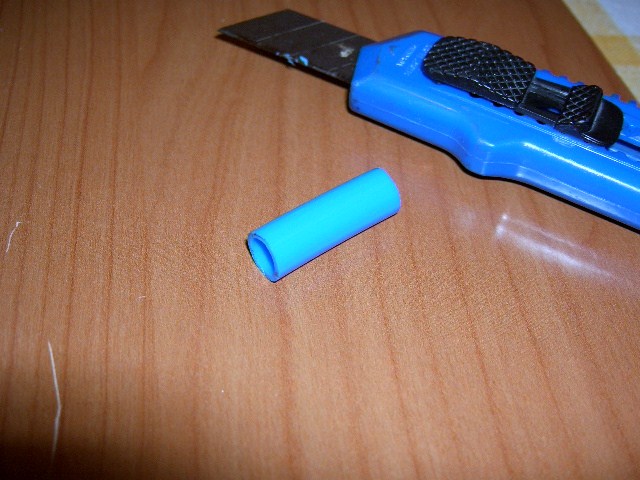

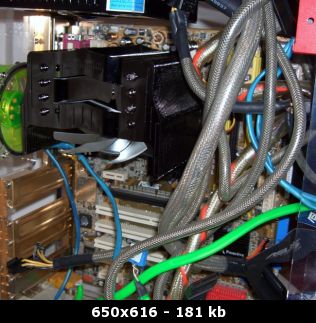

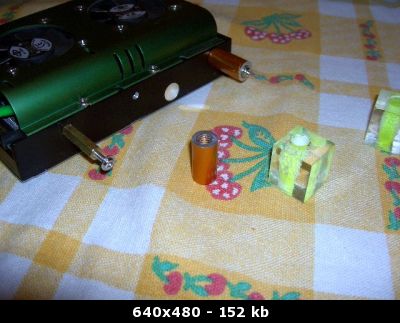

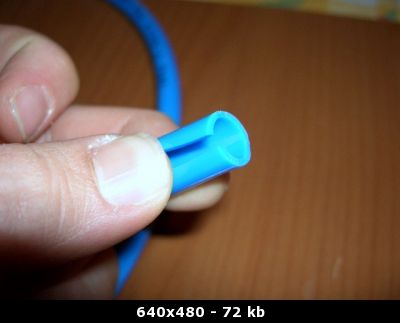

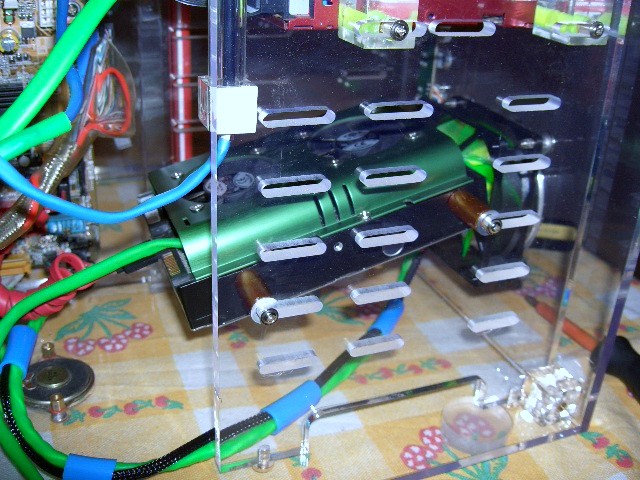

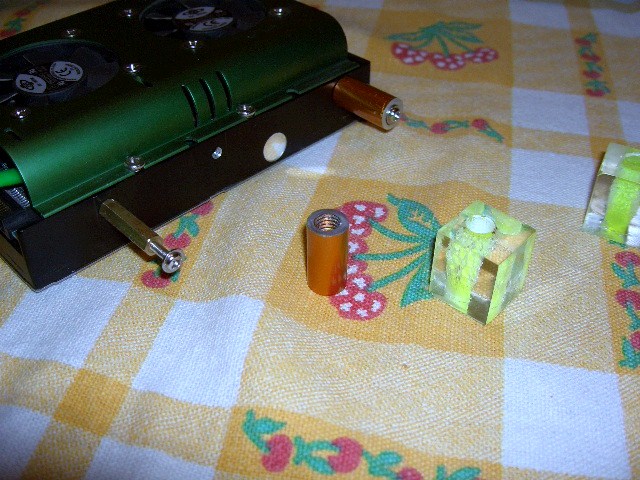

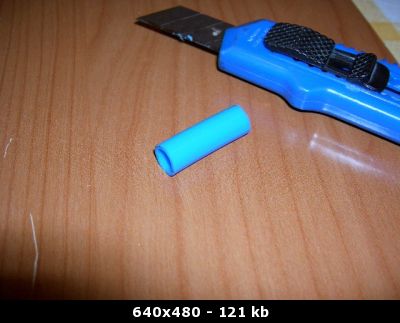

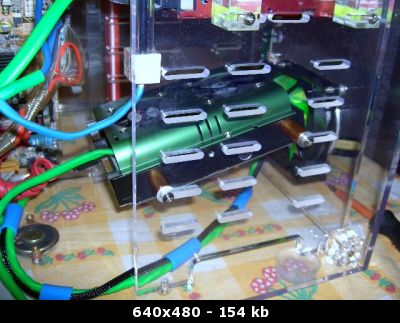

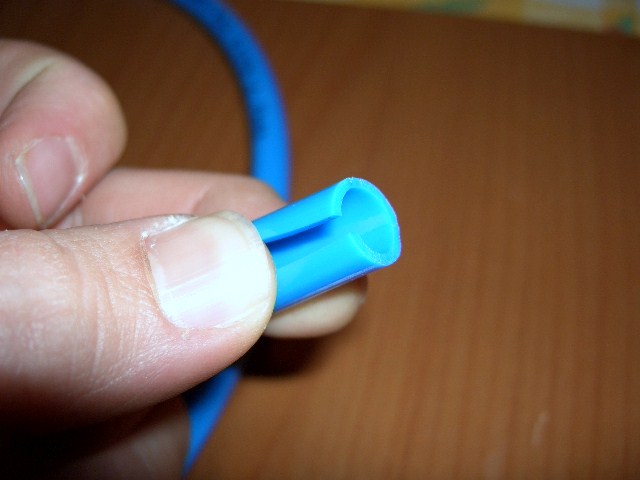

Ho anche cambiato i supporti dell'HHD che nn mi piacevano tanto con dei cilindri in alluminio ricavati dal braccetto dello sterzo del gokart di mio figlio...s'inc...zzerà??? :x ed ho cercato un qualcosa di più guardabile da sostituire alle solite fascette...





che ve ne pare del risultato?



Bene fin quì ho fatto quel che ho potuto tra influenze varie ed altri cataclismi!!!

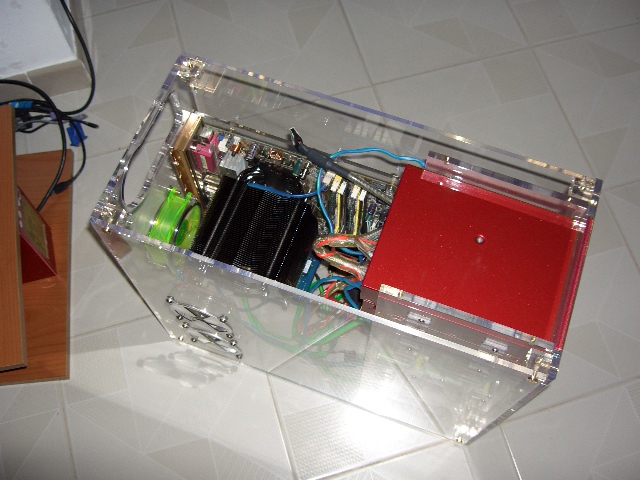

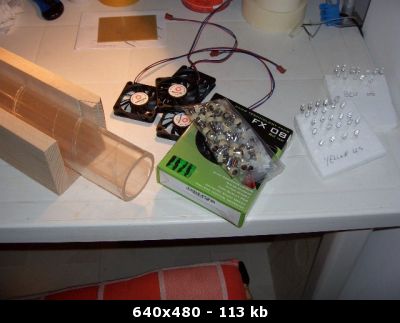

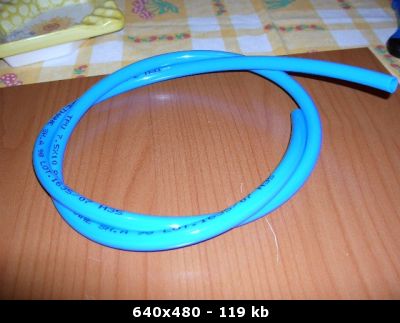

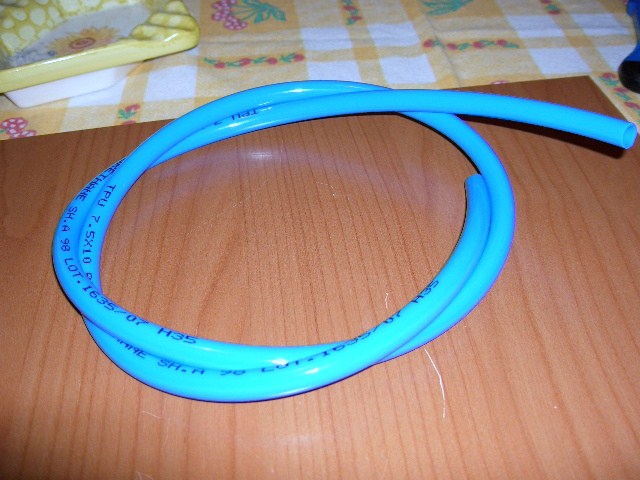

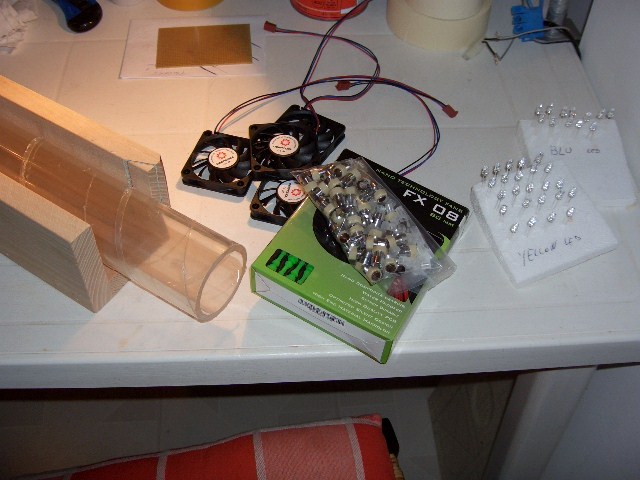

Ora questo è il materiale che grossomodo userò da quì in avanti (la Nano l'ho gia montata)



manca solo un foglio di plexy 50x40x5 che custodisco nel laboratorio di un amico.

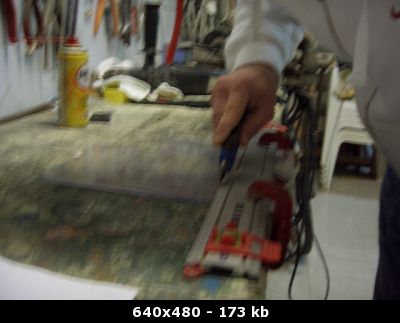

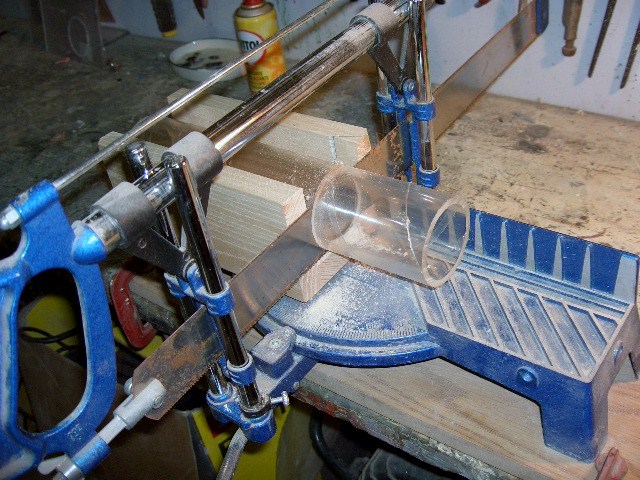

Ho iniziato il lavoro sul tubo portandolo a misura (20Cm)

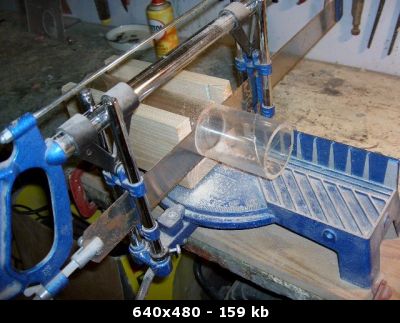

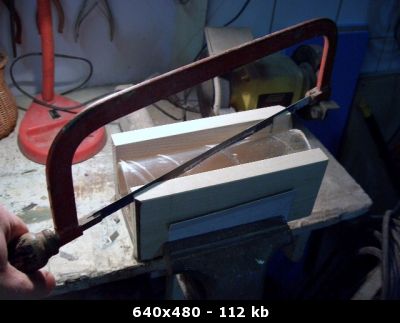

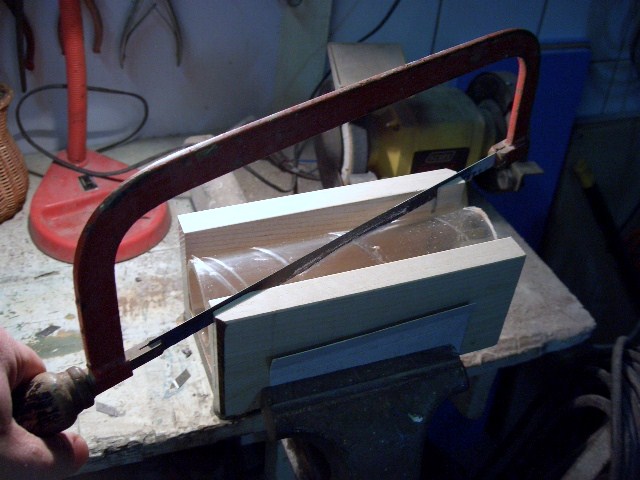

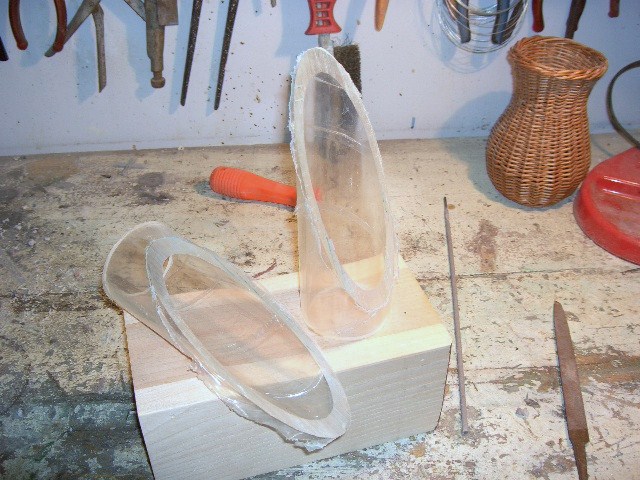

per poi dividerlo in diagonale

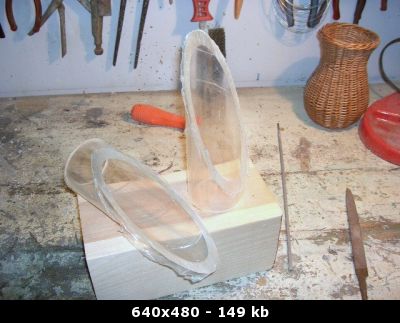

e questo è il risultato



ovviamente da rifinire e completare con altri oggettini .

Beh non è molto ma da lunedì se Dio,o chi per lui,vuole andro decisamente più spedito anche se il lavoro che mi aspetta non si presenta affatto semplice...cercherò,con l'aiuto di un amico,di dare forma al foglio di plexy cercando di eseguire il minor numero di tagli possibile.
a presto quindi con nuovi up!

[cupo72]

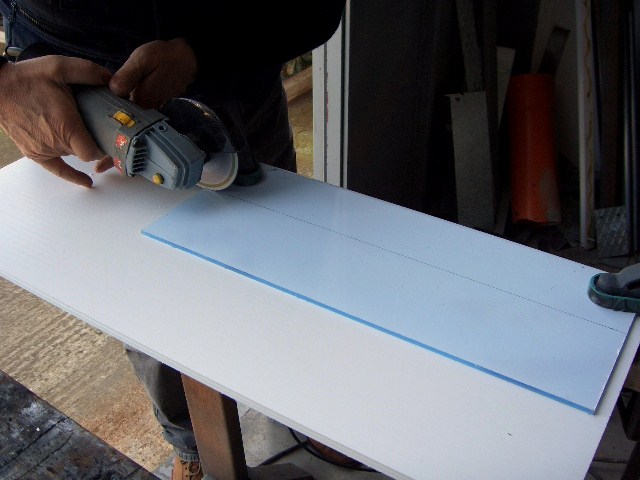

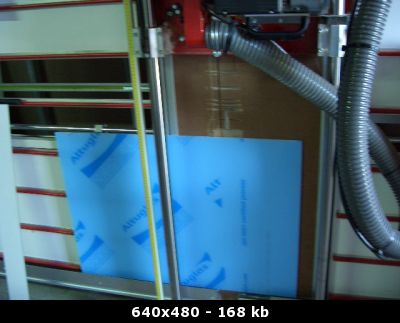

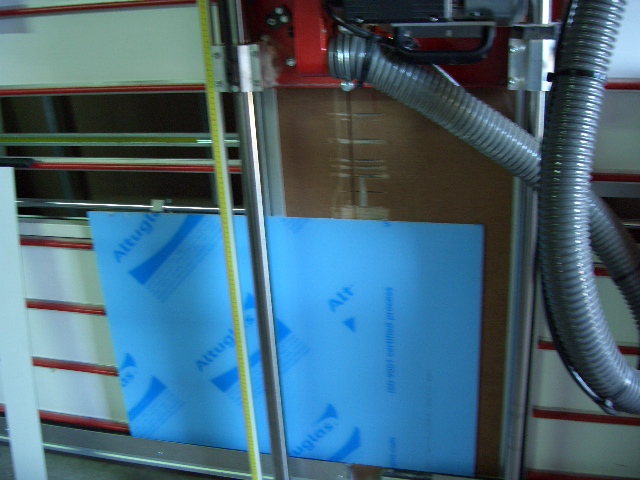

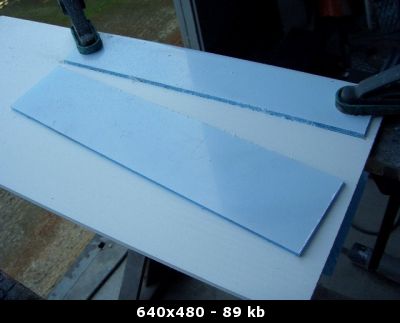

eccomi qui con nuovi up,oggi come già detto ho iniziato il lavoro sul foglio di plexy abbiamo iniziato con il tagliare a misura il foglio ma prima ancora abbiamo dovuto costruire una dima che ci è servita successivamente per piegare a misura il plexy.



purtroppo ho dimenticato la macchina fotografica e nn ho foto del lavoro fatto per la dima,semplice lavoro di saldatura.

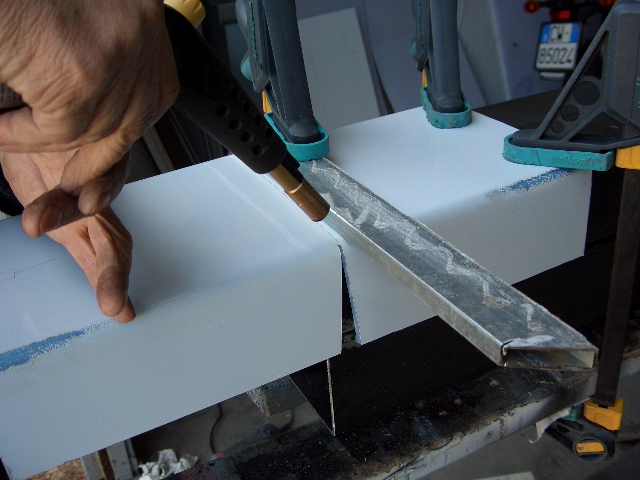

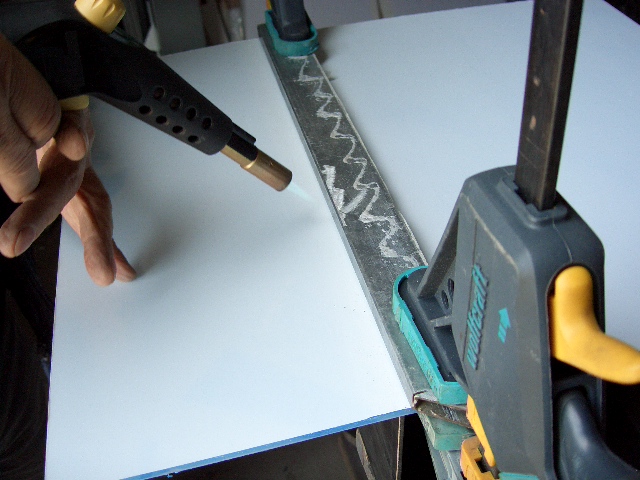

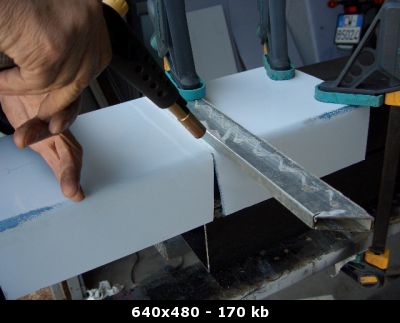

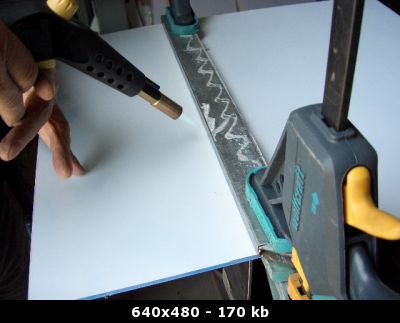

Poi siamo passati a piegare il plexy scaldandolo con un cannello a ossigeno cercando di nn fondere tutto

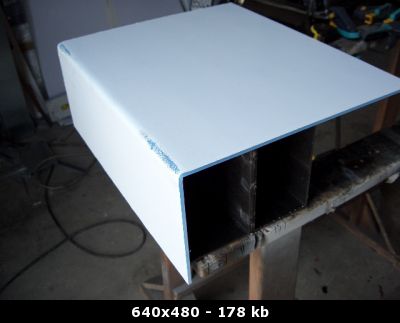

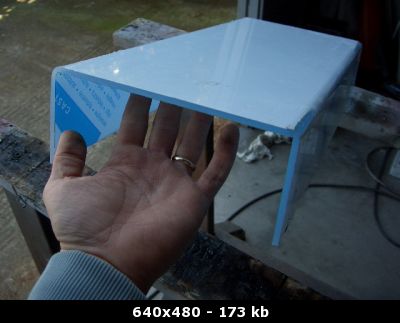

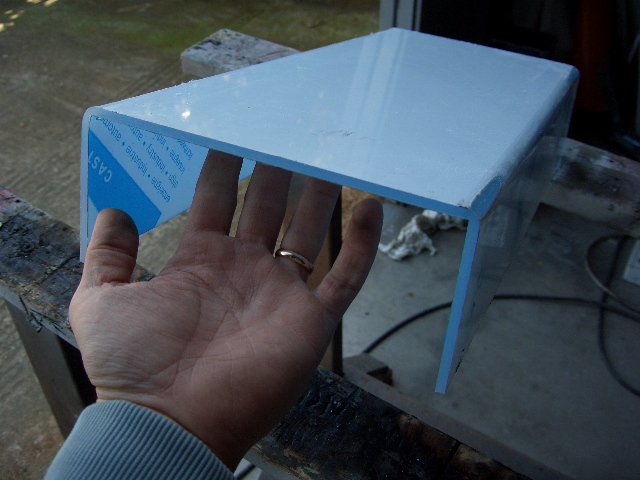

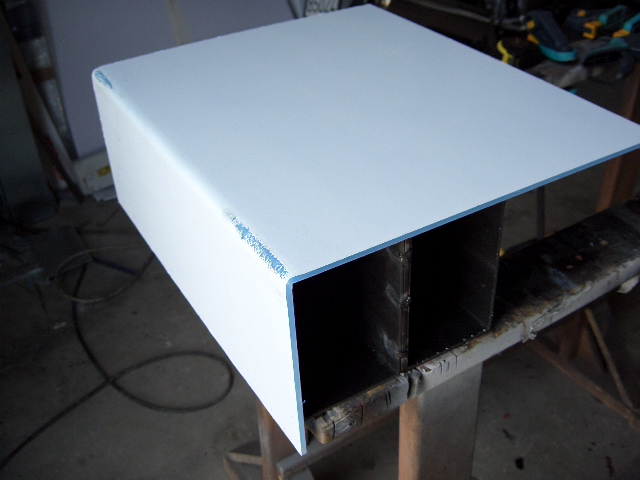

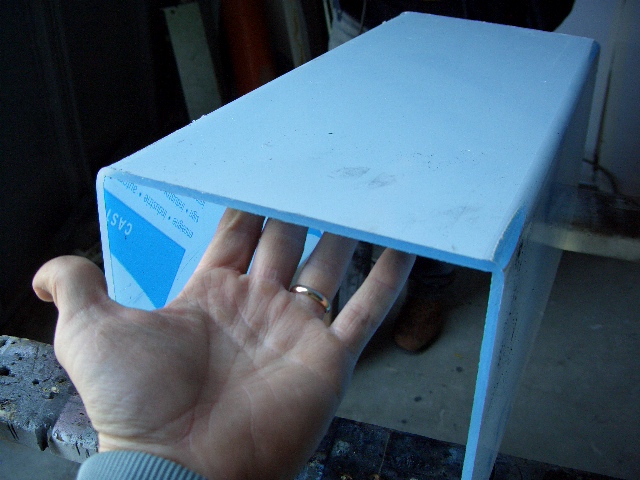

ripetendo l'operazione per l'altro lato e uscita questa cosa quà

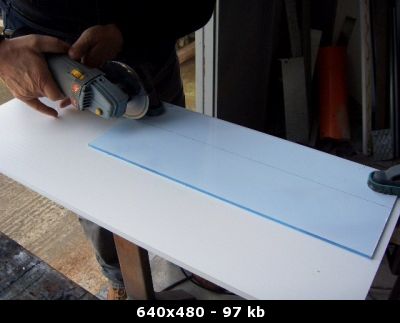

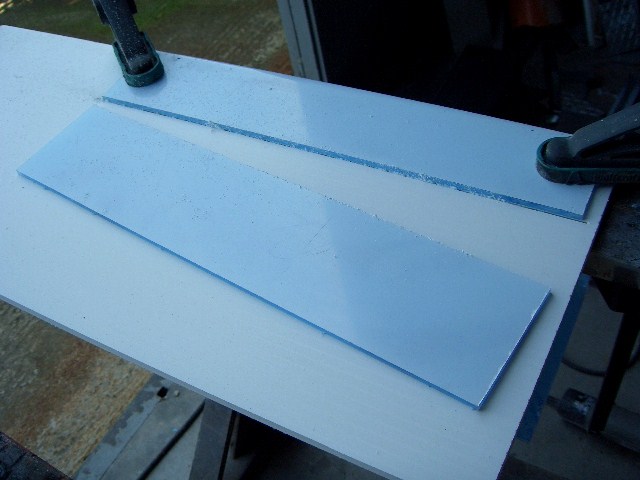

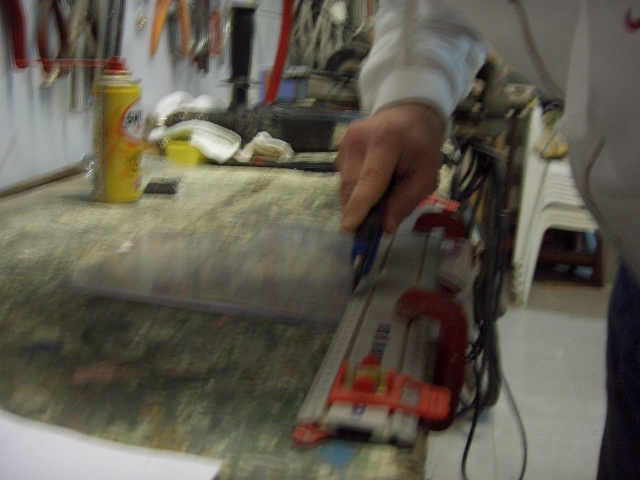

fatto questo abbiamo portato a misura i due fianchi (9cm) con il flex o "frullino".

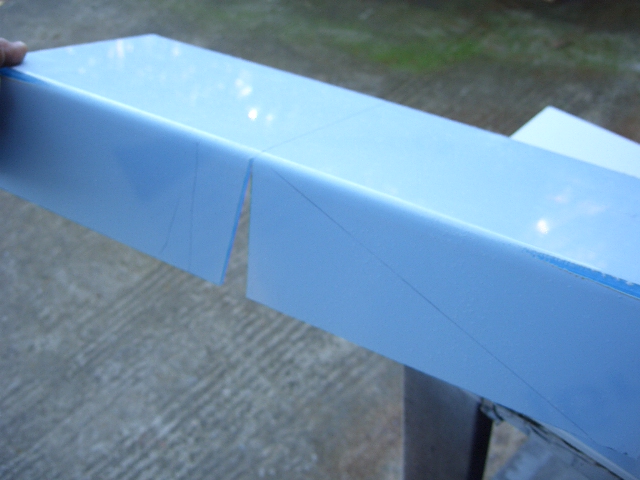

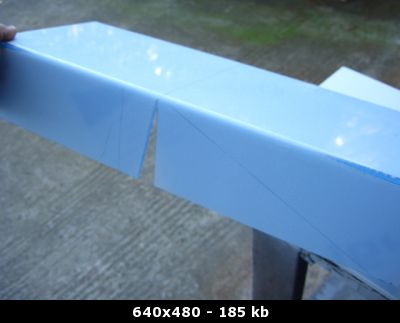

a questo punto dovendo creare uno scivolo a meta del piano abbiamo optato per effettuare un'incisione triangolare in corrispondenza del punto di inizio della curva procedendo a piccoli passi fino all'inclinazione da noi desiderata

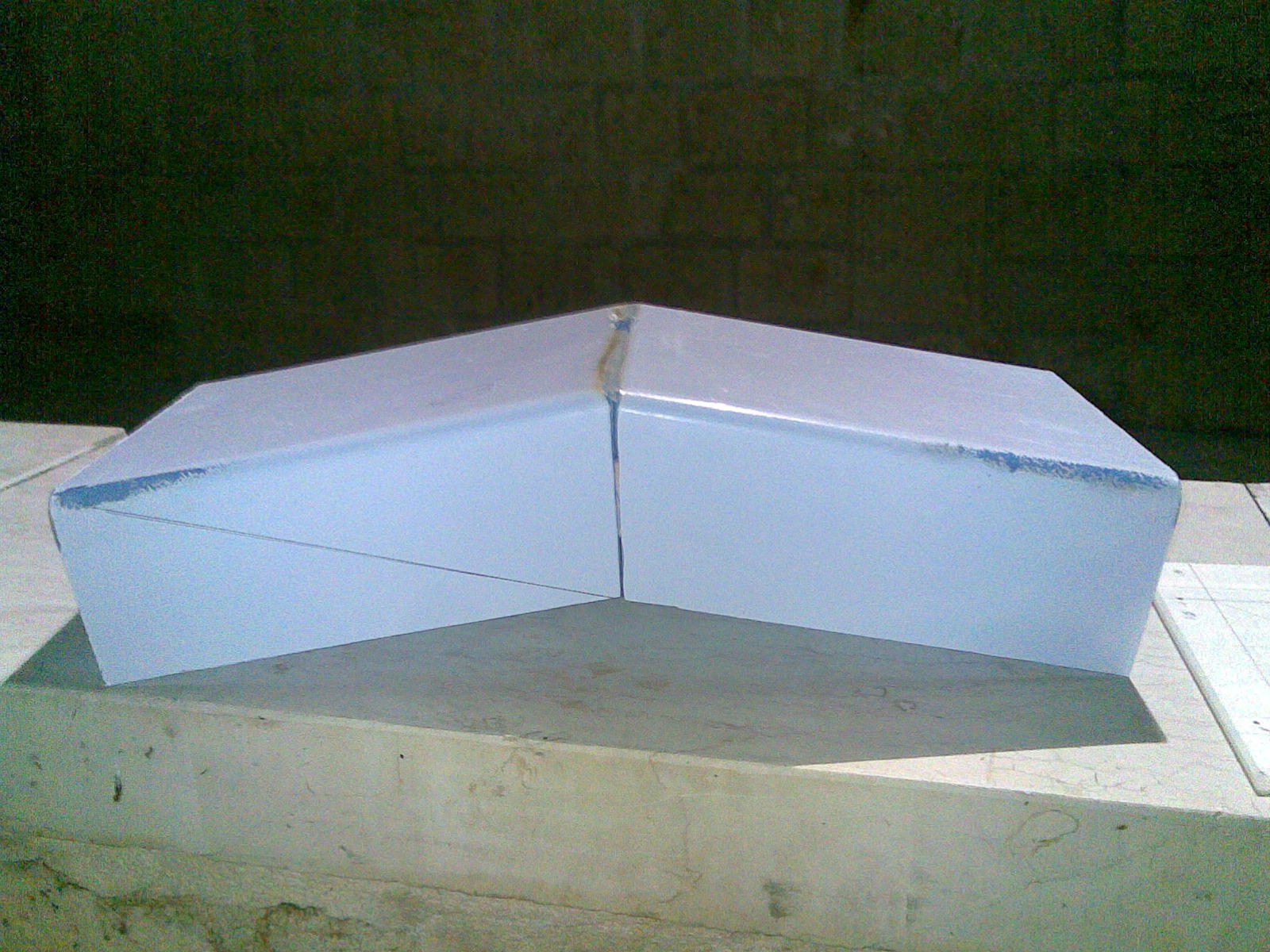

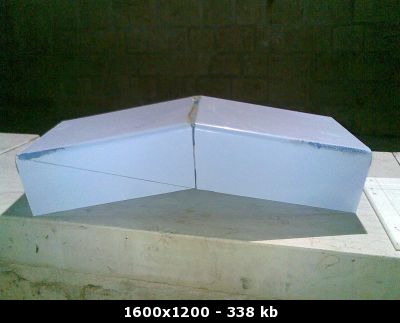

fino ad arrivare a questo



e ci siamo dovuti fermare,domani salderemo e "stuccheremo" l'incisione fatta e taglieremo lungo la linea che vedete per riportare il piano.

detto questo mi scuso se nn sono stato preciso e più dettagliato ma il tempo è davvero poco...questo up l'ho postato mentre sono a lavoro tra una pizza e l'altra :mad: e con una connessione umts :x davvero lenta!
ciao ragazzi ai prossimi up

[black_storm]

gran bel lavoro, non avevo mai visto piegare del plexy...

[cupo72]

Grazie Black ...

:x :x :x c'è bisogno di aggiungere altro?
vabbè già che ci sto lo dico...
Ca____ooooooooooooooooooo! oggi è successo un mezzo disastro

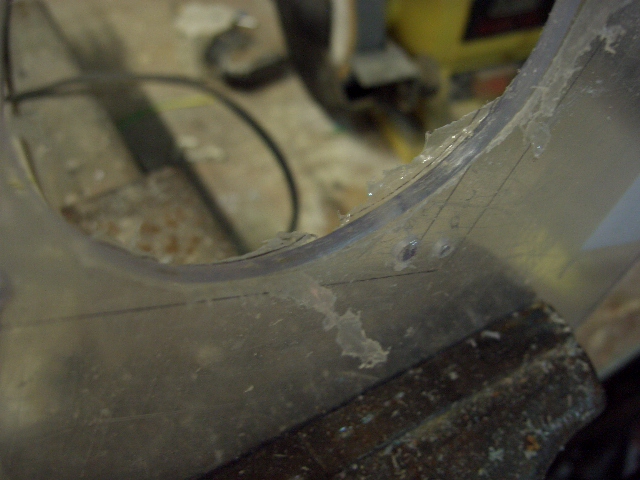

ci è caduto il pezzo e s'è crepato!!!
tutto da capo e lavoro fermo a ieri,spero di proseguire nel pomeriggio sul pezzo nuovo con lo "stuccaggio" così da trovarmi il pezzo pronto per venerdì.Si perche vado 2 giorni nella mia amata Capitale,si parte stanotte.
Se riesco a fare qualcosa posto il lavoro del pomeriggio,a presto

[cupo72]

Come promesso eccomi quì

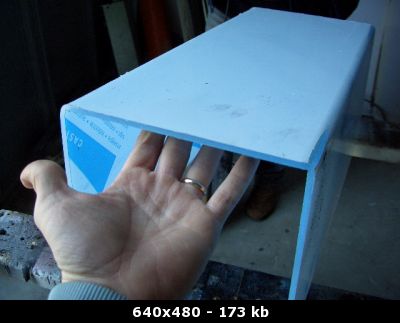

il pezzo rifatto è venuto anche meglio del vecchio,ma quanto tempo sprecato!
Cmnq nel pomeriggio ho fissato e stuccato il pezzo.

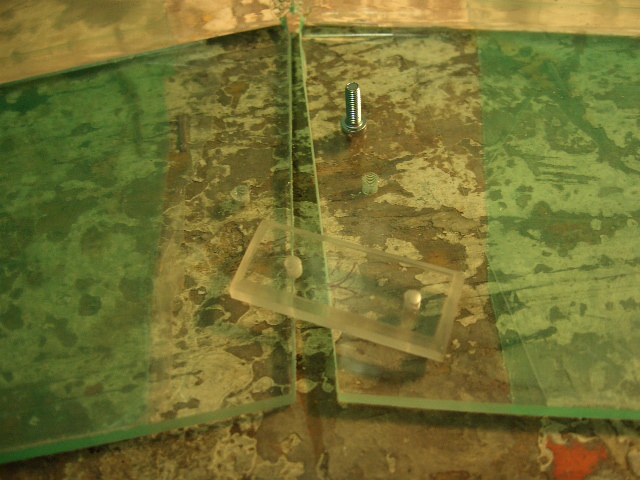

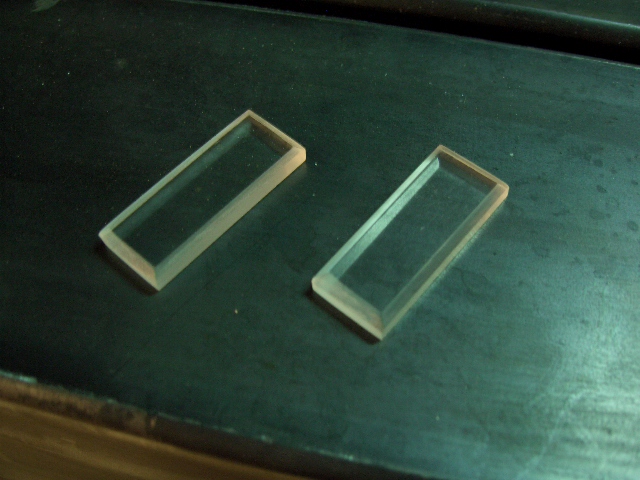

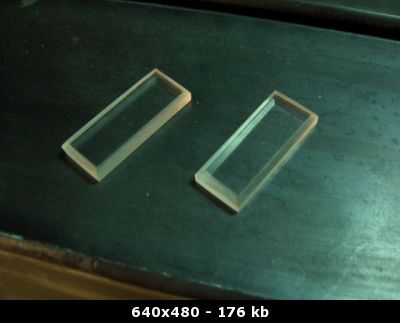

Prima ho fatto queste due staffe

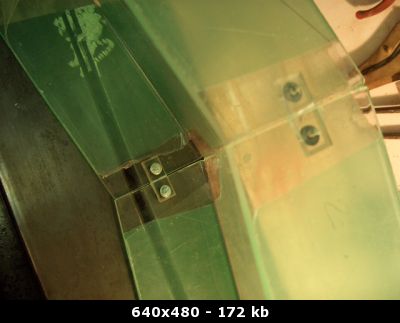

forate e avvitate dall'interno le userò per fissare in linea le 2 estremità della fessura

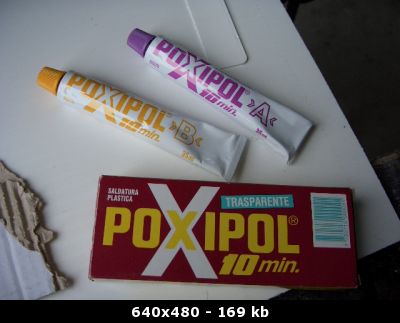

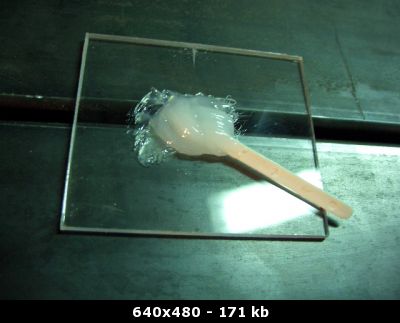

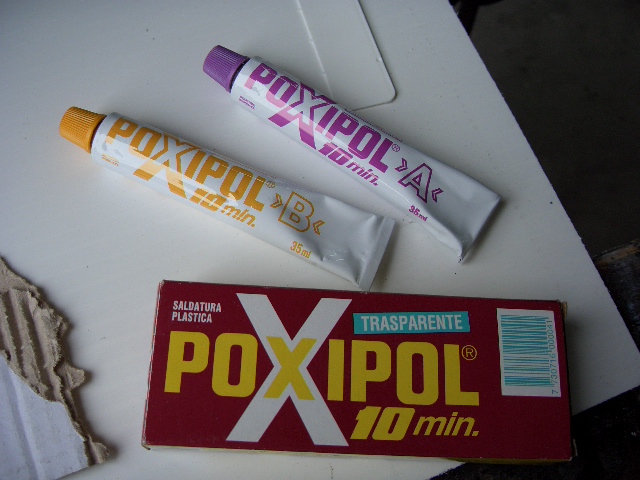

questa è la bicomponente che ho usato è molto resistente,ho fatto diverse prove di tenuta.Si presta bene anche come stucco,ma bisogna sbrigarsi perche indurisce in fretta,si lavora bene una volta indurita.

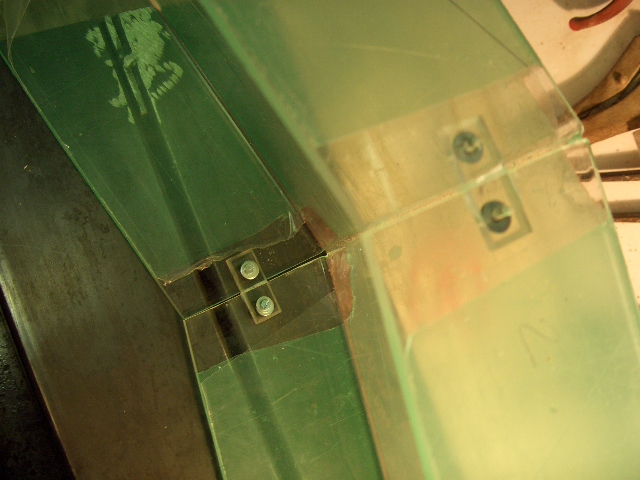

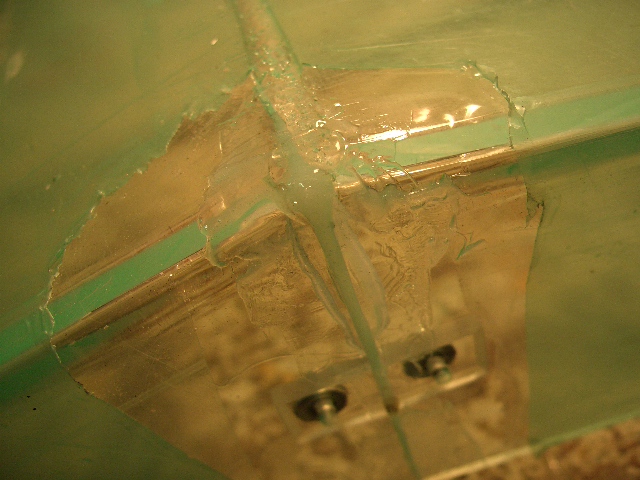

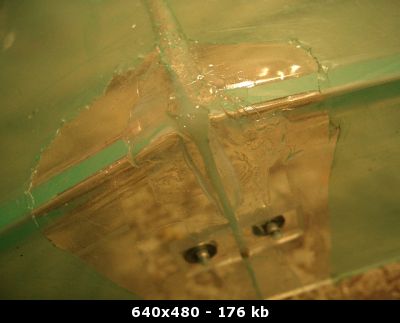

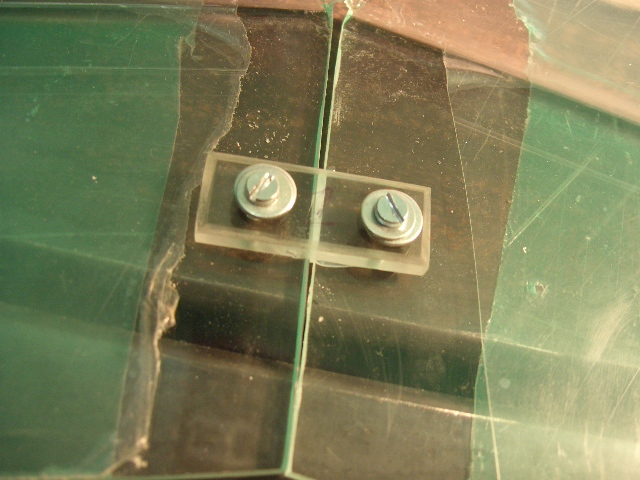

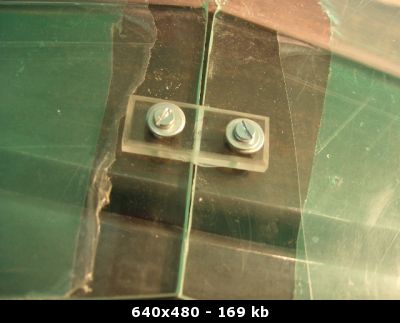

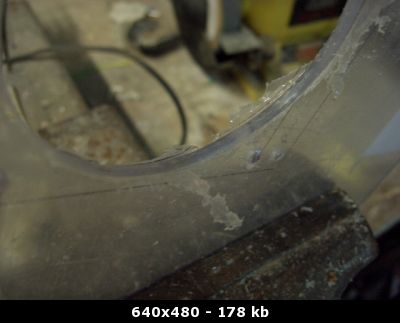

fissate le staffe,come potete notare la colla rimane trasparente,ho stuccato la fessura con una prima mano che poi raserò e ripasserò.
In questo caso la colla si vede ma non rappresenta un problema visto che una vota finito il tutto passerò la vernice...credo nera anche se nn ho ancora deciso di che tipo lucida,opaca o simil gomma(non conosco il nome esatto) per capirci quella che una volta asciutta sembra gomma.




Ok per oggi è tutto,non molto come al solito! :(
ciao e ai prossimi up....go homeeeeeeeeeeeeeeeeeeeeee

[Jericho]

un gran bel lavoro artigianale, di quelli che piacciono tanto a me, seguo con molto interesse questo thread :) :)

[John_Doe]

seguo pure te....... anche in Msn
bello il taglio del tubo
ma l'acrifix non era meglio come collante ?? :roll:
bella Cupo

[cupo72]

Bella JD grazie
per quanto riguarda il collante...se devo essere sincero nn lo conosco l'acrifix e ho scelto il prodotto basandomi su ciò che diceva l'etichetta

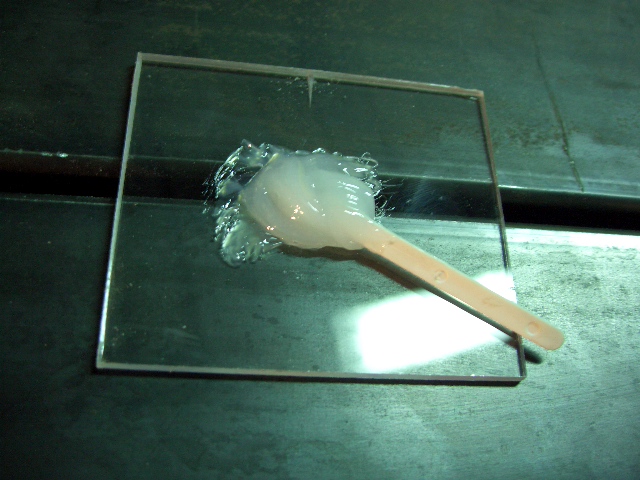

poi ho effettuato delle prove su un pezzo di scarto taliando due spigoli uno in maniera lineare e pulita l'altro in modo irregolare una volta asciutto il prodotto ho provato a torcere gli spigoli prendendo la punta con una pinza e tutto bene poi ho provato a picchiarlo in senso verticale con un caccavite pesante,non se ne è venuto fino a che nn l'ho preso a martellate!
quindi ho deciso che poteva andare bene.

P.S. grazie Jericho

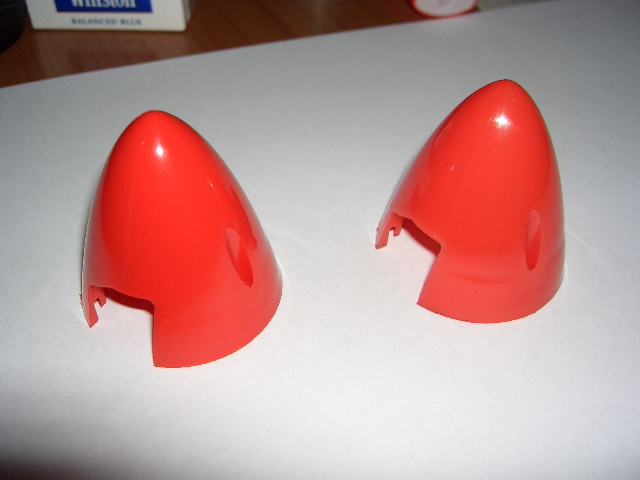

per quanto riguarda i nuovi up purtroppo nn credo di poter andare avanti per questo fine settimana pero dal mio piccolo viaggio a roma sono tornato con queste

[cupo72]

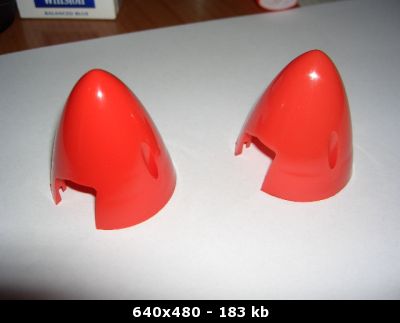

A proposito delle 2 ogive,ho bisogno di un consiglio.
Le devo accorciare fino ad un diametro di 3cm qualche idea per segnare la linea del taglio?Ho provato con un cerchiometro"si chiamerà così?mah"
ho pensato di modificare un compasso ma non so se l'idea è buona è sempre difficile trovare il centro esatto per puntarlo!
Help...idee o consigli? quello di lasciar perdere non vale basto io a ripetermelo tutti i giorni :mad:

[black_storm]

secondo me il cerchiometro infilato da sopra è l'ideale...

[cupo72]

secondo me il cerchiometro infilato da sopra è l'ideale...

forse ci sono...proverò ad usare un cerchiometro fissandoci sopra una livella a 2 gocce così potrò tenere la perpendicolare ed essere certo che una volta tagliato non esca fuori un'ellisse come base del cono.
cmnq quando lo farò scatterò qualche foto.

[black_storm]

ottima idea!!

[kokkopl]

non so se poi hai risolto con la ventola inversa,ma x informazione esistonoanche quelle inverse e esistono anche quelle che invertendo la polarita girano al contrario ma ormai non sn piu di moda,a volte le ventole inverse si trovano negli atx con doppia ventola da 60,

[cupo72]

Grazie kokkopl
in effetti nn ho risolto ho dovuto fare dei piccoli cambiamenti al proggetto che avevo in mente ma niente di che.
Ora connessione permettendo mi faro un giro per negozi online,se ci riesc o nn mi dispiacerebbe tornare alla mia vecchia idea.
Info per tutti:la mod è al momento ferma causa malattia del cucciolo di casa(quando ha saputo del braccetto di sterzo del kart gli è venuta la febbre ).
Riprenderò al più presto
