I processori con BUS @ 266Mhz solitamente non reggono gli FSB elevati [di norma al di sopra dei 190Mhz], mentre quelli con BUS @ 333/400Mhz non hanno di questi problemi. Dunque, per ottenere degli overclock stabili sopra i 200Mhz di FSB, occorre 'forzare' i 166mhz di FSB sui processori, cosicchè anche la scheda madre sia, in un certo senso, ingannata.

!!!ATTENZIONE!!! NE' L'AUTORE DELL'ARTICOLO NE' HWT SI PRENDERANNO ALCUNA RESPONSABILITA', DIRETTA E/O INDIRETTA, PER EVENTUALI DANNEGGIAMENTI HARDWARE DOVUTI ALL'INCAUTA EMULAZIONE DELLA PRESENTE GUIDA. CONFIDIAMO NEL BUONSENSO DI TUTTI E CONSIGLIAMO LA MODIFICA ESCLUSIVAMENTE AD UTENTI ESPERTI.

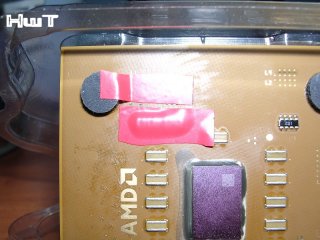

Per far riconoscere un processore @ 333Mhz invece di 266Mhz, bisogna unire due piedini del bridge "L12" presente sul processore tramite vernice all'argento:

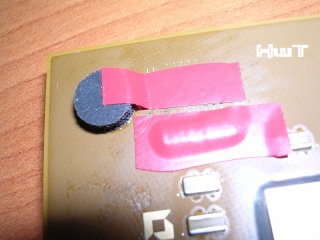

AMD, però, ha fatto un solco tra i due piedini e di conseguenza l'unione di questi deve essere fatta riempiendo quel solco con l'attack in modo da permettere la corretta stesura dell'argento liquido. Quindi prima si utilizza del nastro isolante per coprire le zone del processore non interessate alla modifica e poi si procede all'applicazione della colla.

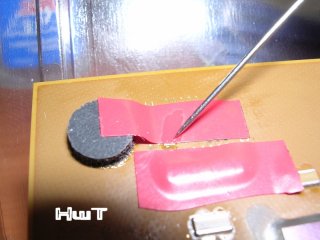

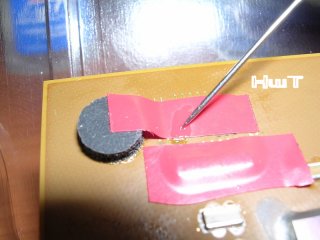

Io, per comodità, ho usato un ago per essere più preciso e ho versato una goccia di colla sul nastro
isolante così da poter utilizzare la giusta quantità per il solco, bagnando l'ago nella colla.
