Pagina 3 di 4 Editore: EvolutionCrazy Data: Sab 10 maggio 2008 alle 00:00
Fasi Di Montaggio:
il montaggio del NoctuaNH-P12U risulta Semplicissimo e la realizzazione della staffa è a dir poco sublime!!
Naturalmente il Primo assemblaggio è da effettuare come di norma ,smontando la scheda madre.

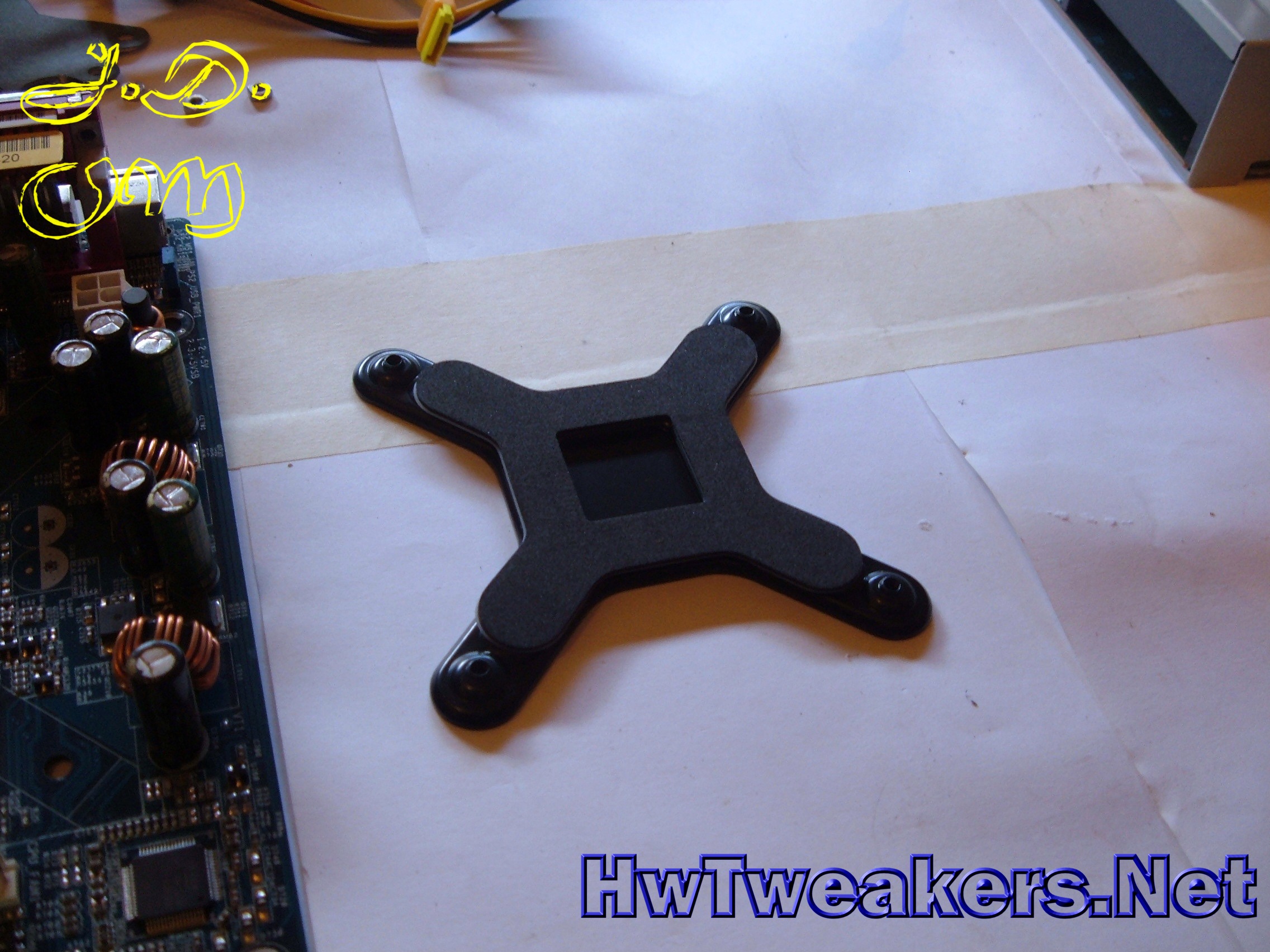

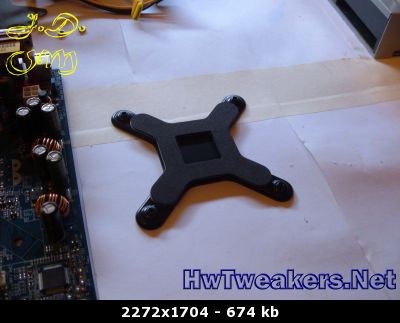

Questa è la piastra posteriore da istallare sotto la Scheda Madre :

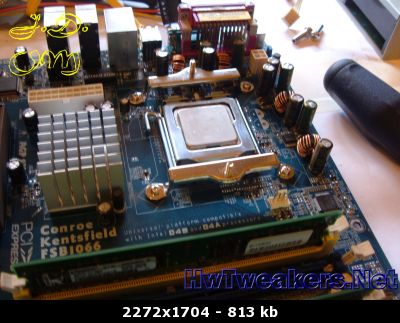

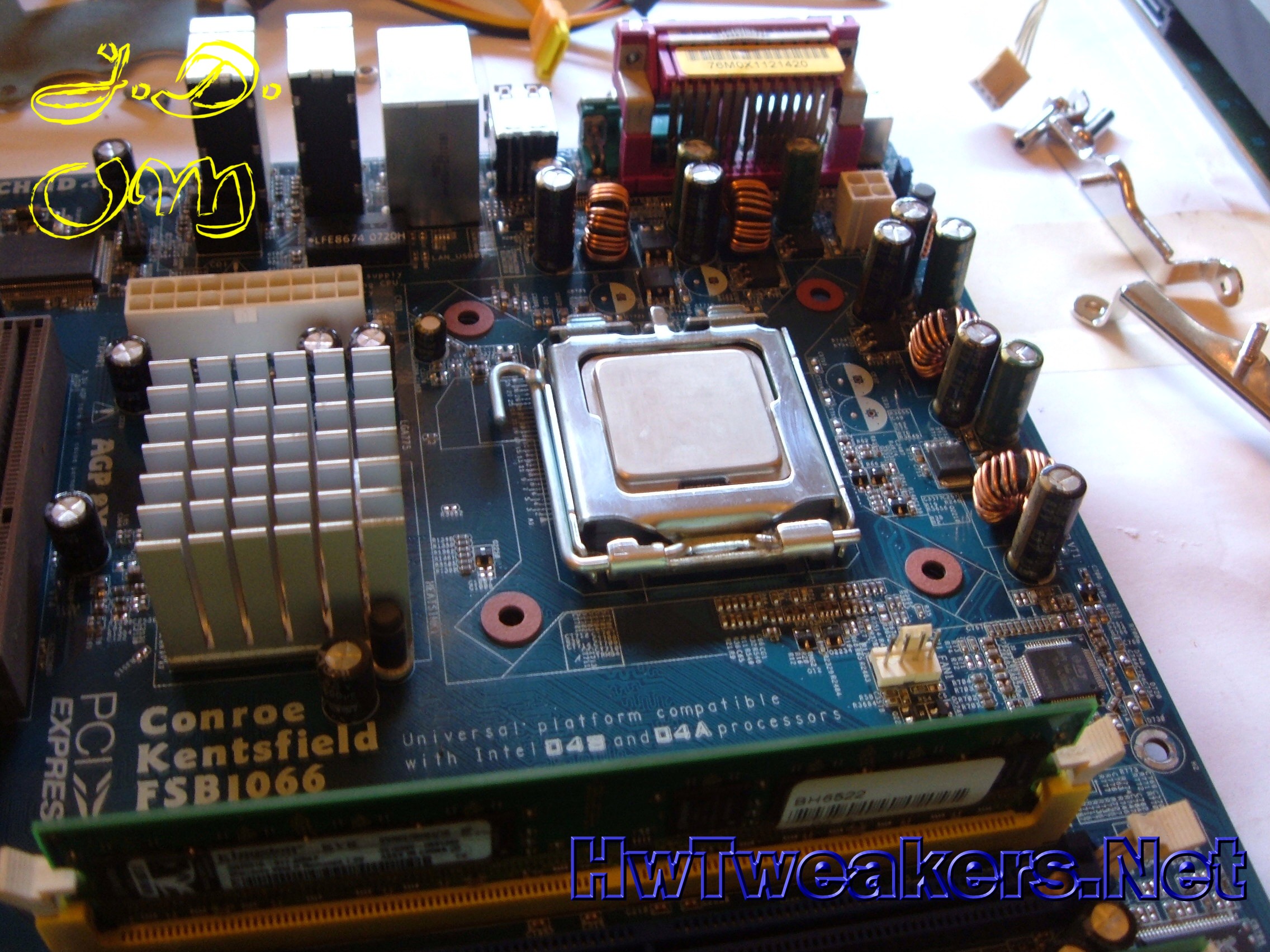

Dopo di che si mettono delle rondelle isolanti:

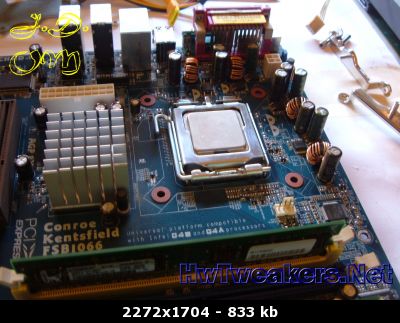

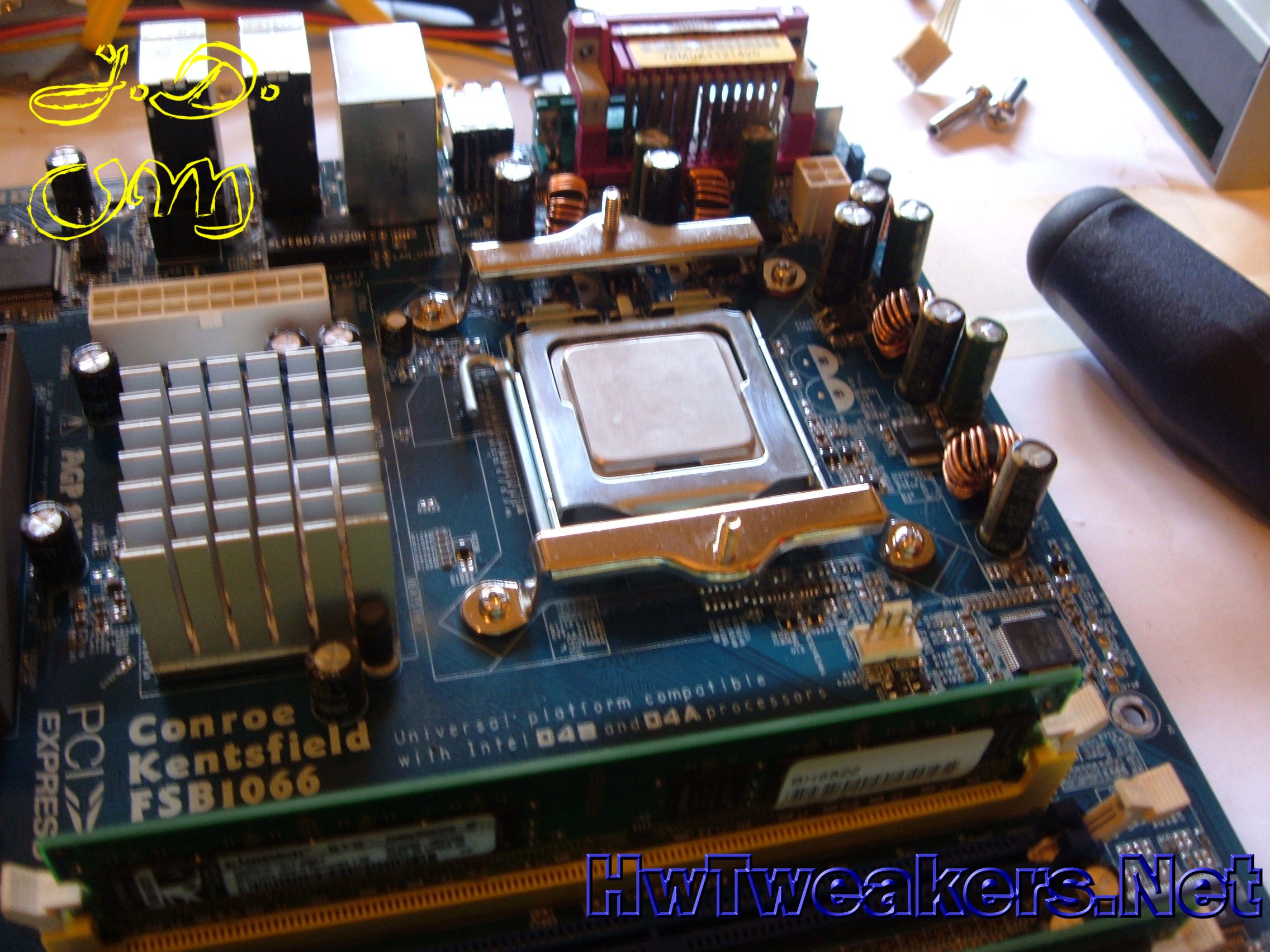

e si fissano gli altri due pezzi della staffa (in questo caso abbiamo usato l'adattatore 775)
Questa prima parte del montaggio, rende il resto del lavoro stupefacente..........
a differenza di molti altri dissipatori HeatPipe da me provati, questo non necessita del montaggio Immediato del dissipatore sulla CPU/MB
a questo punto del montaggio si può già procedere all'alloggiamento della Scheda Madre nel Case!!
Il che, va tenuto in alta considerazione, in caso di manutenzione o semplice smontaggio futuro per una qualsiasi motivazione !!
Darei un 120 con Lode alla Noctua per questo...

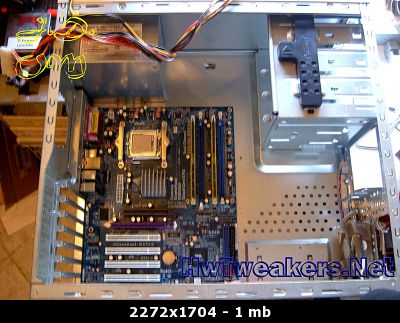

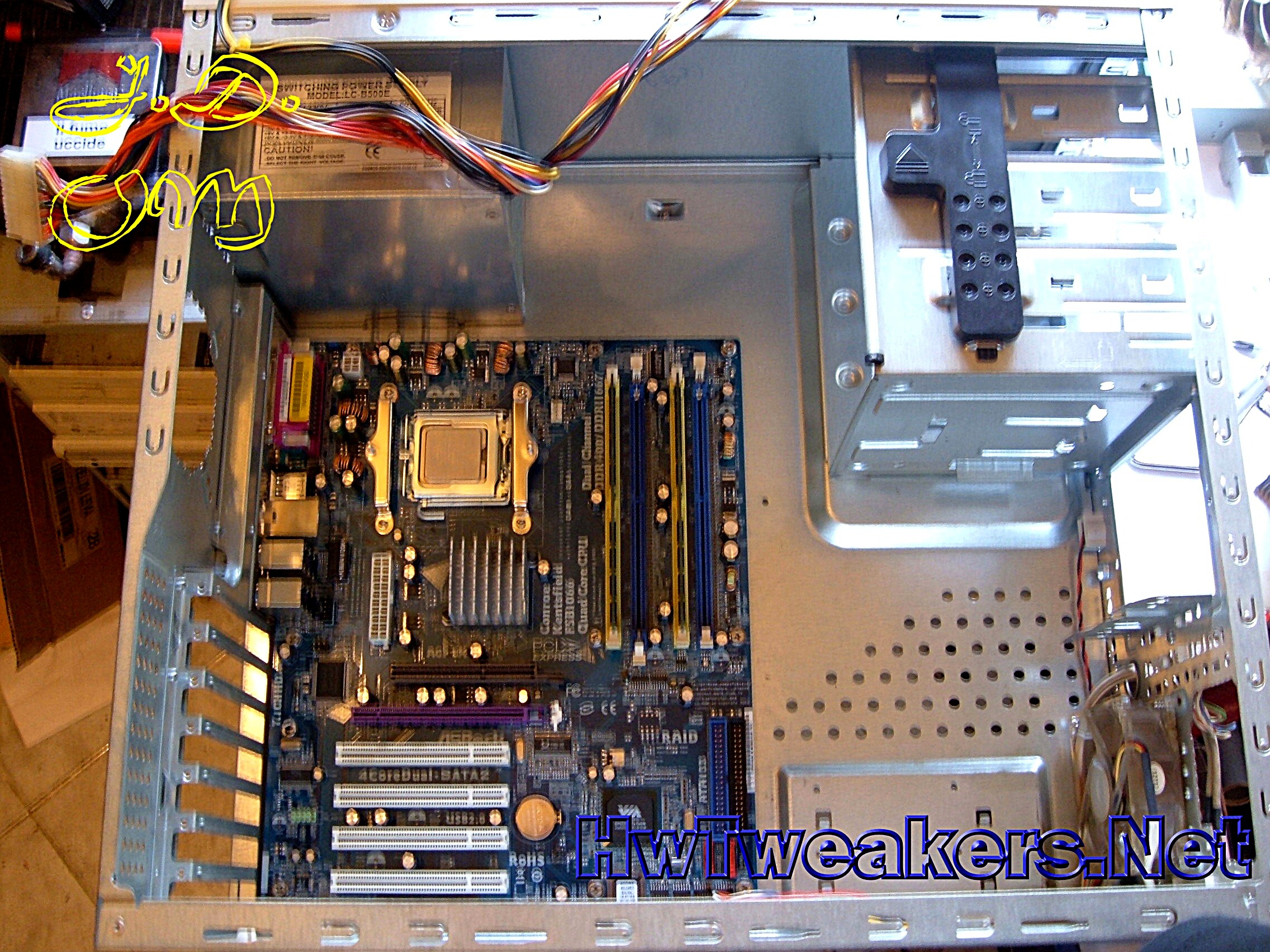

A questo punto, si può infatti procedere, al fissaggio della scheda madre nel case:

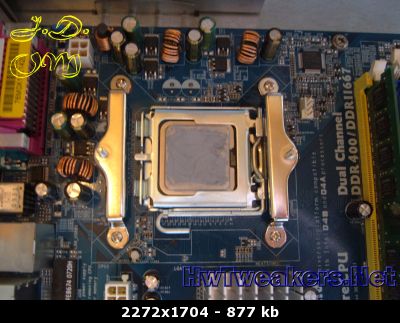

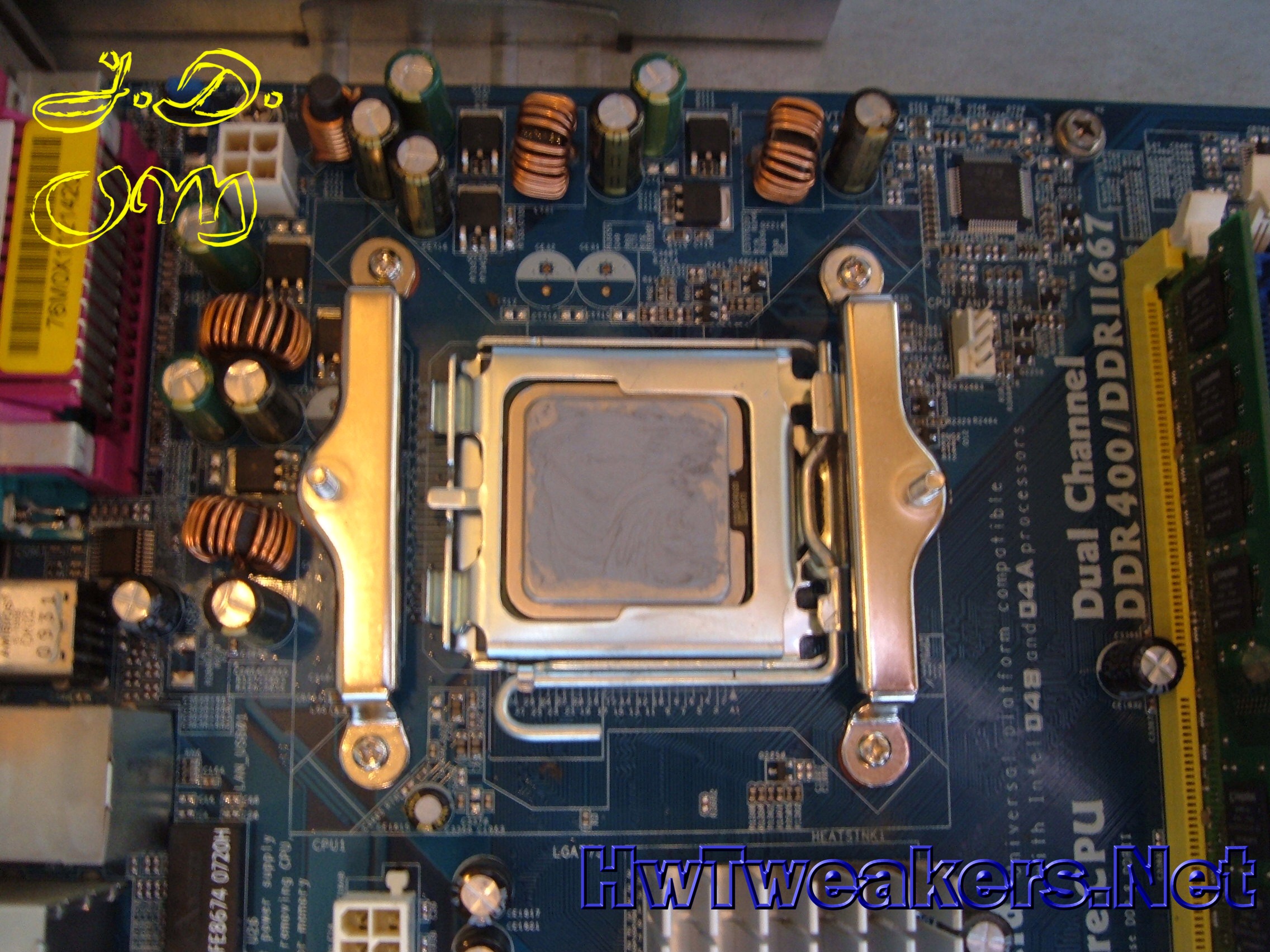

La pasta della Noctua NT-H1, si presenta molto densa e nella confezione ne troviamo un quantitativo sufficiente a 2/3 applicazioni:

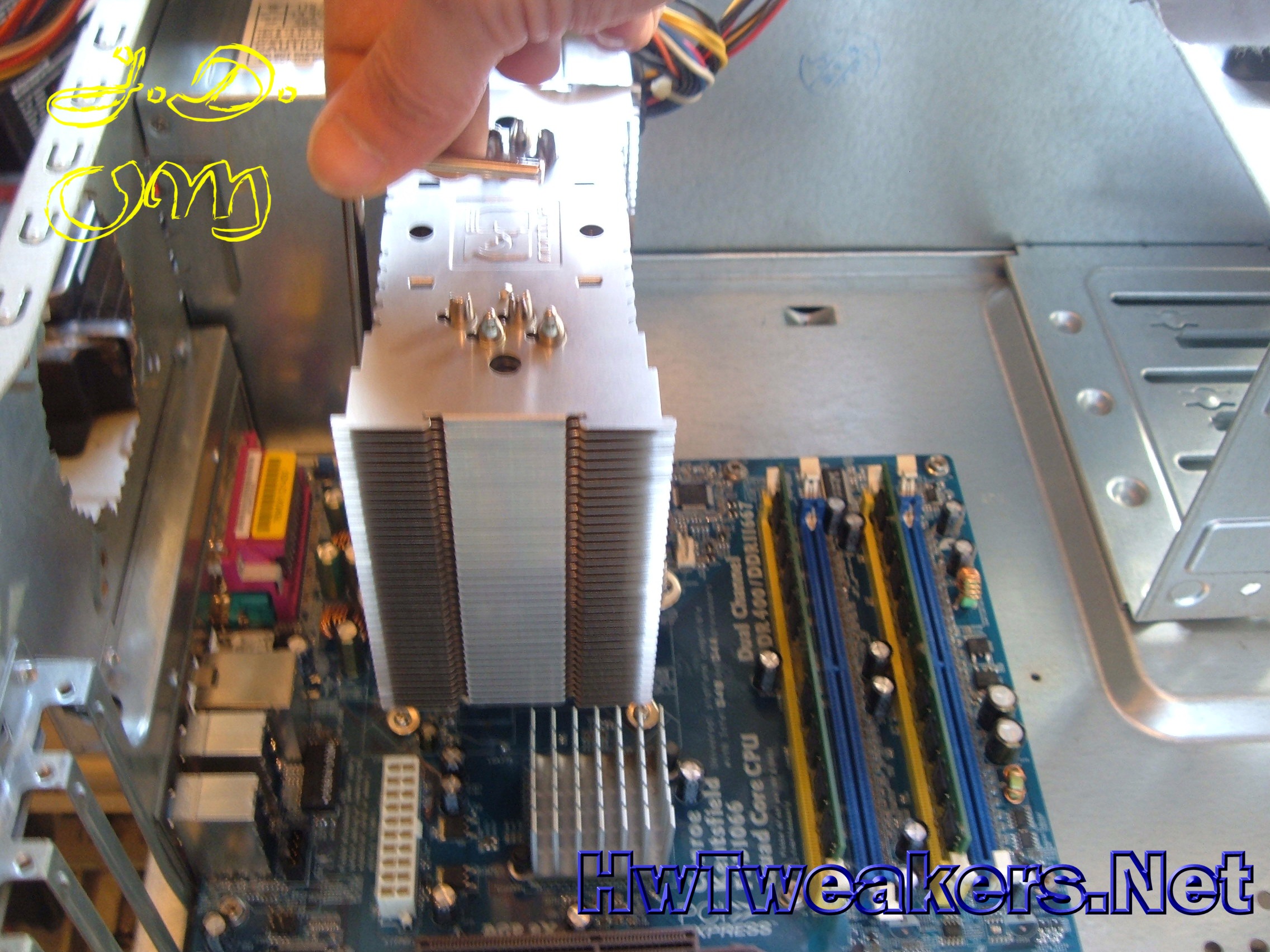

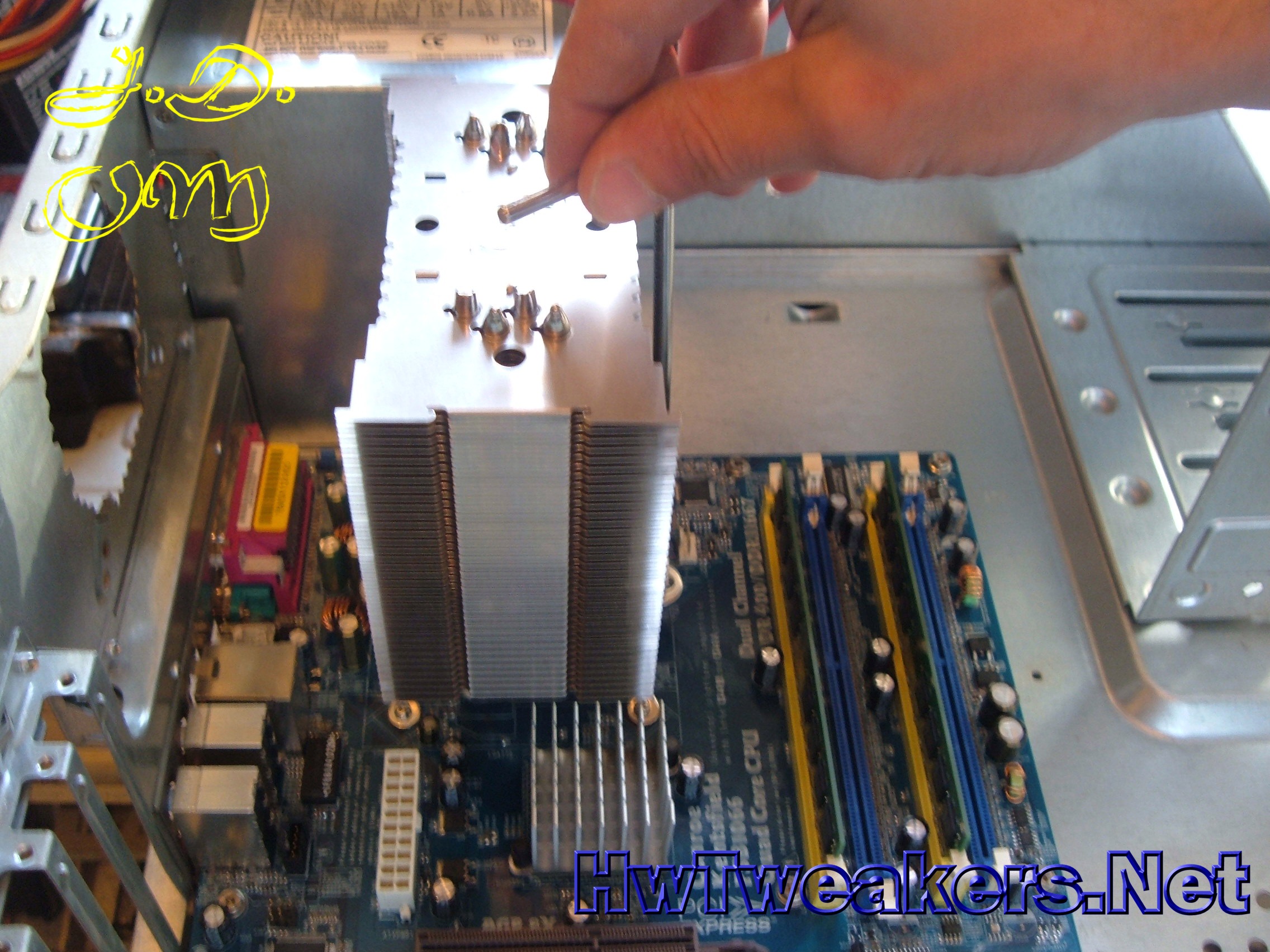

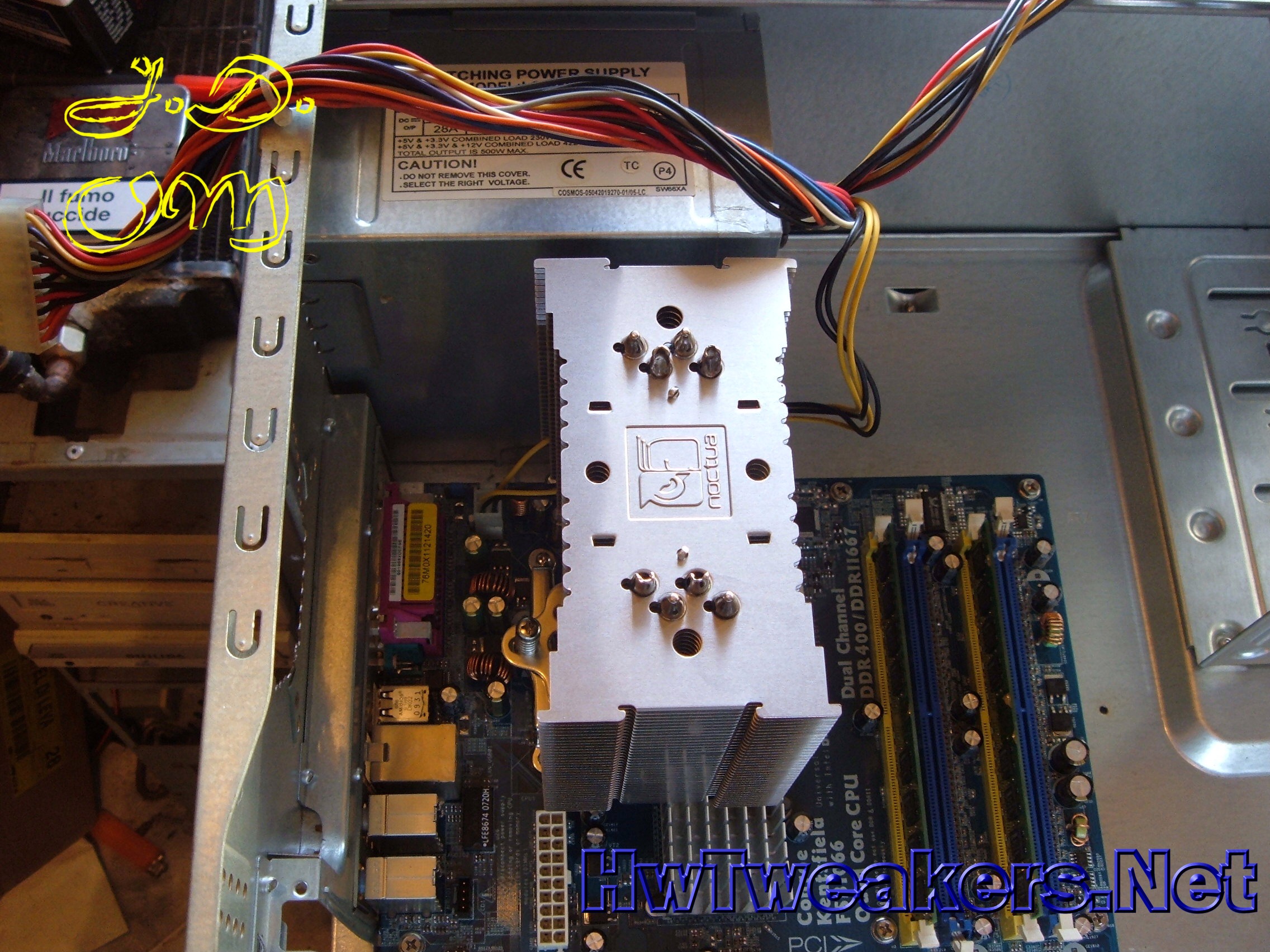

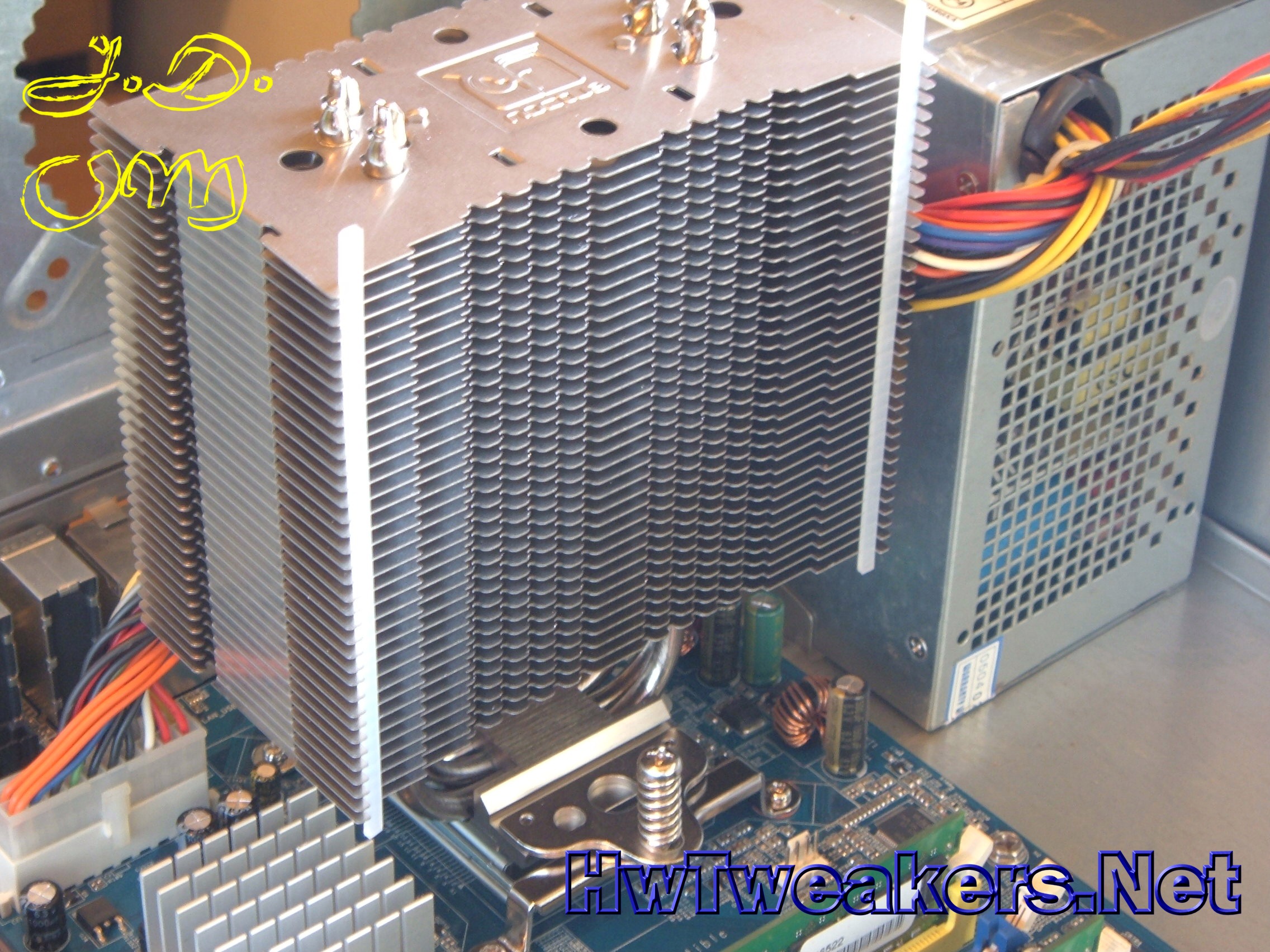

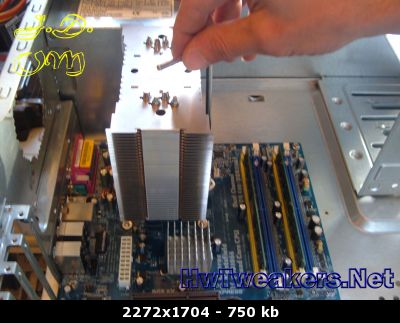

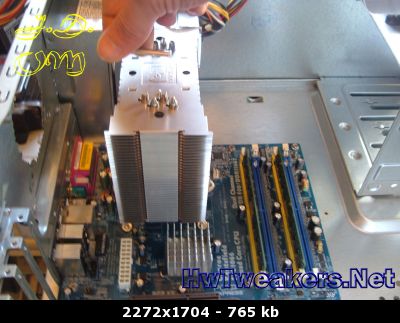

a questo punto se vogliamo possiamo decidere di piazzare il nostro dissipatore sulla CPU, la manovra risulta più che facile ,con l'utilizzo del cacciavite in dotazione e alimentatore già istallato:

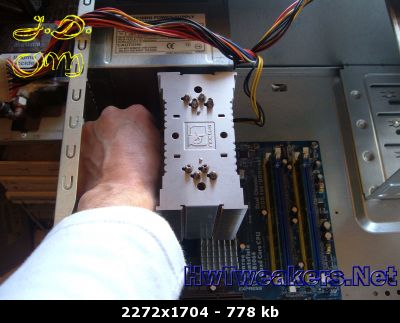

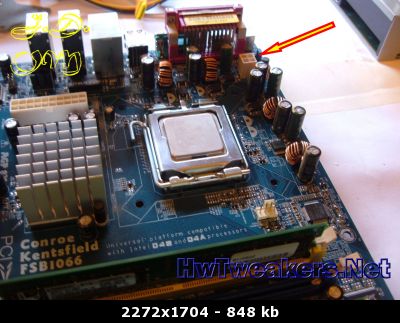

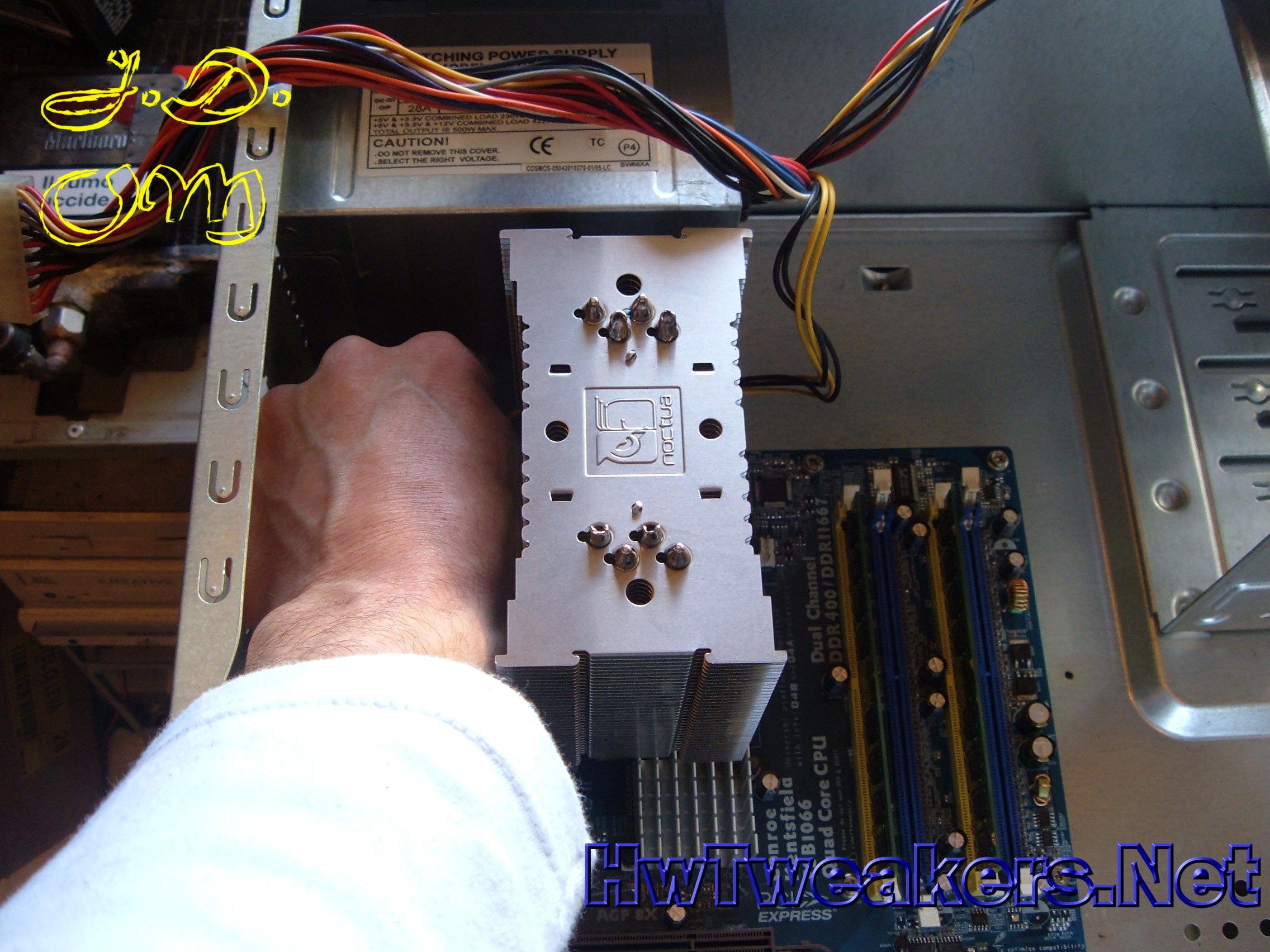

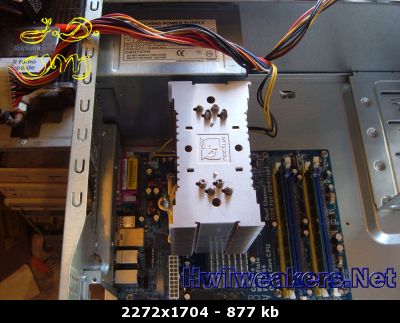

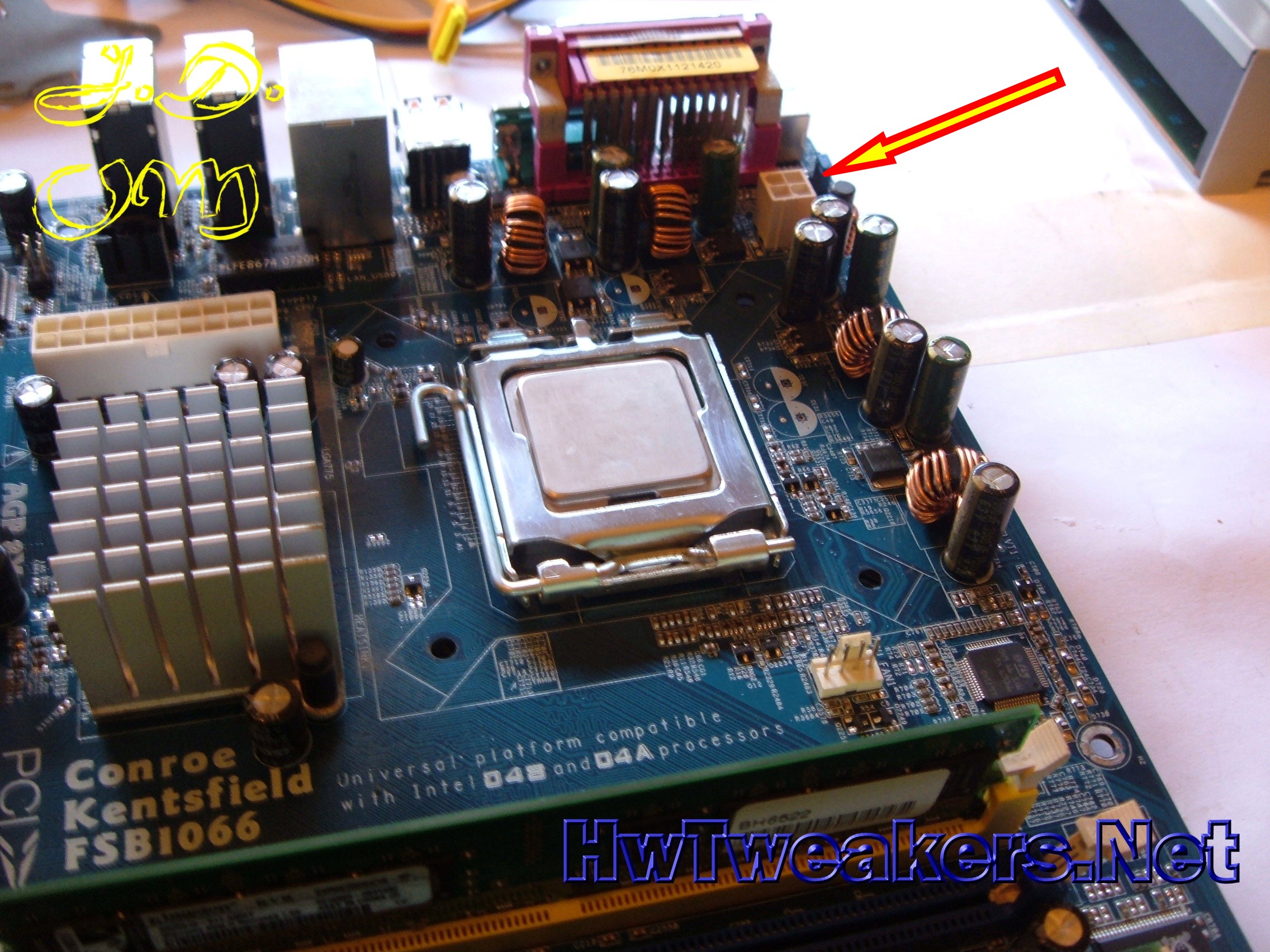

Altrettanto facile l’inserimento della corrente P4 posizionata sulla MB , proprio dietro il dissipatore:

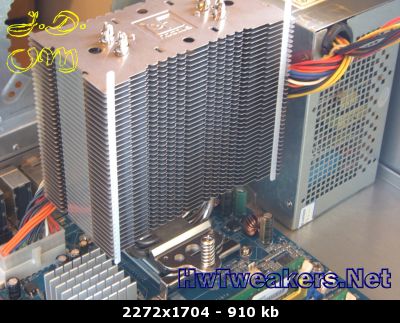

Arrivati qui, non resta che fissare due striscioline antivibrazione:

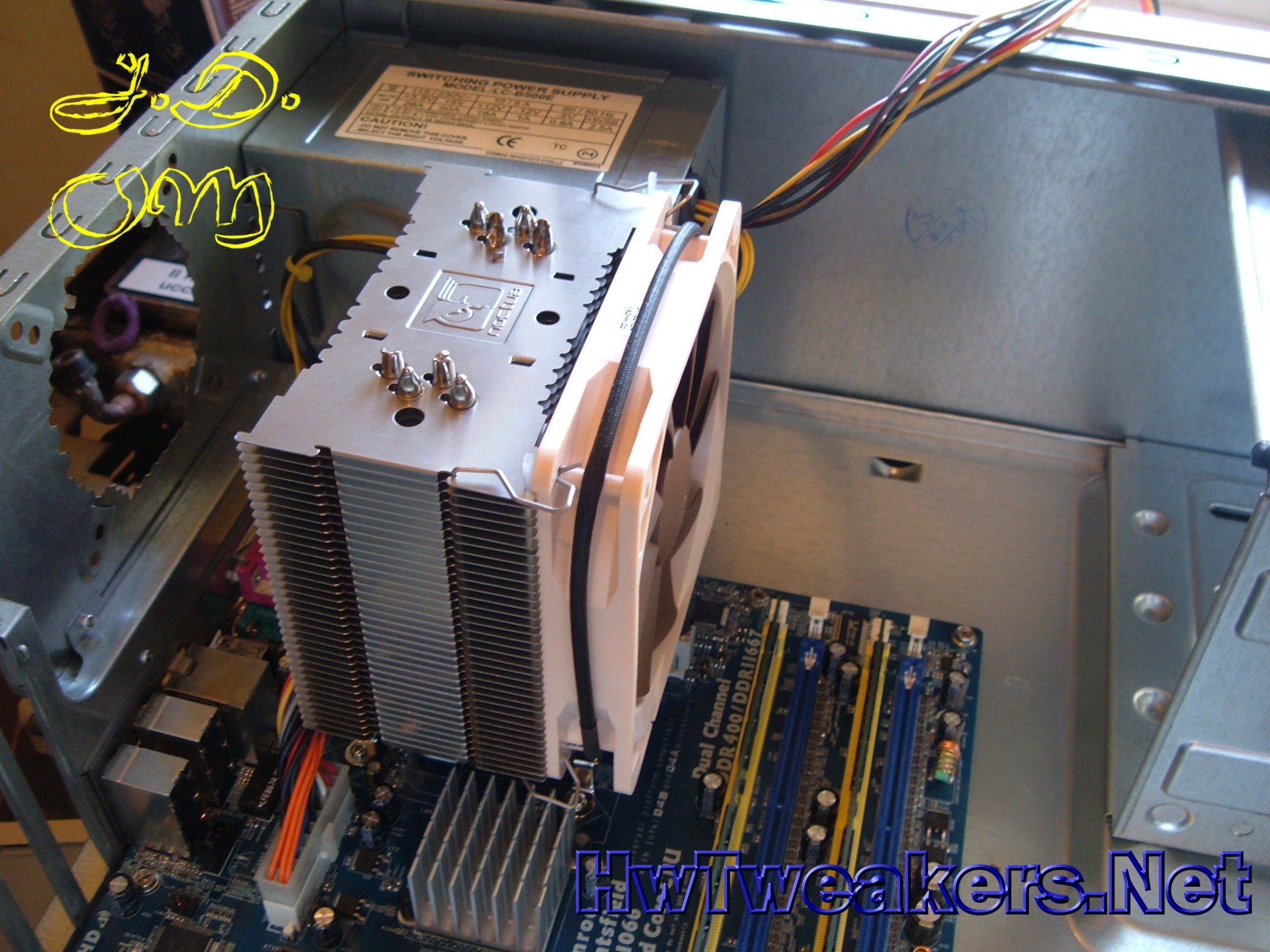

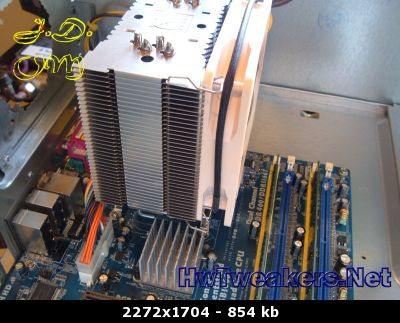

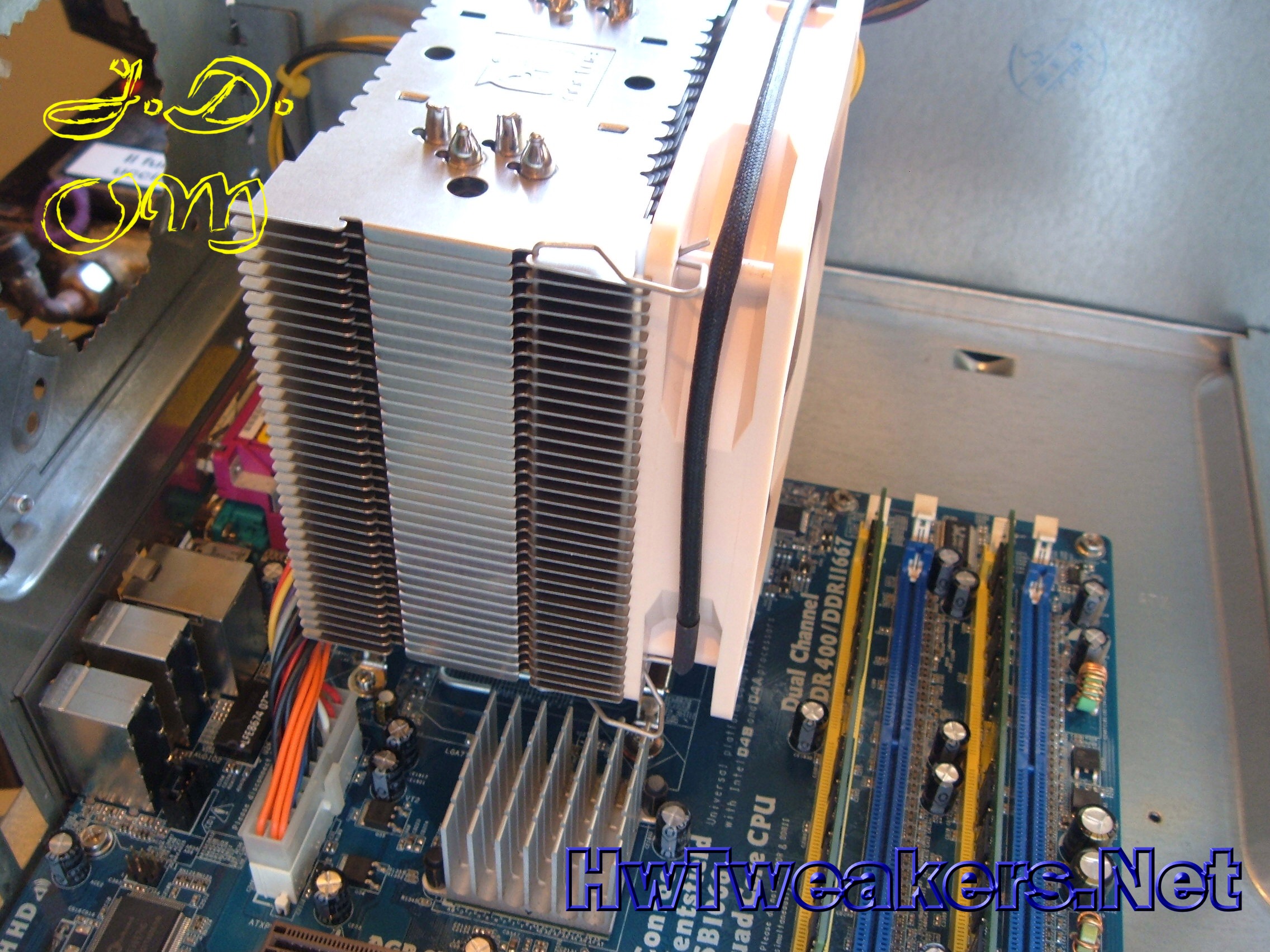

E fissare la ventola con le apposite Clips:

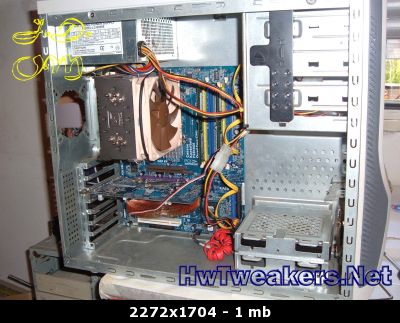

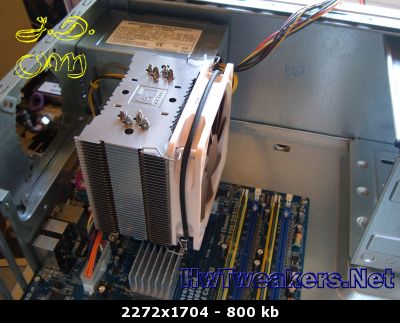

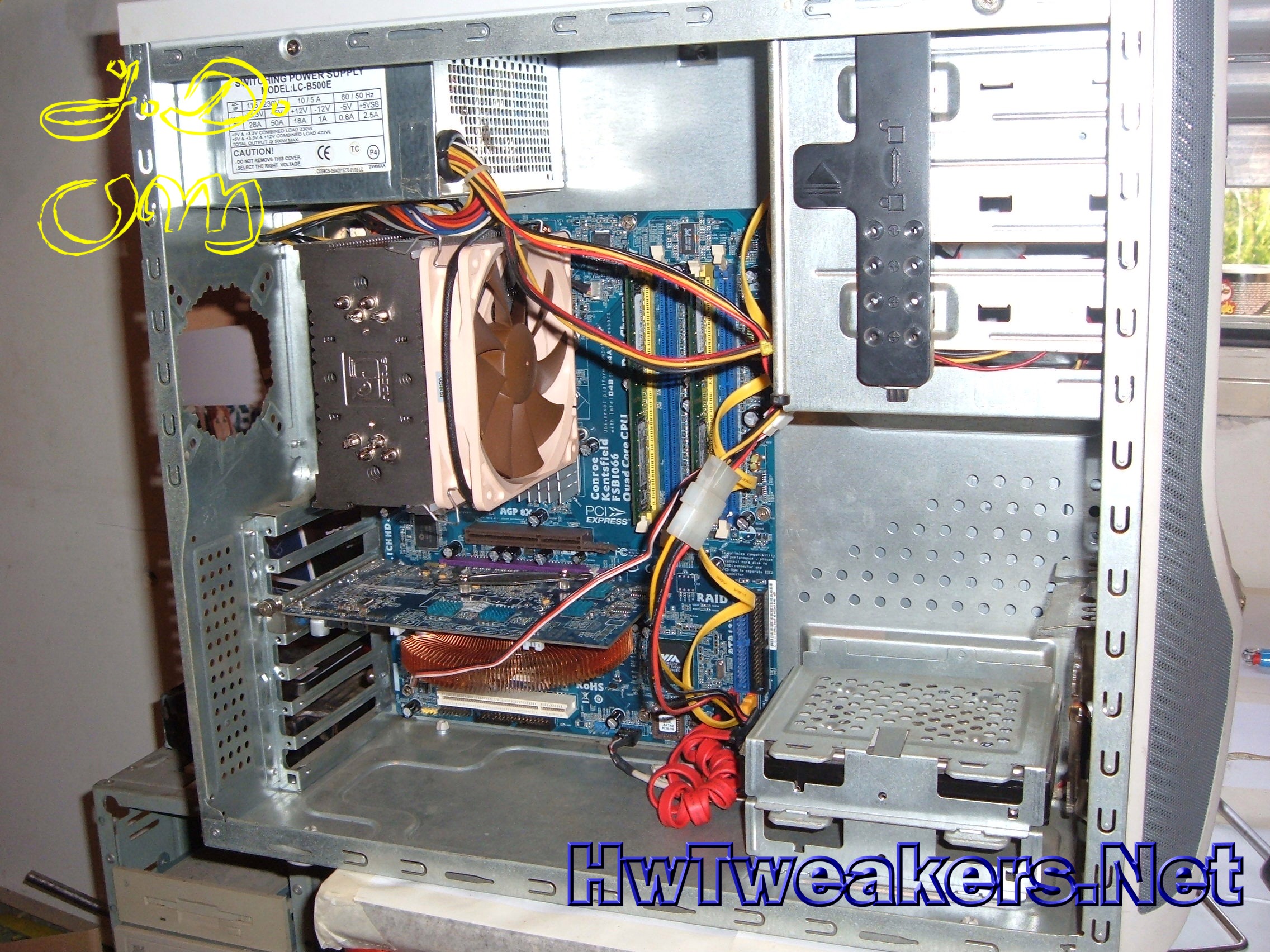

Ed ecco, come si presenta il nostro Case, con il resto dei componenti:
