Pannello Multifunzione Home-made

Sezione Modding

Assemblaggio: Attacchi Ventole

Pagina 3 di 8
Reviewer: Tony_Sunrise
Editore: EvolutionCrazy
Data: Dom 02 ottobre 2005 alle 15:40

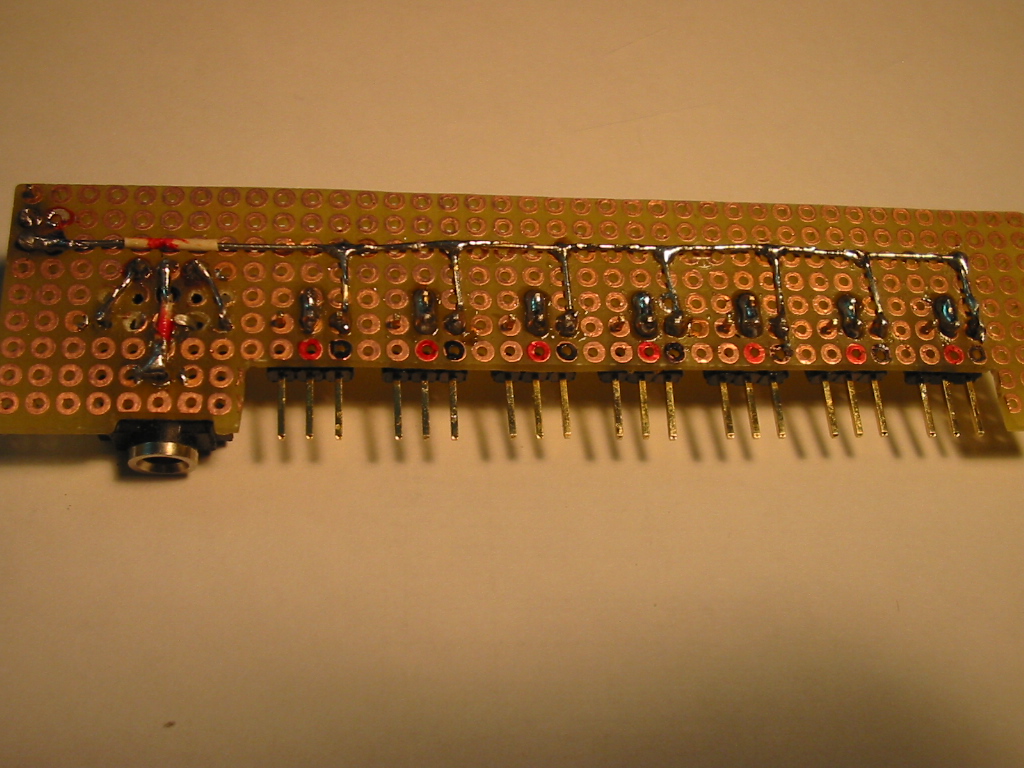

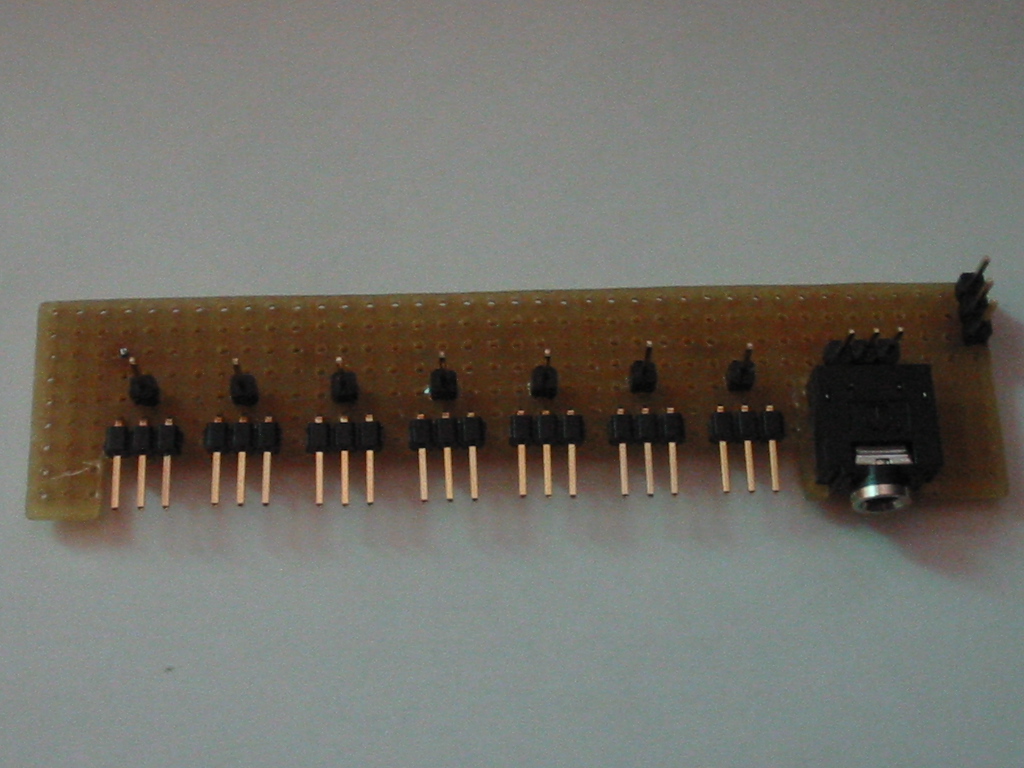

Con gli strips a 90° possiamo comodamente creare gli attacchi per le nostre ventole assemblandoli sulla millefori come in foto:

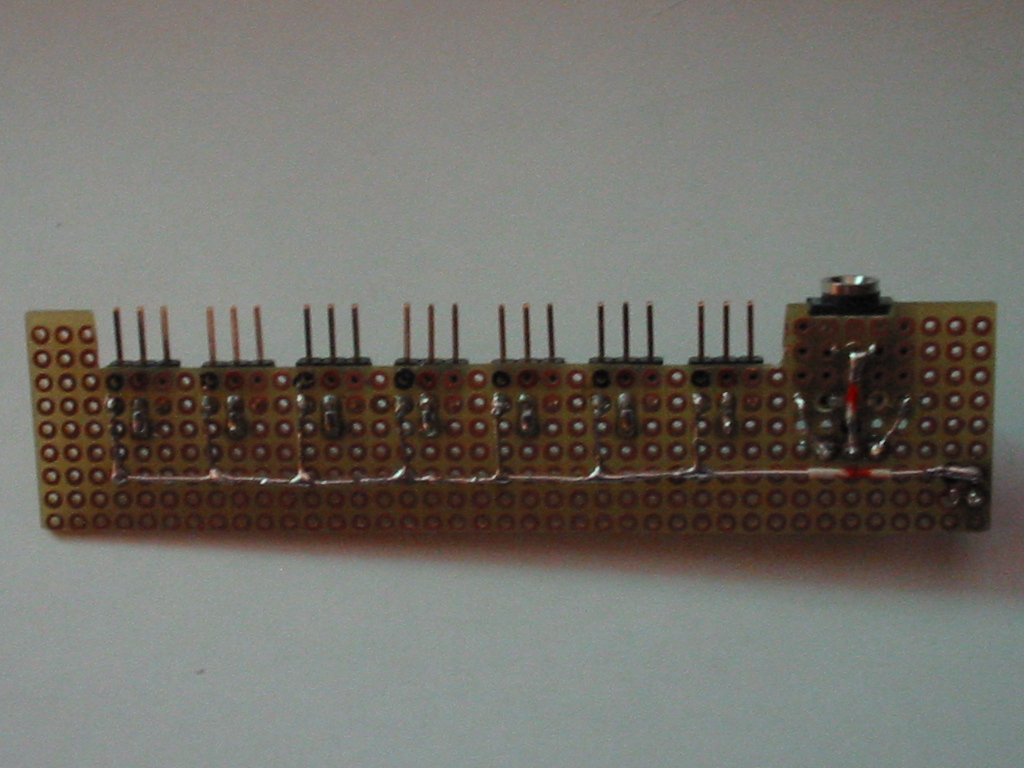

Come potete notare dietro al piedino centrale di ogni attacco per la ventola c’è uno strip verticale… quello verrà collegato al relativo interruttore e sarà quello che porterà la +12v, collegatelo al piedino centrale degli attacchi.

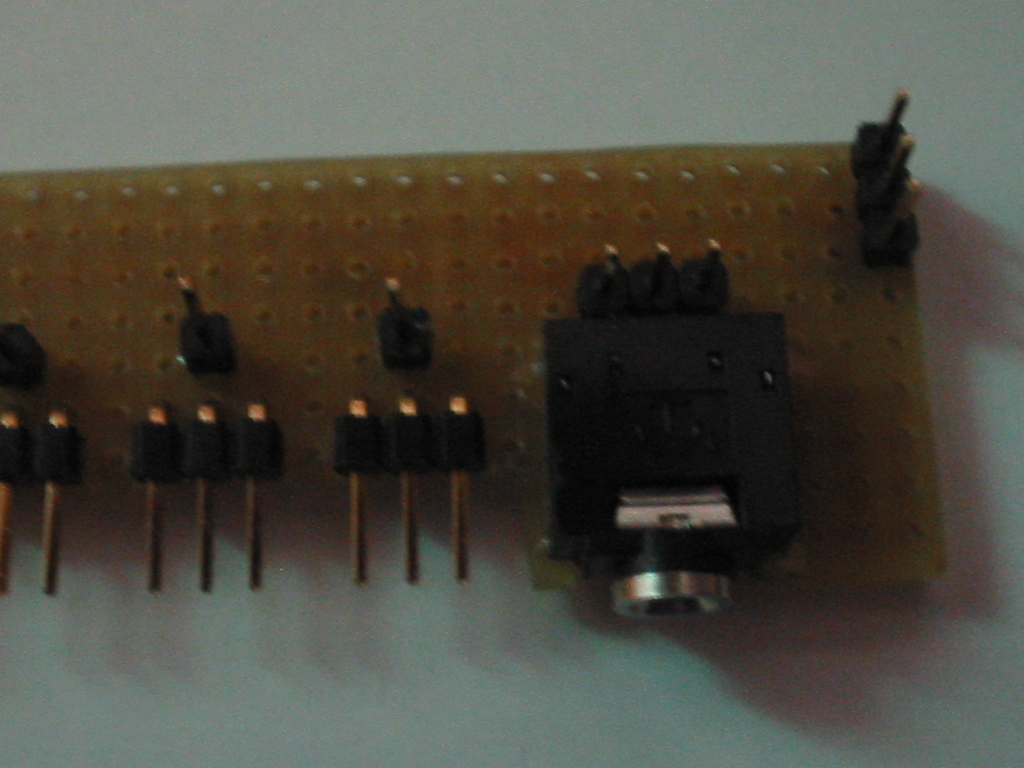

Sulla destra notate la presa jack… il piedino centrale è il negativo, gli altri due sono i canali destro e sinistro… collegateli ordinatamente ai 3 strip posti subito dietro la presa (ho usato strip per ogni cosa al posto di saldare direttamente i cavi in modo che ogni pezzo del bay sia indipendente e possa essere staccato facilmente, cosa molto comoda in caso di riparazione o successiva modifica)


Infine noterete nell’angolino in alto a destra altri 3 strips… questi sono collegati tra loro… uno è collegato al negativo (GND) del molex, gli altri due servono a portare il negativo agli altri componenti del bay, uno va al “piano di sopra” all’attacco dei molex, e l’altro ai led di funzione sul frontalino, in modo che si accendano quando il rispettivo interruttore è on…
Collegate uno di questi tre piedini ai rispettivi contatti negativi di ogni attacco ventola






Pagina precendente (2/8) Assemblaggio: VU-MetersAssemblaggio: Attacchi Molex (4/8) Pagina Successiva
