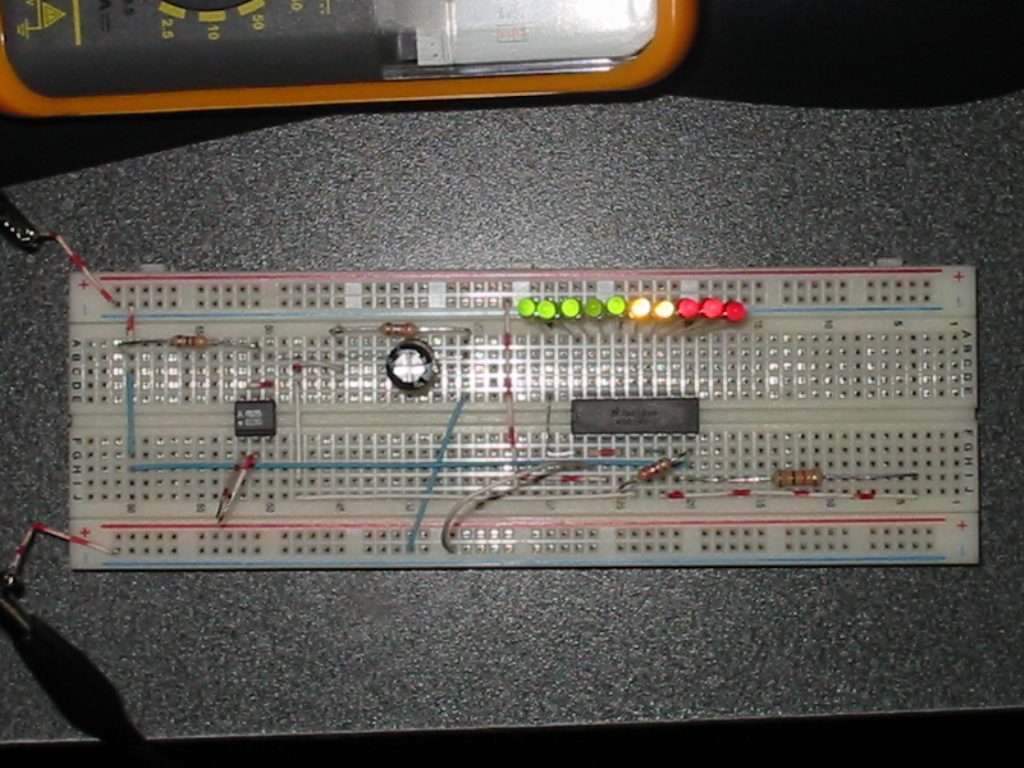

Prima consiglio: prima una bella prova su breadboard

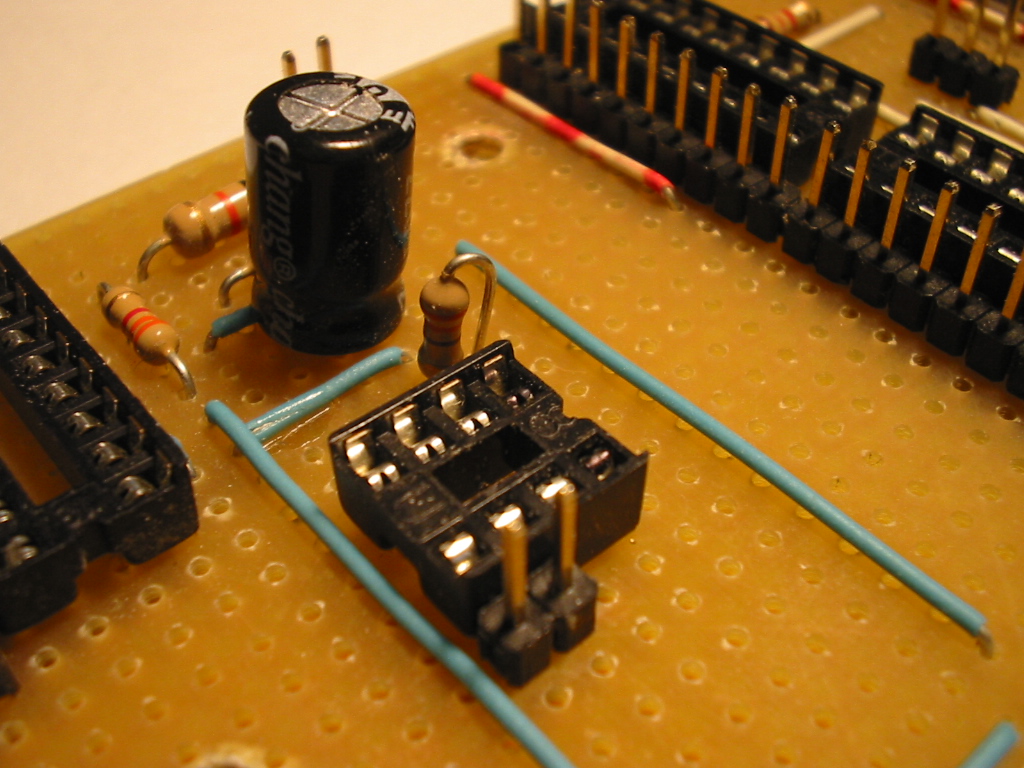

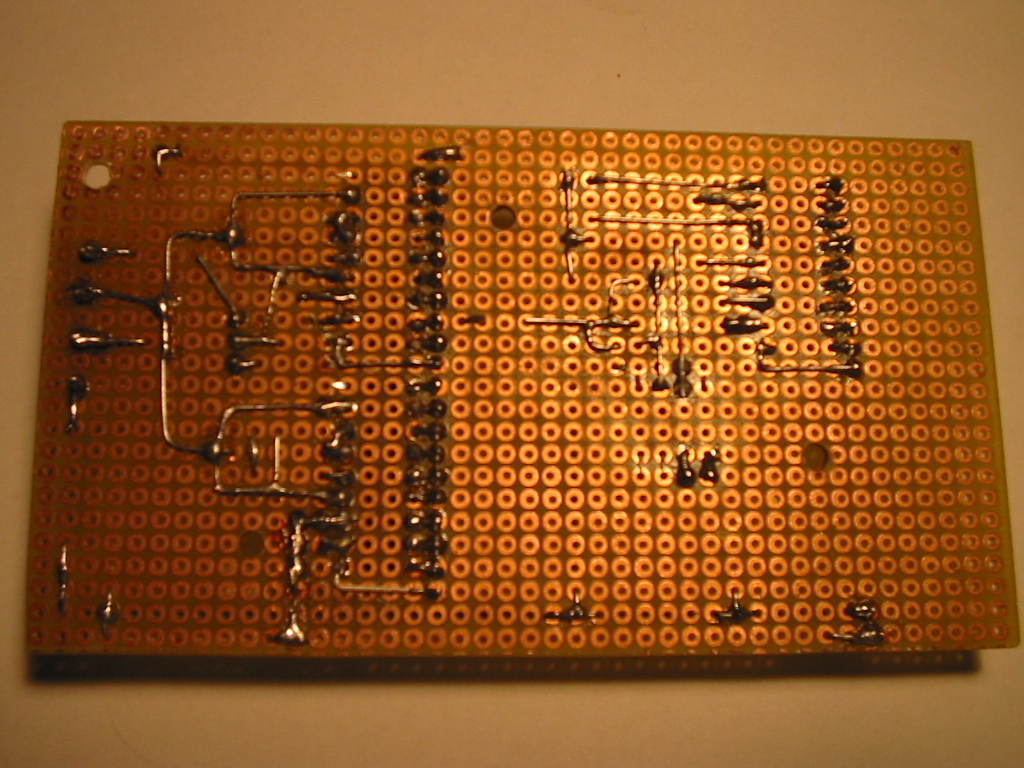

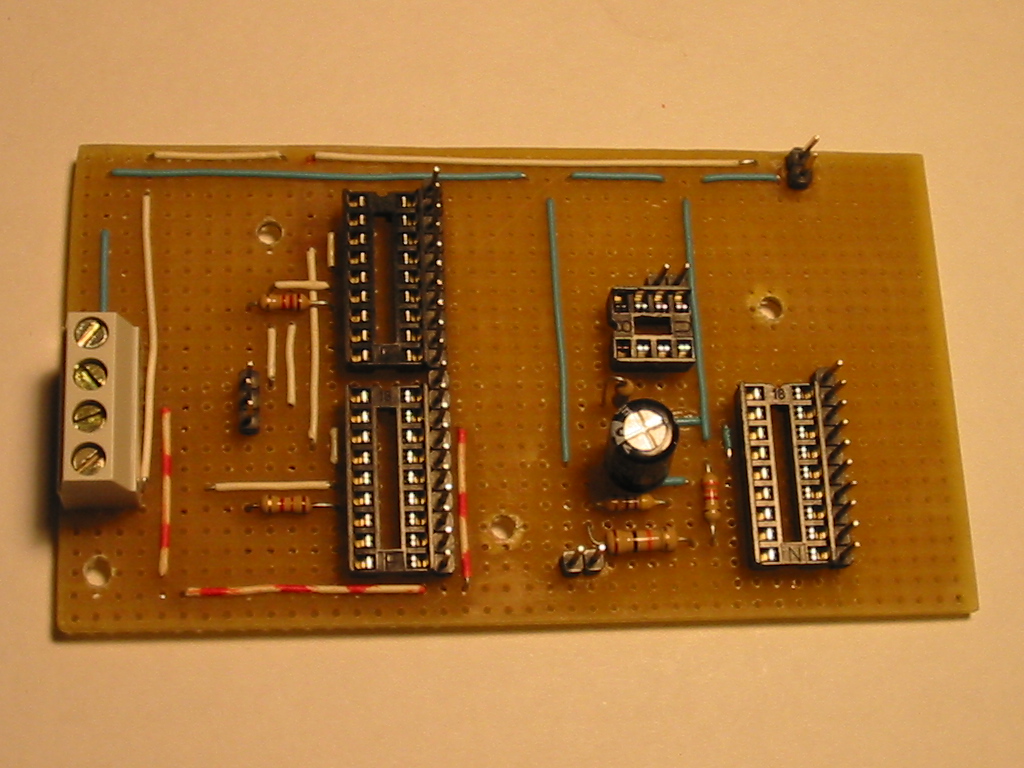

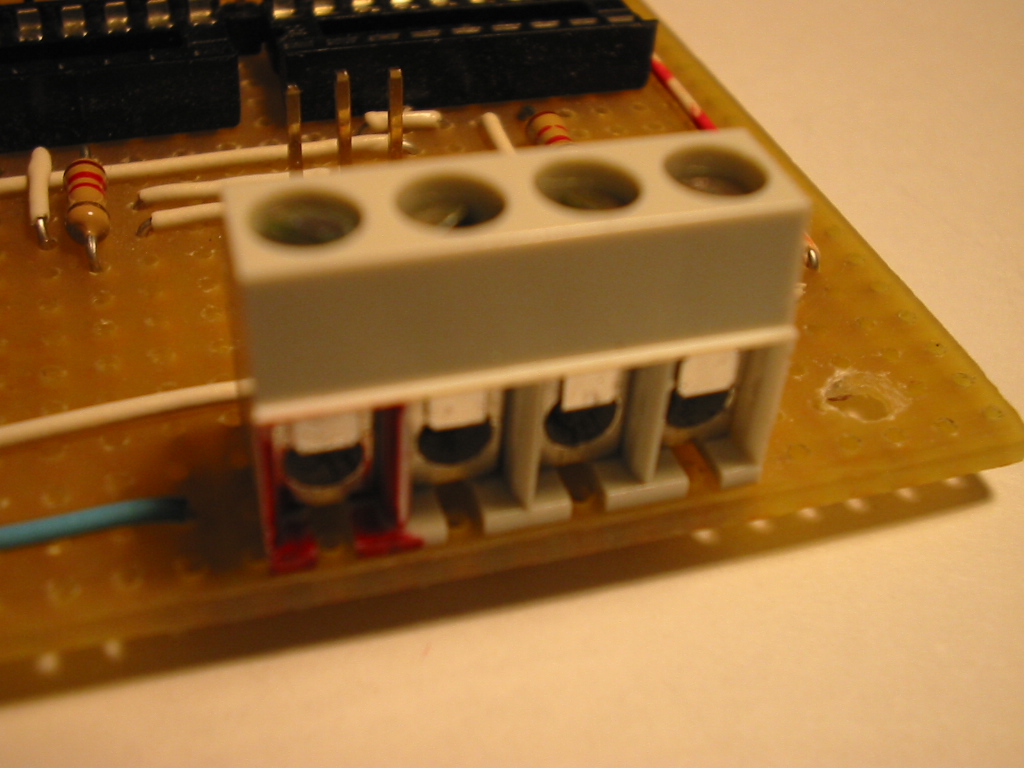

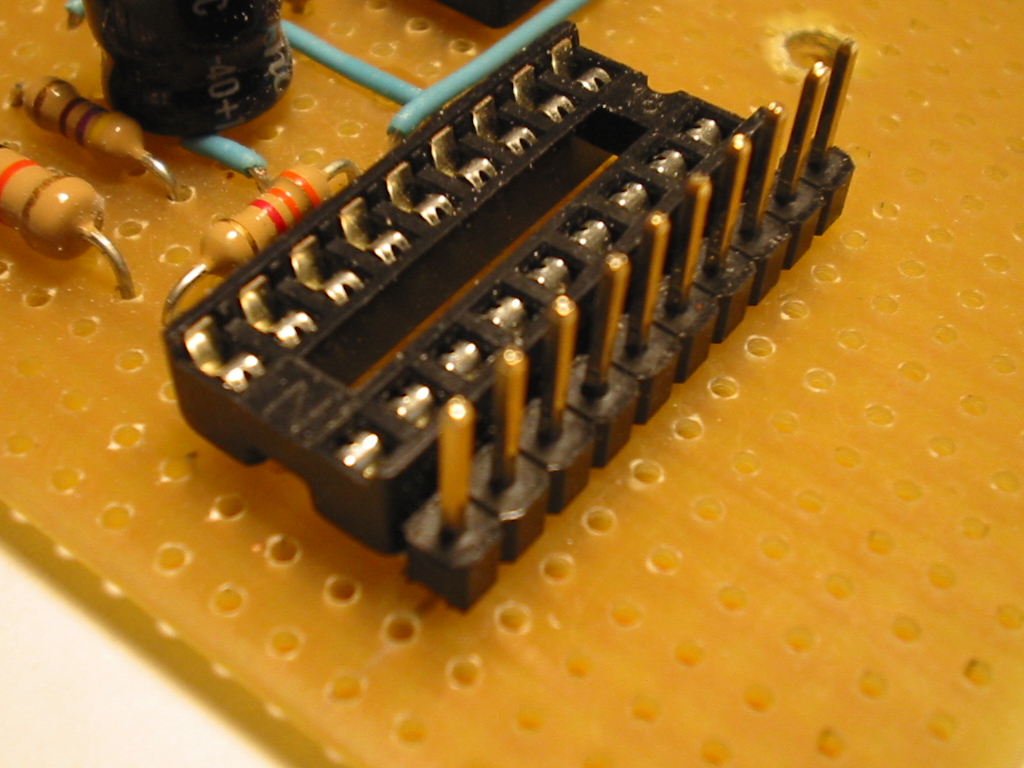

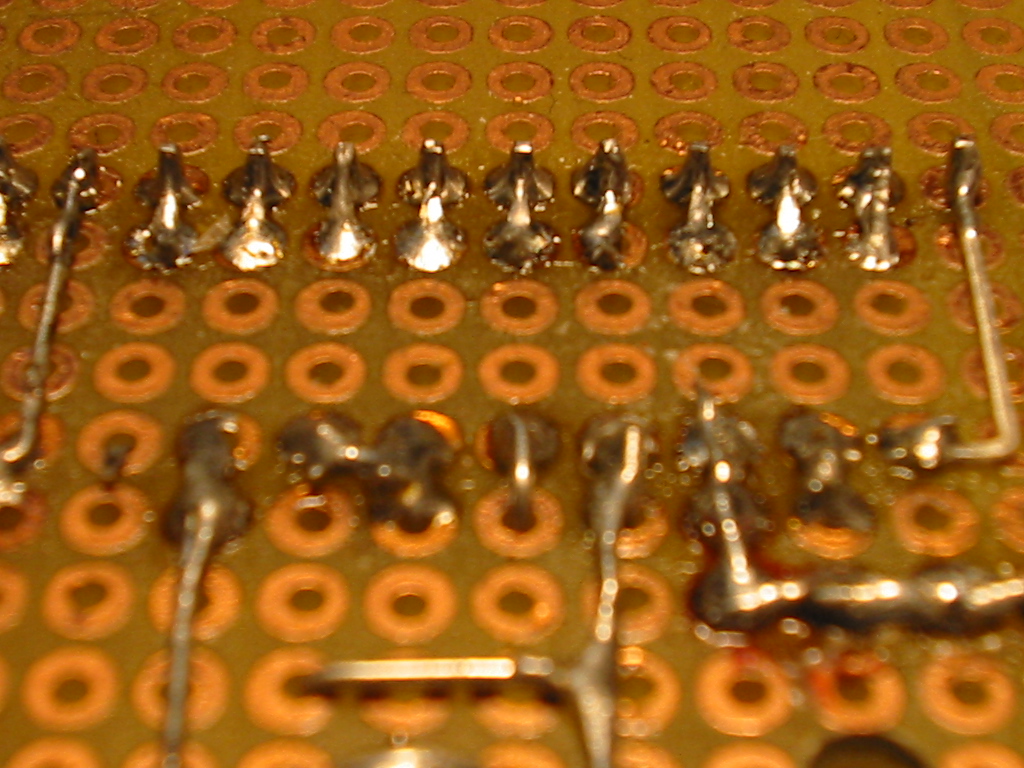

E poi via con la saldatura sulla millefori:

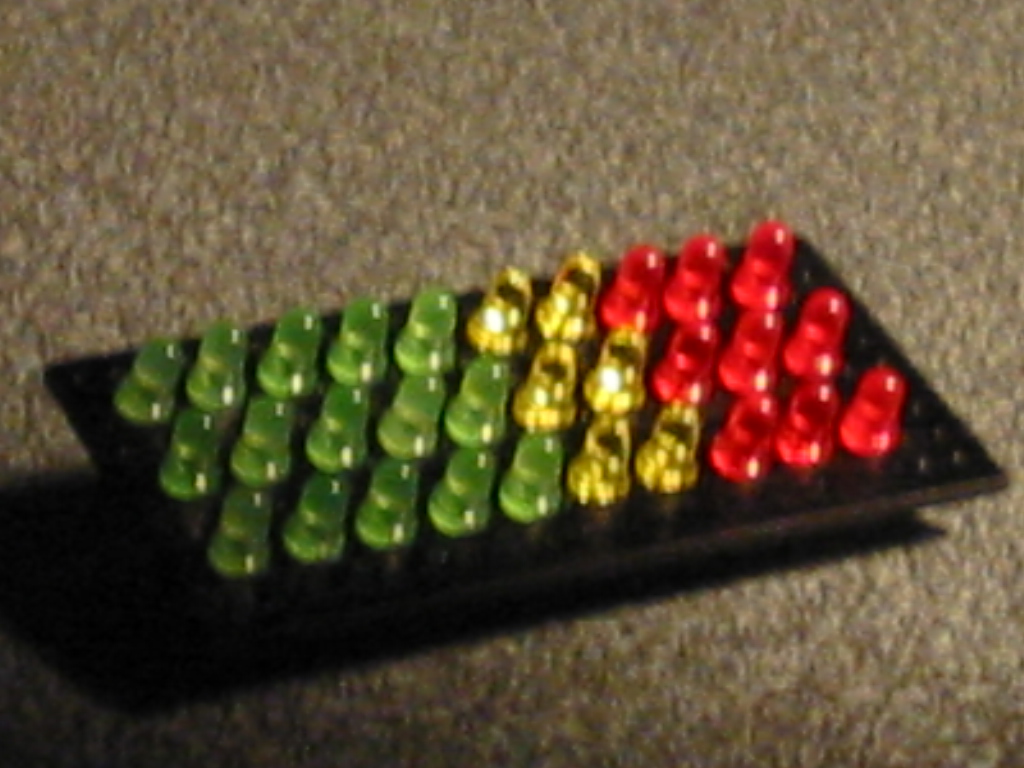

Passiamo ora al frontalino coi led:
Mettiamo tre file da 10 led l’una (5 verdi, 2 gialli e 3 rossi)
I reofori negativi (quelli più corti) per il momento li lasciamo come sono… verranno poi collegati al vu-meter.

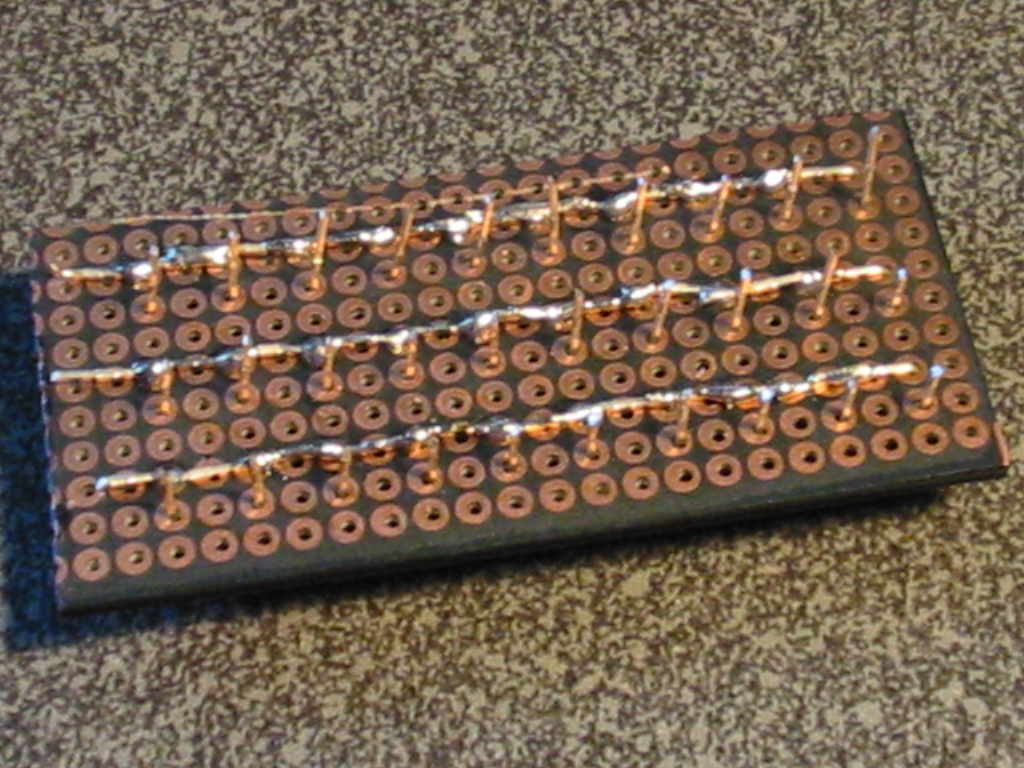

Quelli positivi invece li pieghiamo e li saldiamo l’uno all’altro (solo quelli della stessa riga… le tre righe devono risultare indipendenti tra loro) alle due righe dei del vu-meter audio poi collegheremo +12v, a quella del vu-meter dell’hard disk collegheremo +5v.
Per rendere il frontalino più bello, visto che poi questo sarà in bella mostra, prima di saldare i neon coloriamo la millefori di nero (o di un altro colore a vostra scelta, insomma, in tinta con quello che poi sarà il colore del frontale del bay).
